案例问题
在某Ⅱ类器具中，PTC发热体的带电部件通过3层绝缘胶纸与易触及的金属散热片隔开，如图1所示。

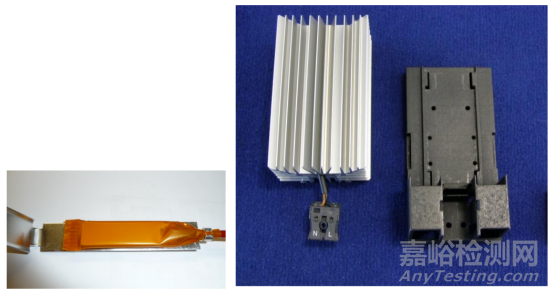

图1 3层绝缘胶纸隔开PTC发热体带电部件与易触及的金属散热片（图片为实拍图）
使用不同内阻的数字万用表，测量散热片易触及金属部件与大地之间的电压。测量时，考虑电源插头正插和反插情况，数字万用表连接或不连接模拟人体网络，如图2所示。

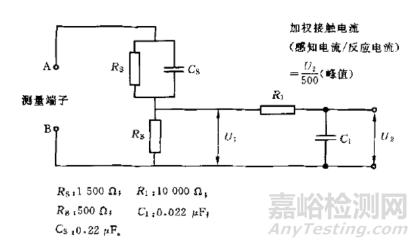

图2 加权接触电流（感知电流或反应电流）的测量网络（GB/T 12113/IEC 60990图4）
测量结果如下：
数字万用表A：断开测量网络91.72V，不断开测量网络0.0346V；
数字万用表B：断开测量网络20.56V，不断开测量网络0.0392V。
这说明数字万用表A和数字万用表B的输入阻抗不同，导致PTC散热片与大地之间电压测量结果存在明显差别。
为了说明高输入阻抗的万用表直接测量PTC散热片与大地之间的“91V”电压是“不危险的”，是否可按GB/T 4706.1-2024《家用和类似用途电器的安全 第1部分：通用要求》标准8.1.4条款将3层绝缘纸视为保护阻抗，用泄漏电流和放电量指标去考核?
基于以上测量结果，我们对该案例进行进一步分析。
案例分析
根据GB/T 4706.1 - 2024标准3.3.6条款保护阻抗定义，由于带电部件和散热片易触及金属之间不存在保护阻抗元件，因此8.1.4条款泄漏电流、放电能量要求不适用。类似问题在IECEE/CB SCHEME/CTL DECISION国际电工委员会CB体系CB实验室决议DSH2013, 也是认为该结构中没有保护阻抗，详见附件1。
有文献指出，本案例中PTC散热片与大地之间的91V电压为‘浮’电压，感应的电压，并非‘实’电压。
附件1
CTL DECISION SHEET (DSH)
国际电工委员会CB体系CB实验室决议（DSH）
Standard(s) (incl. year)
标准
Subclause(s)
条款
Tracking No.
跟踪号
Year
年
IEC 60335-1(2010) + am1
(2013)
8.1.4
2013
2021
Category
类别
HOUS
家电
Subject
内容
Keywords
关键词
Developed by
制订者
To be be approved
批准
PTC Enclosure heater in
Class II construction
Ⅱ类结构中PTC发热器外壳
- Insulation coordination 绝缘配合
- Reinforced insulation,
加强绝缘
- Protective impedance
保护阻抗
ETF1
2022 CTL Plenary Meeting
国际电工委员会CB体系CB实验室2022年全体大会
Question
问题
A PTC enclosure heater is protected against electrical shock by class II construction. The heating element is insulated by three layers of Kapton foil from the heat sink in compliance with sub clause 29.3.2.
某PTC发热器外壳采用Ⅱ类结构防触电保护。发热体带电部件由符合IEC 60335-1标准29.3.2条款的3层聚酰亚胺薄膜绝缘胶纸隔开金属散热片。
The relevant tests of sub clauses 8, 13, 16 and 29 were passed with positive results.
IEC 60335-1标准第8章防触电、13章工作温度下泄漏电流和电气强度、16章泄漏电流和电气强度和29章电气间隙、爬电距离和固体绝缘试验都通过。
Are the requirements of subclause 8.1.4 for protective impedance applicable for this design?
此设计是否需要符合IEC 60335-1标准8.1.4条款保护阻抗的要求?

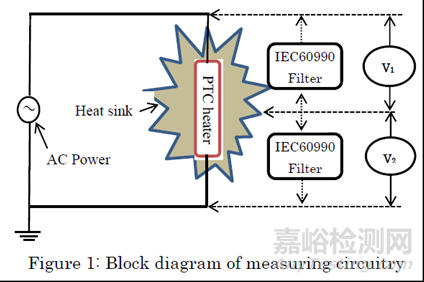

图1 测试线路图
Decision
决议
The requirements of subclause 8.1.4 for protective impedance are not applicable because there are no components (protective impedance specified in 3.3.6) connected between live parts and the heat sink.
IEC 60335-1标准8.1.4条款保护阻抗的要求不适用，因为在带电部件和散热片易触及金属之间没有3.3.6定义的保护阻抗元件。
Explanatory notes
解释
The standard can be interpreted in a way that the part of the heat sink shall comply with the requirement of protective impedance specified in subclause 8.1.4 if the voltage of the heat sink is greater than 42.4 V, which is measured without the filters specified in IEC 60990 as shown in the following table.
可以这样解释标准：如果散热片易触及金属部件的电压用没有IEC 60990规定的测量网络的仪器测量超过42.4 V，应符合8.1.4条款保护阻抗的要求。
数字万用表A：
V1 断开测量网络82.03 V， 不断开测量网络0.0346V；
V2 断开测量网络91.72 V， 不断开测量网络0.0344V。
数字万用表B：
V1 断开测量网络18.73 V， 不断开测量网络0.0392 V；
V2 断开测量网络20.56 V， 不断开测量网络0.0383 V。
The requirement of the protective impedance shall not apply due to the following reasons:
保护阻抗的要求不适用，原因如下：
1. There is no protective impedance used in the part in question but a floating capacitance therefore the data measured without filter will vary depend of the impedance of measuring instruments.
问题中没有保护阻抗元件，只有“浮动电容”，所以用没有IEC 60990规定的测量网络的仪器测量PTC散热片易触及金属部件上的电压结果相差很大。
2. Compliance with the first dashed item (42.4 V) of 8.1.4 is achieved with the filter specified in IEC 60990 referred in NOTE 1 of 8.1.4.
如果用带有IEC 60990规定的测量网络的仪器测量（参见8.1.4条款注1），则产品符合8.1.4条款第一个破折号42.4 V的要求。
附件2
IEC/TC61 Wellington大会讨论CTL决议结果
The report was noted. The TC 61 answers to the questions from the CTL are:
CTL的报告已关注到。IEC/TC61针对CTL这些问题的回复意见如下：
Item
项目
Enquiry
咨询
TC61 Comment
IEC/TC61意见
1
……
_
2) “PTC Enclosure heater in Class II construction”
Enquiry 2013
咨询2013有关“Ⅱ类结构PTC发热器散热器易触及金属部件”
In the illustration the PTC is not considered a protective impedance.
咨询问题中的PTC发热器带电部件与易触及部件之间的3层绝缘纸不认为是保护阻抗。
标准条款
GB/T 4706.1-2024《家用和类似用途电器的安全 第1部分：通用要求》标准
3.3.6保护阻抗 protective impedance
连接在带电部件和II类结构的易触及导电部件之间的阻抗，在正常使用中及器具出现可能的故障状态时，它将电流限制在一个安全值。
8.1.4 如果易触及部件为下述情况，则不认为其是带电的。
——该部件由安全特低电压供电，且：
l 对交流，其电压峰值不超过42.4V；
l 对直流，其电压不超过42.4V。
或
——该部件通过保护阻抗与带电部件隔开。
在有保护阻抗的情况下，该部件与电源之间的电流；对直流不应超过2mA；对交流其峰值不应超过0.7mA.而且：
——对峰值电压大于42.4V小于或等于450V的，其电容量不应超过0.1μF；
——对峰值电压大于450V小于或等于15kV的，其放电量不应超过45μC；
——对峰值电压大于15kV的，其放电电能不应超过350mJ。
通过对由额定电压供电的器具的测量检查其符合性。
应在各相关部件与电源的每一极之间分别测量电压值和电流值。在电源中断后立即测量放电量使用标称阻值为2000Ω的无感电阻来测量放电的电量和电能。
注1：测量电流的电路见GB/T 12113-2023的图4。
注2：电量是通过记录在电压/时间曲线中的总面积计算得出，面积求和时不考虑电压极性。
