谈到手机防水，除了结构、材料至关重要，手机防水的检测也很重要。日本做的是比较好的，因日本妹子都太喜欢在洗澡时玩手机，所以日本早在十几年前就已经研究手机防水了。今天我们先来了解一下日本的防水规格，再来详细了解一些手机防水的三种具有代表性的检测方法。

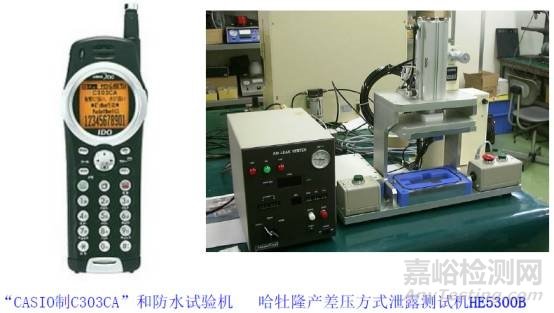

图 日本最早的防水手机CASIO，C303CA于2000年发售

一、日本的防水规格

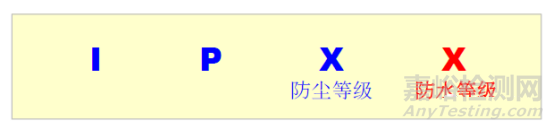

“防水”技术是日本的强项，根据日本工业标准JIS（Japanese Industrial Standards）的IP规格(保护规格），规定为以下标记格式。

一般情况下IP67（防尘・防水），如果只有防水的情况IPX7等标记方式（X是省略的意思）。

虽然IP规格是根据JIS规格而来的日本独自的规格，但由于和IEC（国际电气标准会议）60529:2001（内容基本一致），所以也成为了世界通用规格。

以下是IP保护等级（编号）表，自然根据等级不同，所规定的实验条件也不同。

上表中，1-6等级为生活防水，7-8为完全防水。生活防水和完全防水在一般表达上的规格是不同的。在日本，表示为生活防水和日常防水的手机大多为IPX4以上，而表示为防水的手机一般为完全防水，大多在IPX7以上。

二、手机防水的三种代表性检测方法

检测方法的特点

主要包括以下几方面：

1）手机因为是组装产品，所以全检是基本条件；

2）不用水，利用气压加压（或真空）检测为一般性检测方法；

3）利用气压来检测时，找到气压与水的对应检测条件是必要的；

4）利用气压检测的时候，需要对听筒和麦克部位进行胶带封闭；

5）“完全防水”与“生活防水”的检测方法基本相同；

6）“大泄漏”和“生活防水”的检测方法会比较难的情况出现。

表：三种检测方法内容及设备一览

这三种方法在价格、成本等方面的对比如下表

下面分别单独介绍一下三种检测方法

1. 差压方式（被测物为密封状态）

对良品和被测物计入同样的压力，根据空气泄露而产生的压力差而进行检测。

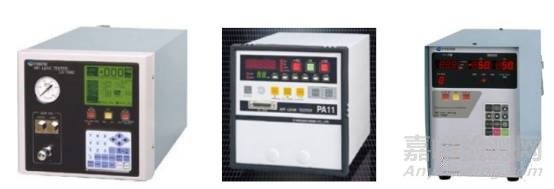

图 差压方式设备

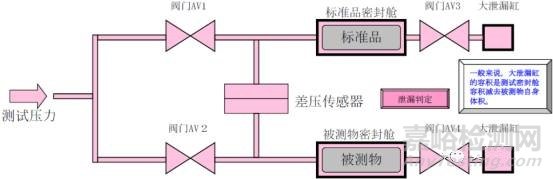

差压防水测试仪的操作原理如下：

①将被测物和标准品分别放入密封舱，按上图表示压力回路进行加压。

②加压后，ＡＶ１和ＡＶ２同时关闭，对被测物进行微小泄漏的检测。被测物有泄漏的情况下，被测物密封舱内的压力会下降，从而产生压力差。

③大泄漏的情况下，随着加压的同时被测物内部和外部会变为等压状态，有可能检测不到压差。将AV3和AV4同时打开。

④如果被测物有泄漏的情况下，泄露的部分使被测物密封舱内的容积变大，标准品的密封舱内压力降低，从而使得传感器检测出泄漏。

2. 压力表方式（减压（抽真空）方法）

对被测物内部进行加压和减压，利用压力表进行内部压力测试

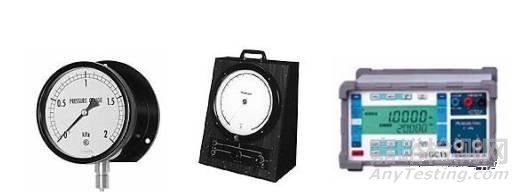

图 压力表方式设备

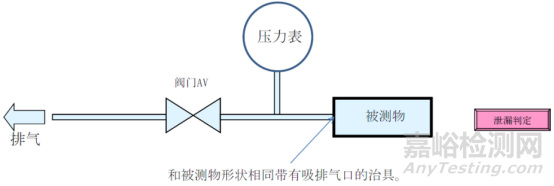

压力表测试方式的基本操作如下：

①对电池后盖等安装排气治具，按上图空压回路连接。

②利用真空抽压泵进行抽压。

③一定的减压（负压）后关闭阀门AV，开始测试。

④如果有泄露的情况，压力表就会发生压力变化，实现泄露判断

3. 歪量测试方式

对被测物体周围外部加压，根据被测物表面弯曲量的变化进行判断从而实现检测。

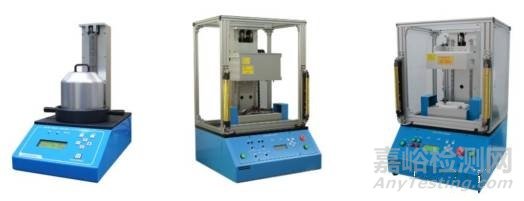

图 歪量测试方式设备

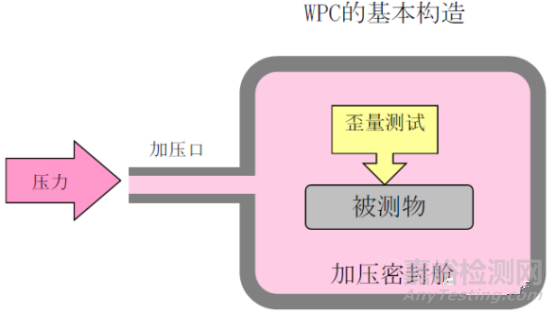

WPC基本构造

①准备一个密封的加压舱，通过加压口可以任意向密封舱内加入压力。

②将被测物放入加压密封舱内。

③向密封舱内加入任意压力。

④被测物的表面随着加压产生变形量，计算这些变形量实现检测。
