首先这个硬度是邵氏硬度，我们要搞清楚邵氏硬度是什么

邵氏硬度也有叫肖氏硬度，是材料硬度的一种测试和表示方法。

应用范围：根据压痕器的类型不同又可分为3类，肖氏A型，C型，D型，它们的测量原理完全相同，所不同的是测量针的尺寸不同;

A型的针尖直径为 0.8mm，邵 A型硬度计用来测量软塑料、橡胶、合成橡胶、毡、皮革;

D型的针尖直径为 0.2mm.即半径为R0.1。邵D 型硬度计用来测量硬塑料和硬橡胶、硬树脂、有机玻璃、热塑性塑胶、印刷板、纤维等高硬度橡塑材料的硬度测试;

C型的测针是一个圆球直径5mm。邵氏 C型硬度计用来测量泡沫材料和海绵等软性材料;

注意：当使用A型，测定材料硬度值超过95%量程时，则要改用D型，当D型硬度值超过95%量程后，则用布氏或洛氏硬度方法测定，否则精确度不高。HSA常用于检测软质塑料橡胶，HSD常用于检测硬质塑料橡胶，还有个HSC不怎么常用。

肖氏硬度试验只适合对弹性模量相同的材料进行测定比较。否则就会得到橡皮的HS值高于钢的错误结果。

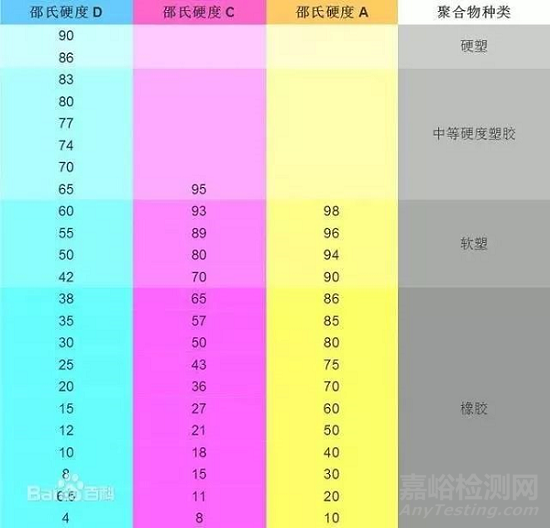

硬度的单位，邵氏硬度值的大小与材料软硬的关系

邵氏硬度计测出的值的读数，它的单位是“度”，其描述方法分A、D两种，分别代表不同的硬度范围，90度以下的用邵氏A硬度计测试，并得出数据，90度及以上的用邵氏D硬度计测试并得出数据，所以，一般来讲对于一个橡胶或塑料制品，在测试的时候，测试人员能根据经验进行测试前的预判，从而决定用邵氏A硬度计还是用邵氏D硬度计来进行测试。一般手感弹性比较大或者说偏软的制品，测试人员可以直接判断用邵氏A硬度计测试，如：文具类胶水瓶，TPU TPR 塑料膜袋等制品。而手感基本没什么弹性或者说偏硬的就可以用邵氏D硬度计进行测试，如：PC ABS PP 等制品。如果度数是邵氏Axx，说明硬度相对不高，如果是邵氏Dxx说明其硬度相对较高。

因此，度数越大表示材料越硬，度数越小表示材料越软。
