1 洛氏硬度（Rockwell Hardness）

●原理

洛氏硬度测试是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

测试分为两个阶段：初步负荷（轻负荷）和主负荷（重负荷）。测试结果通过压痕深度来表示，压痕越深，硬度值越低。

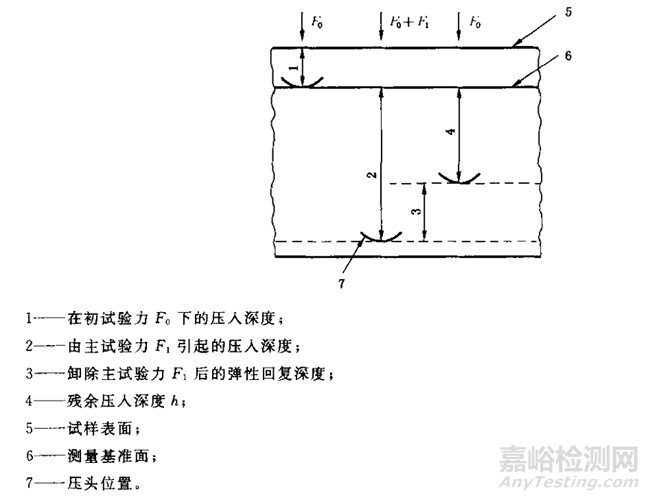

洛氏硬度实验原理图

●特点

①快速简便，适用于批量测试。

②可以测试较硬的材料。

根据试验材料硬度的不同，有多个标尺（如HRA、HRB、HRC等），适用于不同硬度范围的材料。

HRA：是采用60kg载荷和金钢石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

HRC：是采用150kg载荷和金钢石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

●应用

广泛用于金属材料的硬度测试，特别是淬火钢、铸铁等硬质材料。

  02 布氏硬度（Brinell Hardness）

●原理

布氏硬度测试使用一个硬质压头（通常是淬火钢球）在一定负荷下压入材料表面，硬度值由压痕直径来计算得出。

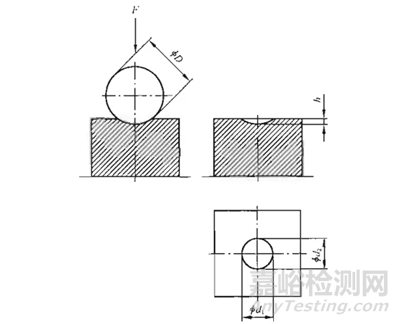

布式硬度测量原量

HB有两种一种是HBS（钢球）另一种是HBW（硬质合金球）

HBS表示压头为淬硬钢球，用于测定布氏硬度值在450以下的材料，如软钢、灰铸铁和有色金属等。

HBW表示压头为硬质合金，用于测定布氏硬度值在650以下的材料。

HB一般指的是HBW，布氏压头是10mm直径的硬质合金球。不常用的还有5mm和更小的HBS已经停用了。

●特点

①测试结果较为准确，但测试过程相对耗时。

②适用于测试较软的材料，如退火钢、纯金属等。

③压痕较大，不适合测试薄壁或小型零件。

●应用

适用于测试较软的金属材料，如退火钢、有色金属等。

 03 维氏硬度（Vickers Hardness）

●原理

HV维氏硬度测试使用一个正四面体金刚石压头（通常是136°夹角）在一定负荷下压入材料表面，硬度值由压痕对角线长度来计算得出。

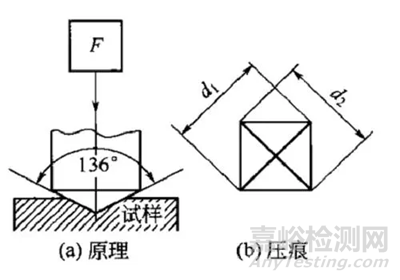

维氏硬度测量原理

●特点

①可以获得非常准确的硬度值。

②适用范围广泛，从极软到极硬的材料都可以测试。

③压痕较小，适用于测试薄壁或小型零件。

●应用

适用于测试各种金属材料，包括硬质合金、淬火钢等。也用于测试陶瓷、玻璃等非金属材料。

4、 总结

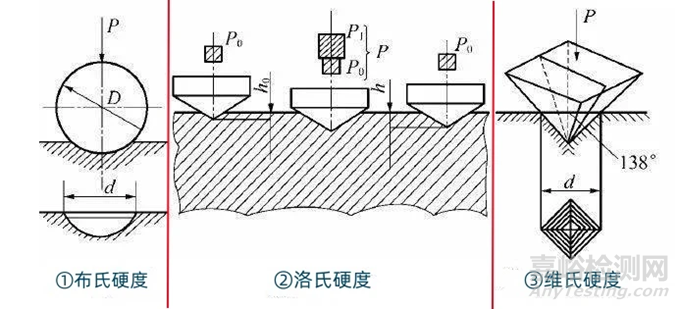

3种硬度检测方法对比

●洛氏硬度：适用于批量测试，快速简便，适用于较硬的材料。

●布氏硬度：测试结果准确，适用于较软的材料，但测试过程相对较慢。

●维氏硬度：测试结果非常准确，适用范围广泛，可用于测试薄壁或小型零件。

选择哪种硬度测试方法取决于待测材料的特性以及测试的目的。在实际应用中，应根据具体需求选择最合适的测试方法。

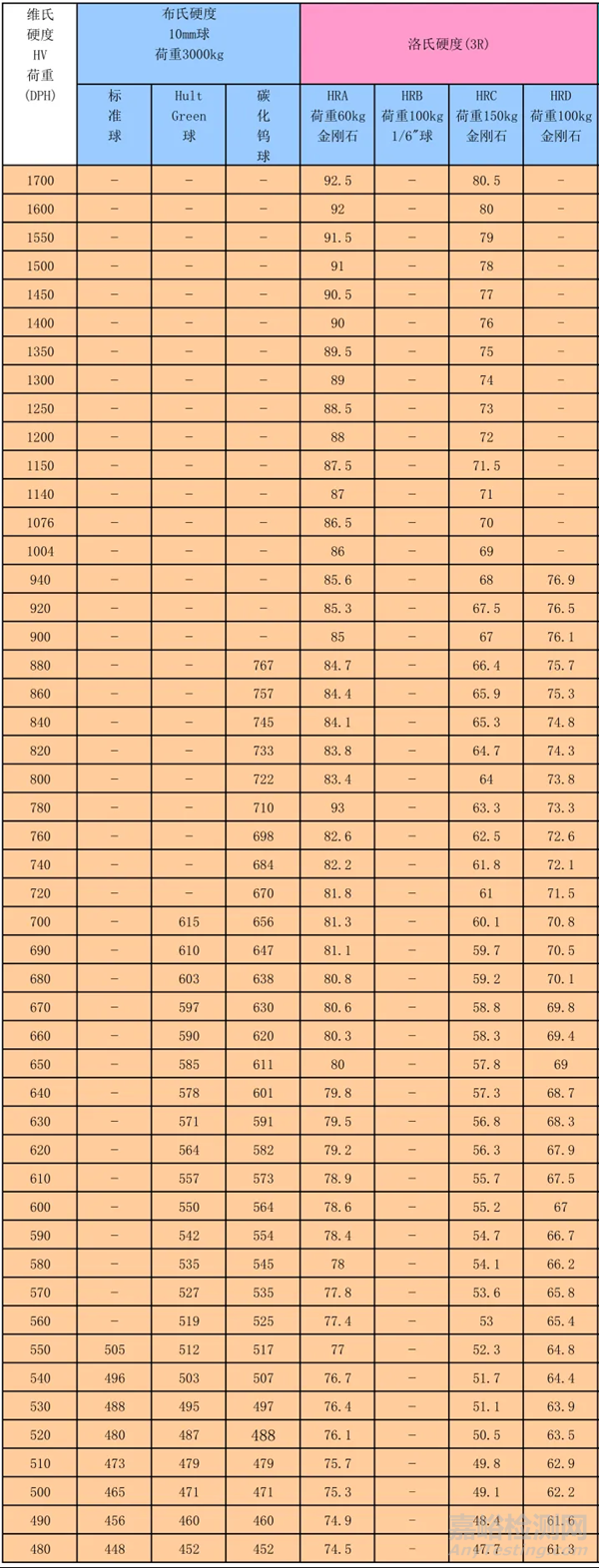

附：硬度近似值对照表(参考)
