近年来对材料的研究越来越多，不同材料以及不同材料参数的分析表征需要不同的测试仪器，本文对常用的十大测试仪器进行了汇总分析介绍。

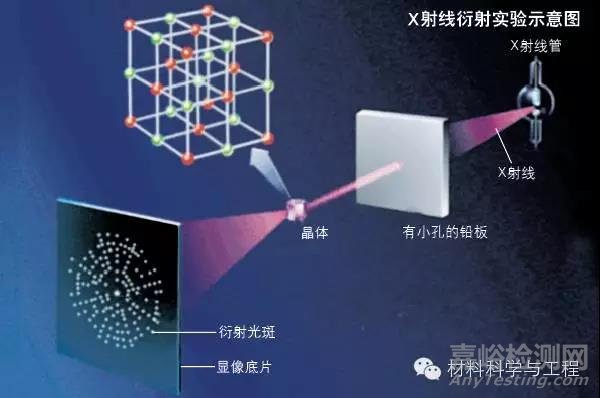

    一、X摄像衍射物相分析

　　粉末X射线衍射法，除了用于对固体样品进行物相分析外，还可用来测定晶体结构的晶胞参数、点阵型式及简单结构的原子坐标。

　　X射线衍射分析用于物相分析的原理是:由各衍射峰的角度位置所确定的晶面间距d以及它们的相对强度Ilh是物质的固有特征。而每种物质都有特定的晶胞尺寸和晶体结构，这些又都与衍射强度和衍射角有着对应关系，因此，可以根据衍射数据来鉴别晶体结构。

　　此外，依据XRD衍射图，利用Schererr公式:

　　(K为Scherrer常数、D为晶粒垂直于晶面方向的平均厚度、B为实测样品衍射峰半高宽度、θ为衍射角、γ为X射线波长，为0.154056nm)

　　K为Scherrer常数，若B为衍射峰的半高宽,则K=0.89；若B为衍射峰的积分高宽,则K=1:；

　　D为晶粒垂直于晶面方向的平均厚度（nm）；

　　B为实测样品衍射峰半高宽度（必须进行双线校正和仪器因子校正），在计算的过程中，需转化为弧度（rad）；

　　θ为衍射角，也换成弧度制（rad）；

　　γ为X射线波长，为0.154056 nm ，

　　由X射线衍射法测定的是粒子的晶粒度。

　　二、热分析

　　热分析技术应用于固体催化剂方面的研究，主要是利用热分析跟踪氧化物制备过程中的重量变化、热变化和状态变化。

     热分析（thermal analysis，TA）是指用热力学参数或物理参数随温度变化的关系进行分析的方法。国际热分析协会（International Confederation for Thermal Analysis，ICTA）于1977年将热分析定义为：“热分析是测量在程序控制温度下，物质的物理性质与温度依赖关系的一类技术。”根据测定的物理参数又分为多种方法。

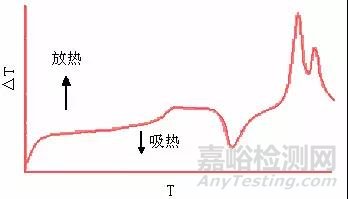

    最常用的热分析方法有:差(示)热分析(DTA)、热重量法(TG)、导数热重量法(DTG)、差示扫描量热法(DSC)、热机械分析(TMA)和动态热机械分析(DMA)。此外还有：逸气检测(EGD)、逸气分析(EGA)、扭辫热分析(TBA)、射气热分析、热微粒分析、热膨胀法、热发声法、热光学法、热电学法、热磁学法、温度滴定法、直接注入热焓法等。测定尺寸或体积、声学、光学、电学和磁学特性的有热膨胀法、热发声法、热传声法、热光学法、热电学法和热磁学法等。

　　热分析技术能快速准确地测定物质的晶型转变、熔融、升华、吸附、脱水、分解等变化，对无机、有机及高分子材料的物理及化学性能方面，是重要的测试手段。热分析技术在物理、化学、化工、冶金、地质、建材、燃料、轻纺、食品、生物等领域得到广泛应用。

　　三、扫描隧道显微镜(STM)

　　扫描隧道显微镜有原子量级的高分辨率，其平行和垂直于表面方向的分辨率分别为0.1 nm和0.01nm，即能够分辨出单个原子，因此可直接观察晶体表面的近原子像;其次是能得到表面的三维图像，可用于测量具有周期性或不具备周期性的表面结构。

　　通过探针可以操纵和移动单个分子或原子，按照人们的意愿排布分子和原子，以及实现对表面进行纳米尺度的微加工，同时，在测量样品表面形貌时，可以得到表面的扫描隧道谱，用以研究表面电子结构。

　　扫描隧道显微镜的工作原理简单得出乎意料。就如同一根唱针扫过一张唱片，一根探针慢慢地通过要被分析的材料（针尖极为尖锐，仅仅由一个原子组成）。一个小小的电荷被放置在探针上，一股电流从探针流出，通过整个材料，到底层表面。当探针通过单个的原子，流过探针的电流量便有所不同，这些变化被记录下来。

　　电流在流过一个原子的时候有涨有落，如此便极其细致地探出它的轮廓。在许多的流通后，通过绘出电流量的波动，人们可以得到组成一个网格结构的单个原子的美丽图片

四、透射电子显微镜（TEM）

     透射电子显微镜是把经加速和聚集的电子束投射到非常薄的样品上，电子与样品中的原子碰撞而改变方向，从而产生立体角散射。散射角的大小与样品的密度、厚度相关，因此可以形成明暗不同的影像，影像将在放大、聚焦后在成像器件（如荧光屏、胶片、以及感光耦合组件）上显示出来。

透射电镜可用于观测微粒的尺寸、形态、粒径大小、分布状况、粒径分布范围等，并用统计平均方法计算粒径，一般的电镜观察的是产物粒子的颗粒度而不是晶粒度。高分辨电子显微镜(HRTEM)可直接观察微晶结构，尤其是为界面原子结构分析提供了有效手段，它可以观察到微小颗粒的固体外观，根据晶体形貌和相应的衍射花样、高分辨像可以研究晶体的生长方向。

　　五、X射线能谱

　　X-射线光电子能谱仪，是一种表面分析技术，主要用来表征材料表面元素及其化学状态。其基本原理是使用X-射线，如Al Ka =1486.6eV，与样品表面相互作用，利用光电效应，激发样品表面发射光电子，利用能量分析器，测量光电子动能(K.E)，根据B.E=hv-K.E-W.F，进而得到激发电子的结合能（B.E)。

　　每一种元素都有它自己的特征X射线，根据特征X射线的波长和强度就能得出定性和定量的分析结果，这是用X射线做成分分析的理论依据。EDS分析的元素范围Be4-U9a，一般的测量限度是0.01%，最小的分析区域在5~50A，分析时间几分钟即可。

　　X射线能谱仪是一种微区微量分析仪。用谱仪做微区成分分析的最小区域不仅与电子束直径有关，还与特征X射线激发范围有关，通常此区域范围为约1μm. X射线谱仪的分析方法包括点分析、线分析和面分析。在TEM和SEM里，通常结合使用特征X射线谱来分析材料微区的化学成分。
