贴片电感失效原因分析

嘉峪检测网        2021-02-01 09:32

贴片电感失效原因主要表现在五个方面,分别是耐焊性、可焊性、焊接不良、上机开路、磁路破损等导致的失效,本文将就这五点做出解释。



在此之前,我们先了解一下电感失效模式,以及贴片电感失效的机理。



电感器失效模式电感量和其他性能的超差、开路、短路。



贴片功率电感失效原因:



1.磁芯在加工过程中产生的机械应力较大,未得到释放;



2.磁芯内有杂质或空洞磁芯材料本身不均匀,影响磁芯的磁场状况,使磁芯的磁导率发生了偏差;



3.由于烧结后产生的烧结裂纹;



4.铜线与铜带浸焊连接时,线圈部分溅到锡液,融化了漆包线的绝缘层,造成短路;



5.铜线纤细,在与铜带连接时,造成假焊,开路失效。



一、耐焊性



低频贴片功率电感经回流焊后感量上升<20%。



由于回流焊的温度超过了低频贴片电感材料的居里温度,出现退磁现象。贴片电感退磁后,贴片电感材料的磁导率恢复到最大值,感量上升。一般要求的控制范围是贴片电感耐焊接热后,感量上升幅度小于20%。



耐焊性可能造成的问题是有时小批量手工焊时,电路性能全部合格(此时贴片电感未整体加热,感量上升小)。但大批量贴片时,发现有部分电路性能下降。这可能是由于过回流焊后,贴片电感感量会上升,影响了线路的性能。在对贴片电感感量精度要求较严格的地方(如信号接收发射电路),应加大对贴片电感耐焊性的关注。



检测方法:先测量贴片电感在常温时的感量值,再将贴片电感浸入熔化的焊锡罐里10秒钟左右,取出。待贴片电感彻底冷却后,测量贴片电感新的感量值。感量增大的百分比既为该贴片电感的耐焊性大小。



二、可焊性



当达到回流焊的温度时,金属银(Ag)会跟金属锡(Sn)反应形成共熔物,因此不能在贴片电感的银端头上直接镀锡。而是在银端头上先镀镍(2um左右),形成隔绝层,然后再镀锡(4-8um)。



可焊性检测



将待检测的贴片电感的端头用酒精清洗干净,将贴片电感在熔化的焊锡罐中浸入4秒钟左右,取出。如果贴片电感端头的焊锡覆盖率达到90%以上,则可焊性合格。



可焊性不良



1、端头氧化:当贴片电感受高温、潮湿、化学品、氧化性气体(SO2、NO2等)的影响,或保存时间过长,造成贴片电感端头上的金属Sn氧化成SnO2,贴片电感端头变暗。由于SnO2不和Sn、Ag、Cu等生成共熔物,导致贴片电感可焊性下降。贴片电感产品保质期:半年。如果贴片电感端头被污染,比如油性物质,溶剂等,也会造成可焊性下降。



2、镀镍层太薄:如果镀镍时,镍层太薄不能起隔离作用。回流焊时,贴片电感端头上的Sn和自身的Ag首先反应,而影响了贴片电感端头上的Sn和焊盘上的焊膏共熔,造成吃银现象,贴片电感的可焊性下降。



判断方法:将贴片电感浸入熔化的焊锡罐中几秒钟,取出。如发现端头出现坑洼情况,甚至出现瓷体外露,则可判断是出现吃银现象的。



3、焊接不良



①内应力

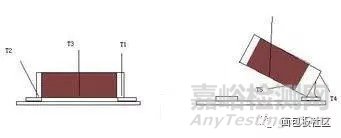

如果贴片电感在制作过程中产生了较大的内部应力,且未采取措施消除应力,在回流焊过程中,贴好的贴片电感会因为内应力的影响产生立片,俗称立碑效应。

贴片电感失效原因分析

判断贴片电感是否存在较大的内应力,可采取一个较简便的方法:



取几百只的贴片电感,放入一般的烤箱或低温炉中,升温至230℃左右,保温,观察炉内情况。如听见噼噼叭叭的响声,甚至有片子跳起来的声音,说明产品有较大的内应力。



②元件变形



如果贴片电感产品有弯曲变形,焊接时会有放大效应。



③焊接不良、虚焊



焊接正常如图:

贴片电感失效原因分析

④焊盘设计不当

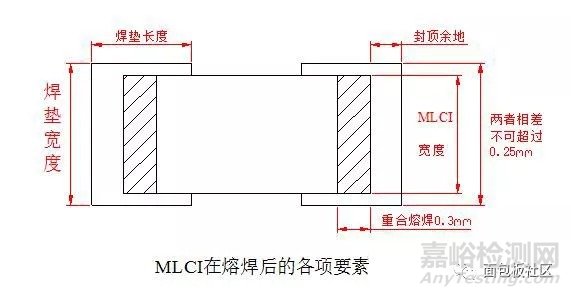

a.焊盘两端应对称设计,避免大小不一,否则两端的熔融时间和润湿力会不同。



b.焊合的长度在0.3mm以上(即贴片电感的金属端头和焊盘的重合长度)。



c.焊盘余地的长度尽量小,一般不超过0.5mm。



d.焊盘的本身宽度不宜太宽,其合理宽度和MLCI宽度相比,不宜超过0.25mm。



⑤贴片不良



当贴片因为焊垫的不平或焊膏的滑动,而造成贴片电感偏移了θ角时。由于焊垫熔融时产生的润湿力,可能形成以上三种情况,其中自行归正为主,但有时会出现拉的更斜,或者单点拉正的情况,贴片电感被拉到一个焊盘上,甚至被拉起来,斜立或直立(立碑现象)。目前带θ角偏移视觉检测的贴片机可减少此类失效的发生。



⑥焊接温度



回流焊机的焊接温度曲线须根据焊料的要求设定,应该尽量保证贴片电感两端的焊料同时熔融,以避免两端产生润湿力的时间不同,导致贴片电感在焊接过程中出现移位。如出现焊接不良,可先确认一下,回流焊机温度是否出现异常,或者焊料有所变更。



电感在急冷、急热或局部加热的情况下易破损,因此焊接时应特别注意焊接温度的控制,同时尽可能缩短焊接接触时间。



四、上机开路



虚焊、焊接接触不良



从线路板上取下贴片电感测试,贴片电感性能是否正常。



电流烧穿



如果选取的贴片电感磁珠的额定电流较小,或电路中存在大的冲击电流会造成电流烧穿,贴片电感或磁珠失效,导致电路开路。从线路板上取下贴片电感测试,贴片电感失效,有时有烧坏的痕迹。如果出现电流烧穿,失效的产品数量会较多,同批次中失效产品一般达到百分级以上。



焊接开路



回流焊时急冷急热,使贴片电感内部产生应力,导致有极少部分的内部存在开路隐患的贴片电感的缺陷变大,造成贴片电感开路。从线路板上取下贴片电感测试,贴片电感失效。如果出现焊接开路,失效的产品数量一般较少,同批次中失效产品一般小于千分级。



五、磁体破损



磁体强度



贴片电感烧结不好或其它原因,造成瓷体整体强度不够,脆性大,在贴片时,或产品受外力冲击造成瓷体破损。



附着力



如果贴片电感端头银层的附着力差,回流焊时,贴片电感急冷急热,热胀冷缩产生应力,以及瓷体受外力冲击,均有可能会造成贴片电感端头和瓷体分离、脱落;或者焊盘太大,回流焊时,焊膏熔融和端头反应时产生的润湿力大于端头附着力,造成端头破坏。



贴片电感过烧或生烧,或者制造过程中,内部产生微裂纹。回流焊时急冷急热,使贴片电感内部产生应力,出现晶裂,或微裂纹扩大,造成磁体破损等情况。

贴片电感失效原因分析
