随着PCB行业迅速发展，PCB逐渐迈向高精密细线路、小孔径、高纵横比(6:1-10:1)方向发展，孔铜要求20-25Um,其中DF线距≤4mil之板，一般生产PCB公司都存在电镀夹膜问题。夹膜会造成直接短路，影响PCB板过AOI检查的一次良率，严重夹膜或点数多不能修理直接导致报废。

一、PCB板夹膜原理分析

      1. 图形电镀线路铜厚大于干膜厚度会造成夹膜。（一般PCB厂所用干膜厚度1.4mil）

      2. 图形电镀线路铜厚加锡厚超过干膜厚度可能会造成夹膜。

二、PCB板夹膜原因分析

1.易夹膜板图片及照片

      图三与图四，从实物板照片可看出线路较密集，工程设计排版长宽比例相差较大不利电流分布， D/F最小线隙为2.8mil（0.070mm）,最小孔为0.25mm,板厚：2.0mm, 纵横比8:1，孔铜要求＞20Um以上。属于制程难度板。

2.夹膜原因分析

      ①图形电镀电流密度大，镀铜过厚。

      ②巴两端未夹边条，高电流区镀厚夹膜。

      ③火牛故障比实际生产板设定电流大。

      ④C/S面与S/S面挂反。

      ⑤间距太小2.5-3.5mil间距之板夹膜。

      ⑥电流分布不均匀，镀铜缸长时间未清洗阳极。

      ⑦打错电流（输错型号或输板子错面积）

      ⑧设备故障坏机PCB板在铜缸保护电流时间太长。

      ⑨工程排版设计不合理，工程提供图形有效电镀面积有误等。

      ⑩PCB板线隙太小，高难度板线路图形特殊易夹膜。

三、夹膜有效改善方案

      1、降低图电电流密度，适当延长镀铜时间。

      2、把板电镀铜厚适当加厚，适当降低图电镀铜密度，相对减少图形电镀铜厚度。

      3、压板底铜厚由0.5OZ改为1/3OZ底铜压板。把板电镀铜厚加厚10Um左右，降低图电电流密度，减少图形电镀铜厚度。

      4、针对间距＜4mil的板子采购1.8-2.0mil干膜试用生产。

      5、其他方案如改排版设计、修改补偿、移线隙、削孔环及PAD也可相对减少夹膜的产生。

四、易夹膜板电镀生产控制方法

      1.FA：先试一飞巴板飞巴两端夹边条，铜厚、线宽/线距、阻抗合格后，把一飞巴板蚀刻完过AOI检查，如发现有夹膜现象即时调整电流重试FA。

      2.褪膜：针对D/F线隙＜4mil的板子，蚀刻褪膜速度适当调慢。

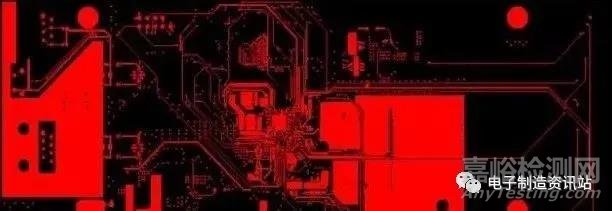

      3.FA人员技能：易夹膜的板出电流指示时注意电流密度评估，一般板最小线隙＜3.5mil（0.088mm）的板子，图电镀铜电流密度控制在≦12ASF不易产生夹膜。除线路图形特别高难度板如下图：

      此图形板D/F最小线隙2.5 mil (0.063mm)，一般厂家龙门电镀线均匀性较好情况下，也难逃被夹膜的命运，建议图电用≦10ASF电流密度试FA。

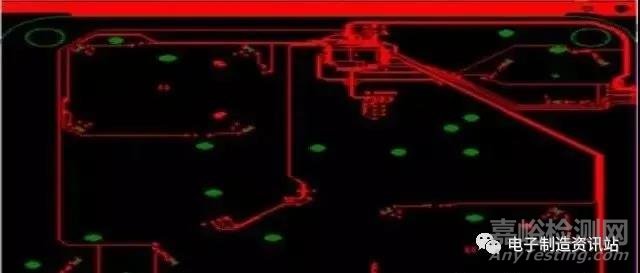

      此图形板D/F最小线隙2.5 mil (0.063mm),独立线较多且分布不均，一般厂家电镀线均匀性较好情况下，也难逃被夹膜的命运，图形电镀镀铜用电流密度14.5ASF*65分钟生产有夹膜，建议图电用≦11ASF电流密度试FA。

五、总结

      基本上每家PCB厂做线宽线隙小的板或多或少都会有夹膜问题，差别在于每家厂的夹膜不良比例不同，有的公司夹膜问题很少，有的公司夹膜问题较多。分析如下几点因素：

      1.每家公司的PCB板结构类型不一样，PCB制作工艺难度不一样。

      2.每家公司的管理模式及做法工艺方法不一样。

      3.针对线隙小的板首先要注意只能用小电流密度及适当延长镀铜时间，出电流指示根据经验评估好使用电流密度和镀铜时间，注意夹板方式及操作方法，针对最小线距≤4mil之板，试FA一飞巴板必须过AOI检查有无夹膜问题，同时又起到了品质控制和预防的作用，这样大批量生产时产生夹膜的几率就会很小。

      做图形电镀不同于整板电镀，主要差异在于要电镀各种型号板的线路图形，有的板线路图形本身分布不均匀，除了细密的线宽线距外，还有稀疏、几根孤立线、独立孔各种特别的线路图形。故笔者更倾向于用FA（电流指示）技能来解决或预防镀厚夹膜问题。改善动作幅度小见效快，预防效果明显。
