前言导读

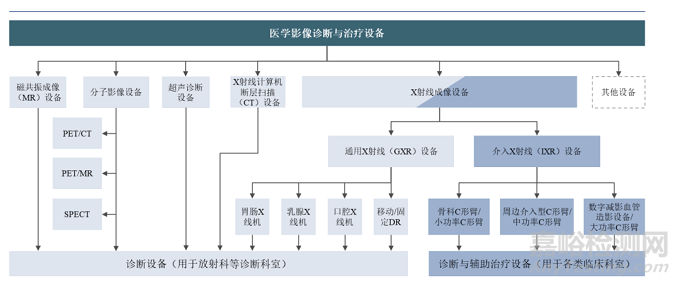

医学影像设备是指为实现诊断或治疗引导的目的，通过对人体施加包括可见光、X 射线、超声、强磁场等各种物理信号，记录人体反馈的信号强度分布，形成图像并使得医生可以从中判读人体结构、病变信息的技术手段的设备。根据目的不同，医学影像设备可分为诊断影像设备及治疗影像设备，诊断影像设备根据信号的不同大致可分为磁共振成像（MR）设备、X 射线计算机断层扫描成像（CT）设备、X 射线成像（XR）设备、分子影像（MI）设备、超声（US）设备等；治疗影像设备大致可分为数字减影血管造影设备（DSA）及定向放射设备（骨科 C 臂）等。

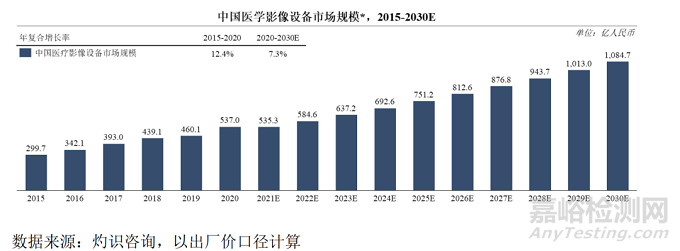

医学影像设备是医疗器械行业中技术壁垒最高的细分市场。随着我国经济高速发展、人口老龄化问题加重，民众健康意识的提高，医疗保健服务的需求持续增加，国内市场对高品质医学影像的需求相应快速增长。同时，自 2012 年医改以来，国家相关部门连续出台了一系列的医疗行业相关政策，旨在优化医疗服务水平、鼓励分级诊疗实施、推动医疗资源下沉，这为影像设备销售开辟了新的市场空间。在市场需求及政策红利的双轮驱动下，中国医学影像设备市场将持续增长，2020 年市场规模已达到 537.0 亿元，预计 2030 年市场规模将接近 1,100 亿元，年均复合增长率预计将达到 7.3%。

关于联影医疗

联影医疗科技股份有限公司致力于为全球客户提供全线自主研发的高性能医学影像诊断与治疗设备、生命科学仪器，以及覆盖「基础研究-临床科研-医学转化」全链条的创新解决方案。通过与全球高校、医院、研究机构及产业合作伙伴深度协同，不断突破科技创新边界，加速推进精准诊疗与前瞻科研探索，持续提升全球高端医疗设备及服务可及性。

联影医疗致力于为全球客户提供高性能医学影像设备、放射治疗产品、生命科学仪器及医疗数字化、智能化解决方案，产品线覆盖磁共振成像系统（MR）、X 射线计算机断层扫描系统（CT）、X 射线成像系统（XR）、分子影像系统（MI）、放射治疗系统（RT）以及生命科学仪器等。

技术产品和专利概览

笔者对联影医疗的相关技术、产品和专利根据类别分别进行了整理和剖析，这里笔者从众多专利中选择了若干进行了解析，相关相关结果如下：联影医疗的技术、产品和完整专利清单和分析笔者也已开展完成，如感兴趣可以与笔者取得联系，共同交流学习：

磁共振成像系统

磁共振成像系统（Magnetic Resonance Imaging，简称 MR）是一种利用人体内水分子中的原子核（主要是氢质子）在强磁场中的磁共振信号经重建进行组织或器官成像的设备。

联影医疗拥有独立设计、研发和制造高场超导磁体、高性能梯度线圈、高密度射频线圈、多通道分布式谱仪以及 MR 成像软件和高级应用的能力。

联影医疗已推出 1.5T、3.0T 等多款超导 MR 产品，可满足从基础临床诊断到高端科研等不同细分市场的需求，其中多款产品为行业首款或国产首款。

uMR 770 为国产首款自主研发的 3.0T MR 机型；uMR 780 搭载光梭成像技术平台，为国产首款融合压缩感知、并行成像、半傅里叶三大加速技术并实现 0.5 秒/期快速三维动态高清成像的设备；uMR 790 为国产首款高性能科研型 3.0T MR；uMR 890 搭载高性能梯度系统，单轴场强和切换率分别达到 120mT/m、200T/m/s，助力脑科学研究；uMR Omega 为行业首款 75cm 超大孔径 3.0T MR 机型，支持手术导航功能和放疗定位功能，并能满足孕妇、超重人群等特殊群体的诊疗需求。

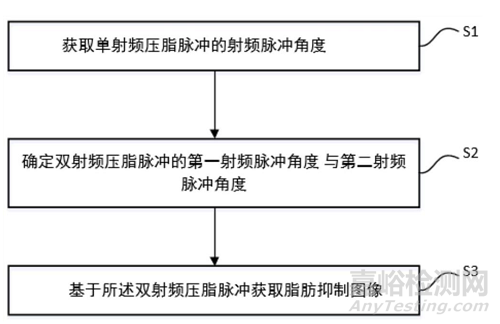

笔者以 uMR 790 其中一项专利为例，简单阐述其技术：

X摄像成像系统

X 射线成像系统（X-ray，简称 XR）是通过球管发出 X 射线，X 射线穿透人体组织后被探测器接收并生成人体影像，根据临床应用的不同具有不同的成像模式，包括二维静态成像、二维动态成像、三维断层成像等。XR 检查可应用于筛查、诊断及外科手术与介入手术的影像引导。

根据临床用途不同，XR 产品可分为数字化医用 X 射线成像系统（DigitalRadiography，简称 DR）、数字乳腺 X 射线成像系统（Mammo）、移动式 C 形臂X 射线成像系统（移动 C 臂）、血管造影 X 射线成像系统（DSA）等。其中，DR 广泛应用于常规体检与临床疾病诊断，是临床应用最广泛的放射影像设备；Mammo 主要用于各种乳腺疾病的筛查与诊断；移动 C 臂多用于为外科手术提供影像引导，DSA 多用于心脏、神经、肿瘤等各类介入手术的影像引导。

自 2016 年推出首款 XR 产品以来，联影医疗先后推出国产首款乳腺三维断层扫描系统 u Mammo 890i、采用单晶硅技术的低剂量数字平板移动 C 臂 uMC560i、千万像素级的全自动悬吊式 DR 产品 uDR 780i、国产首款具备可视化曝光控制能力的移动 DR 产品 uDR 370i 等多款代表性产品。

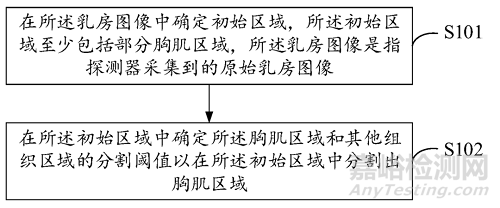

笔者以 uMammo 890i 其中一项专利为例，简单阐述其技术：

分子影像系统

分子影像系统（Molecular Imaging，简称 MI）可显示组织水平、细胞和亚细胞水平的特定分子，反映活体状态下分子水平变化，从而对生物学行为在影像方面进行定性和定量研究。分子成像技术能够探查疾病过程中细胞和分子水平的异常，探索疾病（如癌症、帕金森综合征）的发生、发展和转归，评价药物和治疗的效果。

联影医疗的 MI 产品包括 PET/CT 和 PET/MR，系通过 PET 融合 CT 或 MR 来实现诊断功能。其中，PET 能够反映人体细胞对正电子示踪药物的代谢情况，从分子水平观察细胞或组织的早期功能变化，具有灵敏度高、特异性强、定量性好的特点，适合早期发现病灶，而 CT 或 MR 能够为临床诊断提供高精度的人体解剖结构信息，通过上述融合，PET/CT 和 PET/MR 可以对病变部位实现早诊早治。

联影医疗已陆续推出多款行业领先产品，包括行业首款具有 4D 全身动态扫描功能的 PET/CT 产品 uEXPLORER（Total body PET/CT）、国产首款一体化 PET/MR 产品 uPMR 790、国产首款数字化TOF PET/CT 产品 uMI 780 和国产首款 PET/CT 产品 uMI 510。

笔者以 uPMR 790 其中一项专利为例，简单阐述其技术：

放射治疗系统

放射治疗系统（Radiation Therapy，简称 RT）利用放射性同位素产生的 α、β、γ 射线和各类 X 射线治疗机或加速器产生的 X 射线、电子线、质子束及其他粒子束等治疗肿瘤，是目前重要的肿瘤治疗方式。国内外最主流的放疗设备是医用直线加速器和基于钴源的伽马刀以及少量质子、重离子设备，其中医用直线加速器可广泛应用于全身多部位原发或继发肿瘤的治疗。

RT 产品的核心部件包括加速管、多叶光栅、功率源、调制器和精密控制模块和机载影像设备等。在临床治疗过程中，医用直线加速器系统（Linac）结合治疗计划系统软（TPS）、肿瘤信息管理系统软件（OIS）、放射治疗模拟（Simulator）共同完成放疗过程：首先放射治疗模拟机对病灶进行定位和勾画，临床医生据此设计治疗方案；然后，治疗计划系统软件根据治疗方案生成治疗计划；最后，由医用直线加速器系统执行治疗计划；上述治疗计划以及病患相关信息则由肿瘤信息管理系统记录和管理。

联影医疗首创的一体化诊断级 CT 引导加速器技术将诊断级 CT 与加速器双中心同轴融合，有效应对放疗全疗程中的肿瘤形态变化，同时搭载智能化软件，在确保精准放疗的同时大幅提高医务人员的工作效率。联影医疗已开发出行业首款一体化 CT引导直线加速器 uRT-linac 506c。

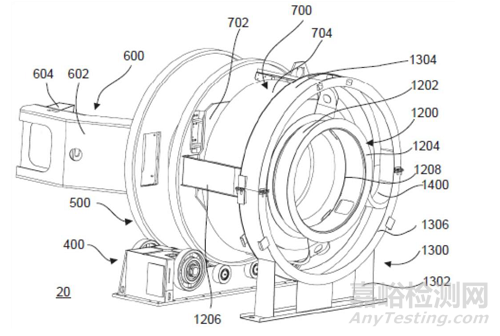

笔者以 uRT-linac 506c 其中一项专利为例，简单阐述其技术：

知识产权布局模式

联影医疗经营的可持续发展依赖于自主知识产权的保护。联影医疗搭建了完整的知识产权保护体系，优先保护联影医疗的专利、商标、版权、域名、商号、商业机密。联影医疗依照研发进度实际情况，定期提交专利申请，保护联影医疗的研发创新成果。

（1）前瞻的布局策略

联影医疗自设立以来一直将专利布局策略作为强化自身竞争力的重要手段，结合自身技术路径、行业前沿技术以及市场拓展方向，持续构建专利壁垒。联影医疗专利挖掘机制贯穿技术研发的全生命周期，专利申请广泛覆盖全线产品。同时，联影医疗在研发过程中针对未来有可能实施的技术提前规划并加以专利保护以抢占先机，确保联影医疗获得更多基础专利和更高的布局效率。

商标方面，在联影医疗创立初期即配合产品上市计划开展商标布局，利用马德里商标体系优势进行全球商标布局，为海外市场拓展奠定基础。

联影医疗结合自身技术路径、行业前沿趋势以及市场拓展方向，形成了一套攻守兼备的知识产权布局。

（2）系统的体系建立

联影医疗结合自身发展战略，建立了全面、系统的知识产权管理体系，涵盖知识产权的获取、维护和运用控制。在风险控制层面，可支持知识产权风险识别和法律纠纷处理；在文件法规层面，联影医疗设立了包含知识产权文件和法律法规的控制程序；在信息安全层面，联影医疗对知识产权信息资源实施了严格的保密管理。

（3）建立完善的专利保护机制

联影医疗结合项目研发全流程建立了专利保护机制。在预研阶段，联影医疗利用专利挖掘黄金时期，通过专利检索、技术调研等方式提前布局基础性专利；在立项阶段，联影医疗结合研发需求和产品架构，持续布局基础性专利和核心专利；在项目中期，联影医疗围绕产品方案，着重核心技术专利布局并兼顾外围专利布局；在项目后期，联影医疗结合产品性能优化，持续布局外围专利。联影医疗专利保护机制与产品研发工作环环相扣，从而实现及时保护研发成果、持续累积专利优势、控制和抵御专利风险的目的。

结  语

通过对联影医疗知识产权业务的相关学习，笔者认为联影医疗知识产权相关工作确实走在了国内的前列，取得了令人瞩目的成绩，主要可以归纳为：1、高度重视，联影医疗在成立10年的时间里，知识产权数量就能够跻身国内第一梯度，这必然是整个公司层面的高度重视和大力投入，联影医疗内部必然形成了知识产权也是核心业务的共识和理念，2、工作体系模式完善，联影医疗通过前瞻的布局策略、系统的体系建立、建立完善的专利保护机制等多个维度进行工作，确立的模式的先进性和持续性，为出色的业绩奠定了基础，3、人才优势，基于知识产权企业文化、工作模式的专业性和头部大厂的虹吸效应，联影医疗建立了一支数量和质量均位于全国前列的知识产权人才队伍和供应商体系，专业的人做专业的事得到彰显，毫无疑问的，在医疗器械领域，联影医疗知识产权团队已经成为了“黄埔军校”，备受认可、尊重和推崇。

目前，国内各大医学影像设备领域医疗厂商还会将GE医疗、西门子医疗、飞利浦医疗等重要竞品作为标杆和对照，但是随着以联影医疗为代表的各大国内厂商联动产学研医生多方力量，不断创新，必将推动中国医学影像设备业更智能化、精准化、便携化的发展，也会逐步摆脱国外竞品带来的压力和技术障碍，不过，国外巨头公司和国内新兴企业在知识产权方面布局更加紧密，医学影像设备赛道上的各个国内厂商之间的竞争也会逐渐激烈，届时相关知识产权问题也必将会成为各大医学影像设备厂商的研究重点课题，后续相关产品的的研发和专利事务值得持续关注。
