引言

随著人口结构的老化，听力障碍的患者愈来愈多。根据统计，六十五岁以上的人口中，至少有四分之一到六分之一有听力方面的问题。

助听器是一种提高声音强度的装置，可以帮助某些耳聋患者，充分利用残余听力，进而补偿聋耳的听力损失，是帮助聋人改善听力的有效工具。因此助听器成了老年人的随身品，它的EMC问题也原来越被重视。

二助听器简介

助听器是一个小型扩音器，把原本听不到的声音加以扩大，再利用听障者的残余听力，使声音能送到大脑听觉中枢，而感觉到声音。

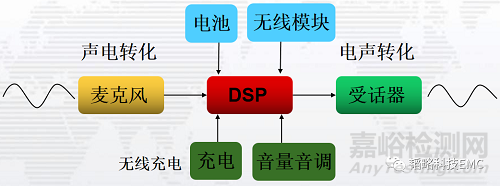

图1: 助听器功能模块

所有的助听器包括5个部分，话筒、放大器、接收器、电源和音量开关。话筒是将机械声能转化为模拟弱电流的转换器，放大器使话筒产生的弱信号幅度增大，接收器将放大的电信号转换为声能。电源提供放大过程中，所需要的电力音量，控制开关调节耳机音量大小。

三助听器主要EMC问题

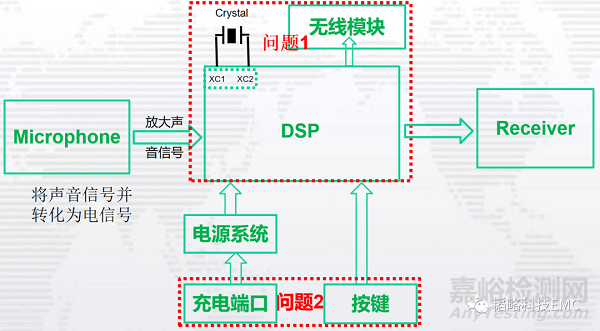

图2: 助听器主要EMC问题点示意图

问题1   辐射发射；

问题2   助听器端口及按键缝隙的静电问题（重点）；

问题3   电源纹波影响音质。

四主要EMC问题点解决方案

（一）辐射发射问题

1.时钟电路引起的噪声

解决方案：

（1）时钟电路必须有良好的地层回流；

（2）时钟电路应布置在PCB中央，不能靠近电缆和接口；

（3）避免直角走线、走线粗细保持一致；

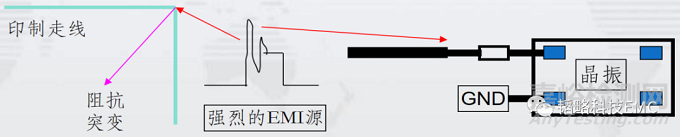

图3:时钟电路走线不合理示意图

（4）在晶振上增加展频。

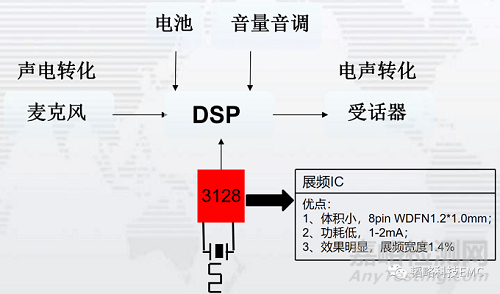

图4:晶振增加展频示意图

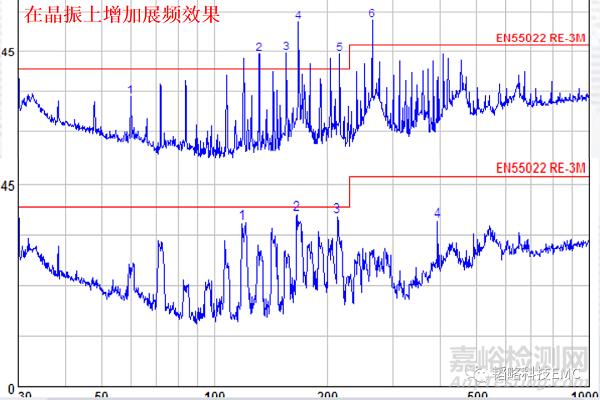

图5: 增加展频前后效果对比图

2.接口电路和电缆引起的辐射噪声放大

解决方案

（1）接口电路远离时钟、复位等敏感信号线；

（2）做好接口滤波电路，注意滤波器输入、输出信号线不能相互平行、交叉走线。

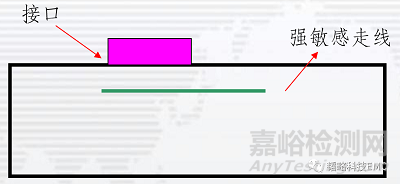

图6: 接口电路摆放示意图

（二）静电问题

解决办法

1.优化结构 ，把静电堵在产品外部。

（1）减小外壳缝隙，放置静电进入产品内部，主要是按键与外壳的缝隙；

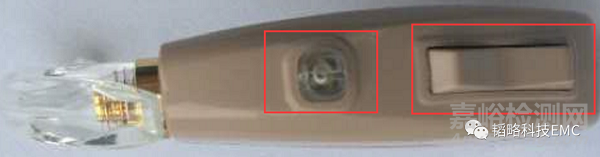

图7: 助听器外部缝隙

2.优化电路，增加TVS静电管 ，把静电疏导到产品地上。

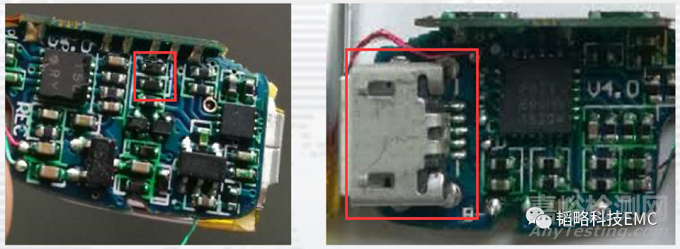

图8: 助听器端口增加TVS示意图

3.优化PCB“地”。

（1）PCB有完整的地层为静电提供泄放路径；

（2）PCB外围有一圈地，防止静电直接干扰敏感信号。

（三）电源纹波

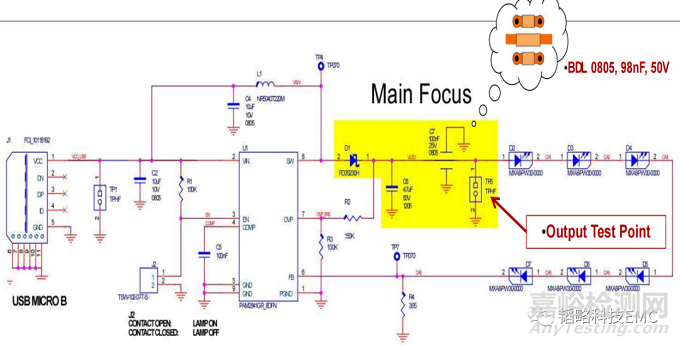

图9: DC-DC输出增加BDL滤波器示意图

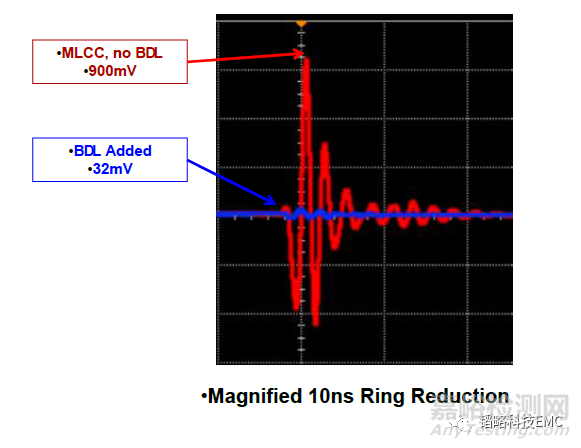

图10: BDL滤波器和电容纹波对比示意图

效果：在DC-DC输出位置增加BDL滤波器，纹波只有传统的电容滤波1/28，纹波处理效果非常明显。

五总结

本文详细分析了助听器的常见EMC问题点以及解决方案，希望对做助听器的工程师有所帮助！
