案例问题
某矩形塑料部件，针焰烧角部位不合格，烧中间部位合格，应该怎么判定?
图1 非金属部件针焰试验（图源：网络）
案例分析
根据GB 4706.1-2005标准附录E8.4条款规定“如果可能，则施加火焰离（试样的）边角至少10 mm。”
如果案例问题的样品较宽，中间部位距离左、右两角距离超过10 mm，则针焰直接烧角部位试验方法错误，不应考虑针焰烧角部位不合格。
如果案例问题的样品较窄，在中间部位施加针焰，距离左、右角距离很小，烧角不合格烧中间合格的说法啰嗦表述为：“在距离角很近的中间部位烧结果合格，直接烧角不合格”。烧角的试验方法不正确，只看“中间部位烧结果合格”。
红圈——距离角10 mm范围
箭头——针焰施加位置
图2 针焰试验样品针焰施加位置
综上所述，针焰不应直接施加在部件的角部位。
标准要求
GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》标准
附录E：（规范性附录）针焰试验
进行下述修改后，针焰试验按GB/T 5169.5（idt IEC 60695-2-2）进行试验。
5 严酷等级
代替：
施加试验火焰的持续时间为30 s±1 s。
8 试验程序
8.2 修改：
试样的排列使得火焰能施加在如图1例子所示的水平或垂直边缘。
8.4 修改：
第一段不适用。
增加：
如果可能，则施加火焰离（试样的）边角至少10 mm。
8.5 代替：
试验在一个试样上进行。如果试样经受不住该试验，则在另外两个试样上重复该试验，这两个试样都应经受住该试验。
10 试验结果的评定
燃烧持续时间（tb）不应超过30 s。但对印刷电路板，不应超过15 s。
GB/T 5169.5-2008/IEC 60695-11-5：2004 《电工电子产品着火危险试验 第5部分：试验火焰 针焰试验方法 装置、确认试验方法和导则》标准
8.4 试验火焰应施加在试验样品易于受到火焰影响的表面部位，此火焰可由正常使用，故障条件或偶然起燃源所引起的。
为了以最不利的方式施加试验火焰，可将燃烧器管进行弯曲。
在有关标准中应规定试验火焰施加位置和持续的时间。
一旦试验火焰至少其顶部，接触到试验样品表面时，燃烧器就不能再移动，在规定的试验时间后，将试验火焰移开。试验位置举例见图1 。

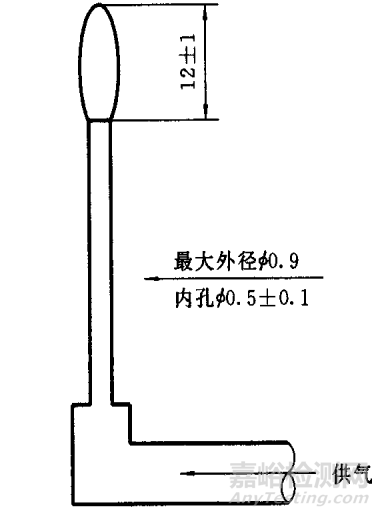

a. 火焰的调整

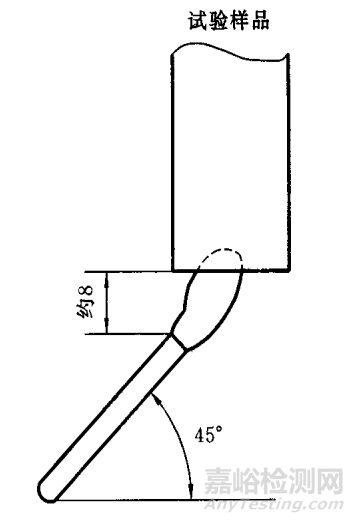

b. 试验位置举例

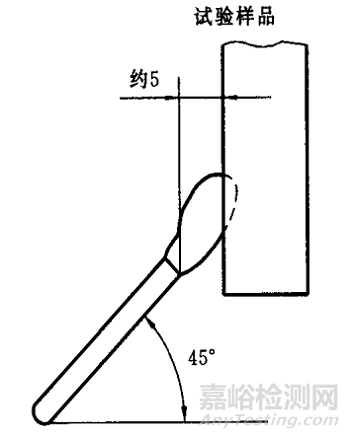

c. 试验位置举例
