质量工具 | 鱼骨图的应用技巧

嘉峪检测网        2017-02-24 10:45

鱼骨图是一个不错的工具,但是真正用好的不多,其实鱼骨图也是一种树状结构,跟功能树类似。树状结构有一个不好的情况是不能反应影响因子的交集。但是对于大部分情况来说,设计产品也好,工艺分析也好,故障分析也好,鱼骨图足以帮我们解决问题。



鱼骨图是配合5WHY一起使用的工具,并不是独立使用的工具。如果鱼骨图单立开来使用,那么大部分情况下,你们都会发现这个工具做到最后会像是脚踩西瓜皮,走到哪里滑到哪里?



为什么人类发明了鱼骨图?

我们一直在被各种问题困扰,解决问题是人类的本职工作。利用工具、运用方法是我们和猩猩的主要差异。



谁发明的呢?

日本 石川馨 先生



发明人参考的基本原理是什么?

问题特性一定与影响因子有关,有些因子很容易发现,有些因子不容易发现,需要层层深挖以后才能找到。但是无论如何,影响结果好坏的,一定是与影响因子有关,可能只有一个,也可能有多个。



鱼骨图有哪些特有属性

  1. 聚焦在找问题原因

  2. 辨识尽可能多的原因

  3. 关注重点原因

  4. 非定量工具



鱼骨图基本结构(样例)

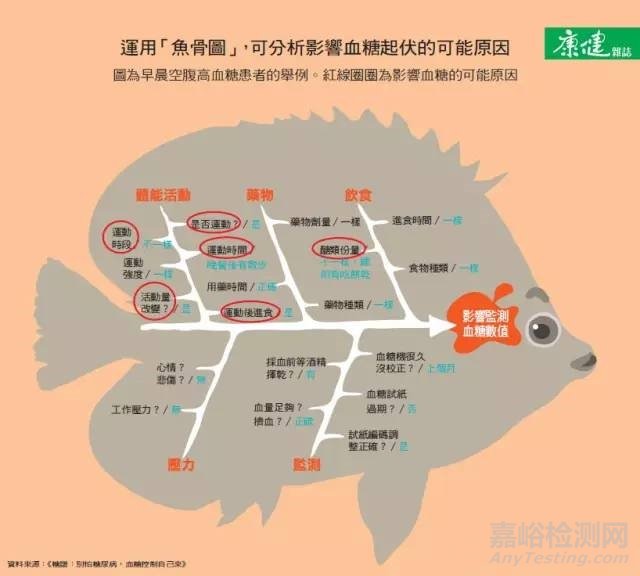

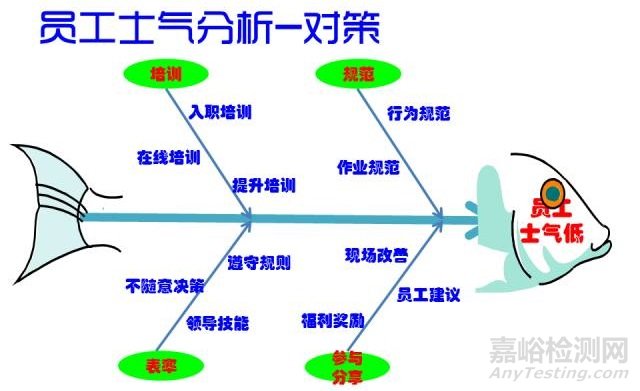

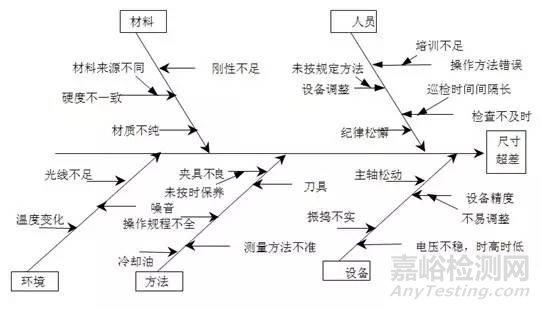

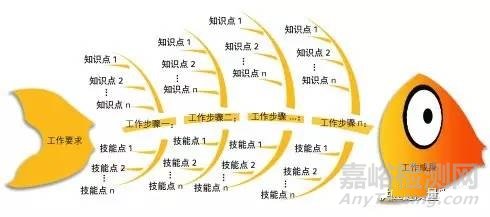

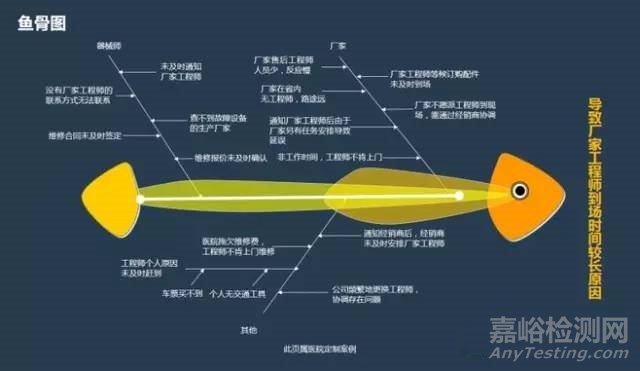

从下面的样例中可以看到几乎各行各业都在用鱼骨图

质量工具 | 鱼骨图的应用技巧

质量工具 | 鱼骨图的应用技巧

质量工具 | 鱼骨图的应用技巧

质量工具 | 鱼骨图的应用技巧

质量工具 | 鱼骨图的应用技巧

质量工具 | 鱼骨图的应用技巧



用好鱼骨图的几个步骤和注意事项:

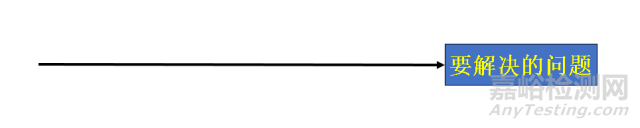

1:明确要解决的问题

一次只解决一个问题,一次鱼骨图分析只能用来解决一个问题,明确一个要解决的目标。不能多个目标。制作鱼骨图前,跟团队所有成员明确“问题”是什么?必须达成意见一致。



该阶段成果:鱼骨图的鱼头和主骨完成。

质量工具 | 鱼骨图的应用技巧

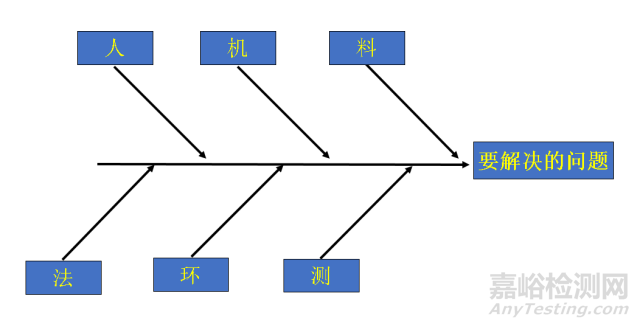

2:主要因分类

如果您或者团队没有很好的要因分类,那么建议按照常规的方法,从【人、机、料、法、环、测】这六个要素展开。

如果问题比较明显,那么可以不用这么细分,直接从6M的某一个要素入手。



该阶段成果:鱼骨图的第一层框架完成。

质量工具 | 鱼骨图的应用技巧



3:二级要因描述

该阶段工作有几个注意事项提醒负责人:

  1. 让所有成员表达心声,各抒己见,应尽可能多而全地找出所有可能原因

  2. 鼓励大家参考他人的想法做微调或创新,以便于找到更多的原因

  3. 禁止批评和评论,禁止阻碍个人新观点,所有原因全部记录保存



这个阶段,其实都是在描述问题的表象,这个表象要符合已经确定的分类

推荐的描述方法:XX不良,XX不足,没有XX,XX过X;举例:原料不良、辅料不良、工具不良,经验不足,培训不足,资源不足,电力不足,没有检查,没有检验、长度过长等等。



如果是公认的主要问题,可以在该描述旁边做一些图形标注,譬如五角星,譬如带数字的圈。



特别注意:这些描述最佳的来源是现场观察



该阶段成果:二级鱼骨图完成。

质量工具 | 鱼骨图的应用技巧

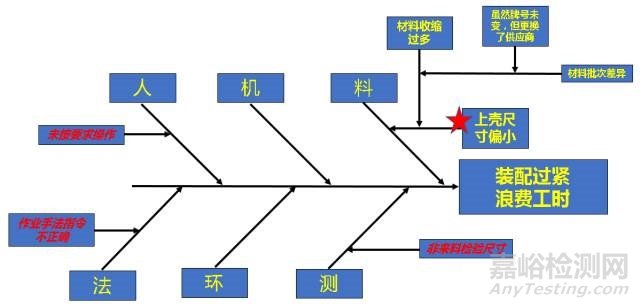

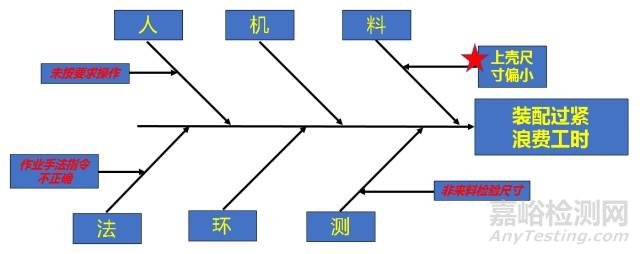

样本说明:

  1. 上壳尺寸偏小,这是一个合格的描述

  2. 非来料检验尺寸,这条应特别注意:如果,非来料检验尺寸是为了解释为何没有探测到上壳尺寸偏小,那么该条可以成为“上壳尺寸偏小”的下一层。“测”这里如果要描述,我更偏向于这样描述“装配过紧无法量化描述”

  3. 作业手法指令不正确,这是一个合格的描述。

  4. 未按要求操作,这是一个合格的描述。这里容易有常见的错误,就是把这个列到“法”这个类别里面。





4:三级、四级等要因描述(问题深究)

该阶段工作进入实质性内容,是找到根本原因的重要步骤。大家开始深究问题了,深究问题需要配合使用5WHY的方法。每一层分鱼骨都要解释上一层鱼骨的原因,为什么会造成那样的问题。



这里不列举具体的问题展开图了,展示一个样本。

质量工具 | 鱼骨图的应用技巧



5:鱼骨图制成后的后续工作

做完鱼骨图之后,大家可以分头行动,对于找到的主要原因去做验证和深入分析,以确定我们真正找到了主因。



分享到:

来源:良哥
