1  Carrier frequencies-中心频点测试

测试5.8Ghz的载频频点

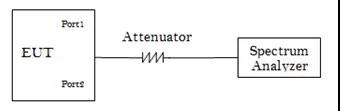

测试框图：如下图1

图1

测试限值：实际测试值与制造商标称的中心频点值相比，余量在±20ppm以内。

2  Nominal Channel Bandwidth and Occupied Channel Bandwidth-标称带宽和占用带宽测试

占用带宽即通信产品的整个信道发射出来的能量（功率）所占用的宽度。

测试框图：见图1

测试限值：占用带宽相对于标称带宽的80%到100%之间。

3  RF output power, Transmit Power Control (TPC) and power density-射频输出功率和功率密度

测试框图：见图1

测试限值：

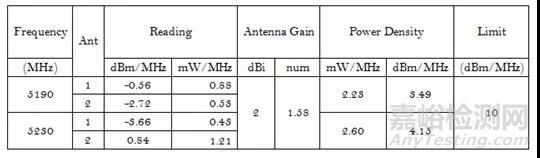

测试案例展示：

4 Transmitter unwanted emissions outside the 5 GHz RLAN bands-发射模式下的带外杂散

测试框图：

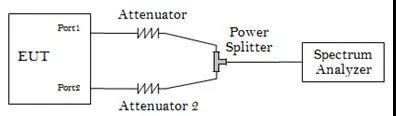

发射模式下的传导杂散测试框图如下图2

图2

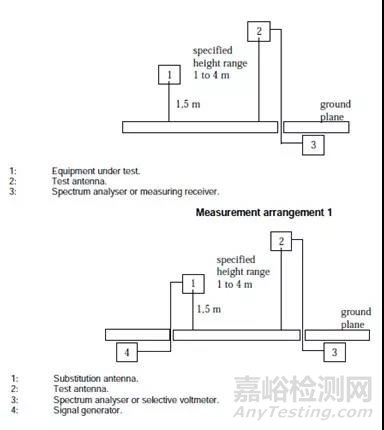

发射模式下的辐射杂散测试框图如下图3


图3

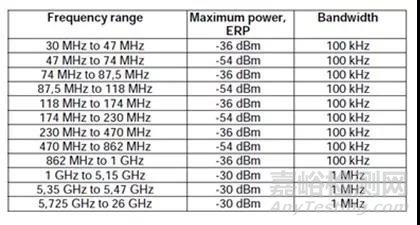

测试限值：

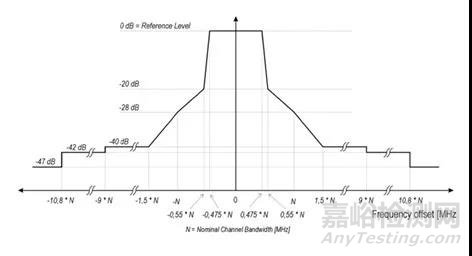

5  Transmitter unwanted emissions within the 5 GHz RLAN bands-发射模式下的带内杂散

测试框图：见下图4


图4

测试限值：

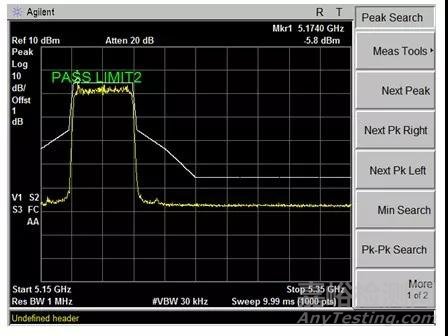

测试案例展示：在中心频点为5190MHz，产品在发射模式下杂散发射如下图：

6  Receiver spurious emissions-接收模式下的辐射杂散

产品在接收模式下的辐射杂散，其辐射杂散不能超出下面的测试限值。

    测试限值：


以上就是5.8G产品CE认证中常家射频测试项的主要内容。
