涂料发挥作用的前提是涂膜能牢固地附着在物体表面上，因此附着力大小是衡量涂料性能的一项重要指标。良好的涂层附着力能够保证底材与涂膜之间的牢靠程度，能通过环境使用测试以及漆膜附着力测试，从而保障涂装的效率、质量和良率。由于漆膜附着不良造成的失效模式有：涂料气泡、粉化、龟裂等，经少许外力或甚至未经外力，即呈现涂膜脱落现象。那么，造成上述涂膜脱落现象的原因到底是什么呢？相应的解决方法是什么呢？接下来，本文将为大家解答以上问题，跟着小编一起来交流学习一下吧！

首先，我们需要了解什么是涂层附着力？

涂层附着力是指漆膜与被涂物体表面之间通过物理或化学作用相互黏结的能力，是一种界面作用力，包括涂层与基体表面（包括金属、混凝土、塑料等）的黏附力及涂层本身的内聚力。漆膜的附着力是考核涂膜性能的重要指标之一 ,附着力的好与坏关系到整个配套涂层的质量。

了解了涂层附着力的定义，在我们的生产制造过程中到底有哪些因素影响着涂层附着力？

主要有以下三点：

1.漆膜本身有较大的收缩应力；

2.被涂物表面有污染或水分；

3.聚合物在固化过程中相互交联而使极性基的数量减少等。

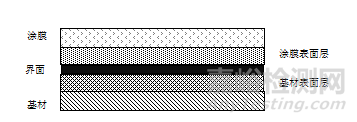

（基材上有涂膜的横截面示意图）

现在，我们已知影响涂层附着力的因素众多，如何通过分析得到我们自身产品的附着力不达标的根本原因呢？或者当我们需要了解自身产品的附着力的大小时，该怎么做呢？加之，目前的大多数产品标准中对漆膜附着力都有着相应的要求，我怎么知道产品是否达标呢？

以上种种疑问就需要通过附着力测试来解决，测定漆膜附着力对考核漆膜性能优劣十分重要，因此，附着力的测定具有重要意义。

附着力测试

常见测定漆膜附着力的方法有：划圈法、划格法、拉开法、扭开法及美国ASTM规定的划X法等数种，不同的测试方法对应的标准也是不同的：

1 .ASTM D3359-17规定了画叉法和划格法测定附着力的方法；

2.GB/T 9286 -1998规定了划格法测定附着力的方法；

3.GB/T 5210-2006规定了拉开法测定涂层附着力的方法。

其中最为常用的是划格法，今天我们以案例的形式来重点讲解划格法测定附着力。

附着力测试——划格法

案例展示测试过程

1.案例背景

客户提供白漆、黑漆各一的涂层样品（样品1为白漆涂层，样品2为黑漆涂层），以相同的测试方法和相同的测试标准来检测样品的附着力。

2.测试过程

检测环境： 环境温度 23.4℃   湿度 53％R.H；

测试标准： GB/T9286-1998 色漆和清漆 漆膜的划格试验

检测条件： 划格法，划格间距：1mm

评判要求：

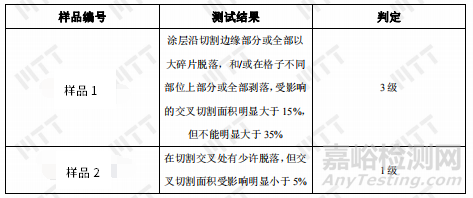

3.检测结果

4.结论

最终得出黑漆涂层的附着力等级比白漆的附着力等级高。这里重点要提的是，不同涂料产品的附着力测试方法及指标要求不尽相同，同一种涂料产品选择不同测试方法或使用不同测试设备也会得出截然不同的测试结果。因此，若要比较不同涂料产品的附着力，需要注意是否选用同种标准及测试方法。

在进行了附着力测试之后，如果我们想要了解产品附着力差的根本原因就需要对样品进行进一步的分析，从而找出根本原因，而后对工艺进行相应的调整，从而提升产品的质量！分析方法主要从了解产品的实际情况出发（如：是什么材质的产品，是否添加填充物质，喷的什么漆，有没有烘烤的环境等等）再联系上面讲到的三个影响因素，最后通过标准的检测方法来进行复验，最终找出真正的原因所在，对症施治！
