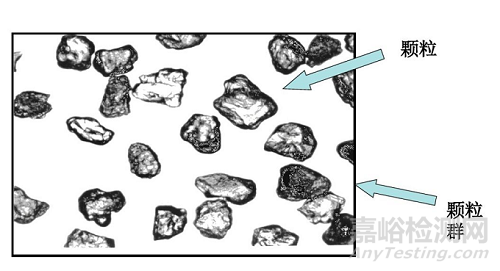

1、颗粒：在一尺寸范围内具有特定形状的几何体。这里所说的尺寸一般在毫米到纳米之间，颗粒不仅指固体颗粒，还有雾滴、油珠等液体颗粒。

2、粉体：由大量的不同尺寸的颗粒组成的颗粒群。

3、粒度：颗粒的大小叫做颗粒的粒度。

4、粒度分布：用特定的仪器和方法反映出的不同粒径颗粒占粉体总量的百分数。有区间分布和累计分布两种形式。区间分布又称为微分分布或频率分布，它表示一系列粒径区间中颗粒的百分含量。累计分布也叫积分分布，它表示小于或大于某粒径颗粒的百分含量。

5、粒度分布的表示方法：

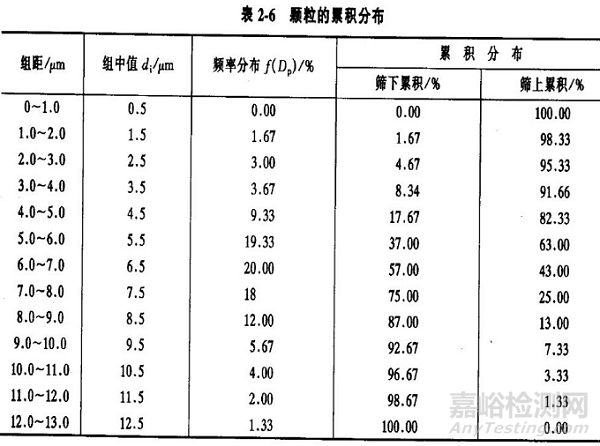

① 表格法：用表格的方法将粒径区间分布、累计分布一一列出的方法。

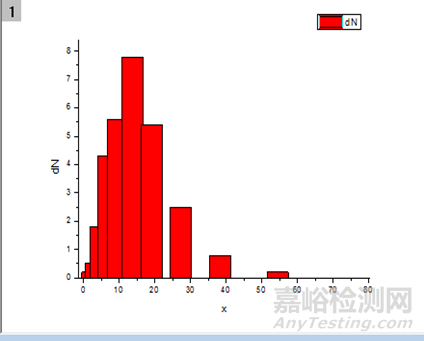

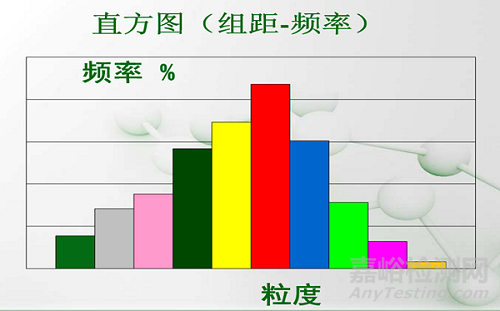

② 图形法：在直角标系中用直方图和曲线等形式表示粒度分布的方法。

③ 函数法：用数学函数表示粒度分布的方法。这种方法一般在理论研究时用。如著名的Rosin-Rammler分布就是函数分布。

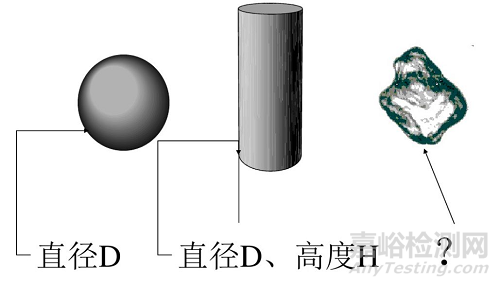

等效粒径

等效粒径是指当一个颗粒的某一物理特性与同质的球形颗粒相同或相近时，我们就用该球形颗粒的直径来代表这个实际颗粒的直径。那么这个球形颗粒的粒径就是该实际颗粒的等效粒径。

等效粒径具体有如下几种：

② 等效沉速径：在相同条件下与实际颗粒沉降速度相同的球的直径。沉降法所测的粒径为等效沉速径，又叫Stokes径。

③ 等效电阻径：在相同条件下与实际颗粒产生相同电阻效果的球形颗粒的直径。库尔特法所测的粒径为等效电阻径。

④ 等效投进面积径：与实际颗粒投进面积相同的球形颗粒的直径。显向镜法和图像法所测的粒径大多是等效投影面积直径。

7、表示粒度特性的几个关键指标：

① D50：一个样品的累计粒度分布百分数达到50%时所对应的粒径。它的物理意义是粒径大于它的颗粒占50%，小于它的颗粒也占50%，D50也叫中位径或中值粒径。D50常用来表示粉体的平均粒度。

② D97：一个样品的累计粒度分布数达到97%时所对应的粒径。它的物理意义是粒径小于它的的颗粒占97%。D97常用来表示粉体粗端的粒度指标。其它如D16、D90等参数的定义与物理意义与D97相似。

③ 比表面积：单位重量的颗粒的表面积之和。比表面积的单位为m2/kg或cm2/g。比表面积与粒度有一定的关系，粒度越细，比表面积越大，但这种关系并不一定是正比关系。

那么重复性相对误差为：

影响粒度测试重复性有仪器和方法本身的因素；样品制备方面的因素；环境与操作方面的因素等。粒度测试应具有良好的重复性是对仪器和操作人员的基本要求。

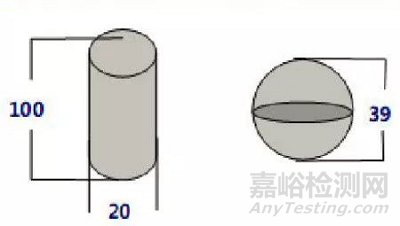

可见，由于测量方法不同，同一个颗粒得到了两个不同的结果。也就是说，一个不规则形状的颗粒，如果用一个数值来表示它的大小时，这个数值不是唯一的，而是有一系列的数值。而每一种测试方法的都是针对颗粒的某一个特定方面进行的，所得到的数值是所有能表示颗粒大小的一系列数值中的一个，所以相同样品用不同的粒度测试方法得到的结果有所不同的是客观原因造成的。

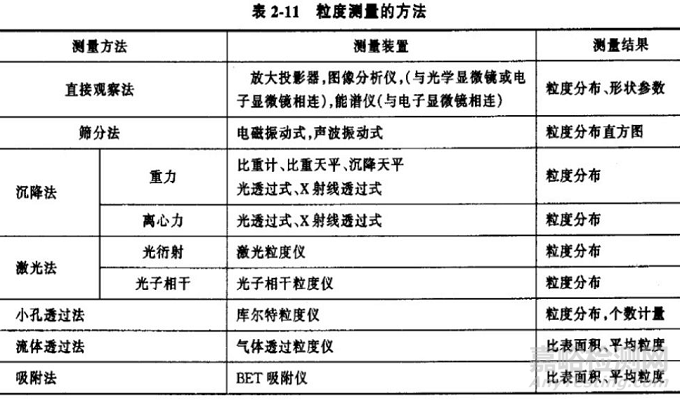

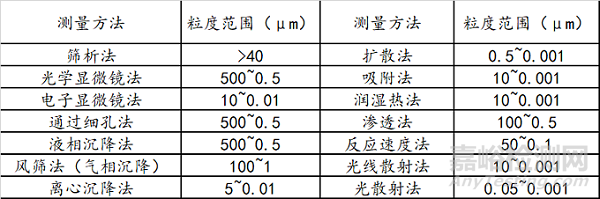

粒度测试的方法很多，据统计有上百种。目前常用的有沉降法、激光法、筛分法、图像法和电阻法五种，另外还有几种在特定行业和领域中常用的测试方法。

1、沉降法：沉降法是根据不同粒径的颗粒在液体中的沉降速度不同测量粒度分布的一种方法。它的基本过程是把样品放到某种液体中制成一定浓度的悬浮液，悬浮液中的颗粒在重力或离心力作用下将发生沉降。不同粒径颗粒的沉降速度是不同的，大颗粒的沉降速度较快，小颗粒的沉降速度较慢。那么颗粒的沉降速度与粒径有怎样的数量关系，通过什么方式反映颗粒的沉降速度呢？

② 比尔定律：如前所述，沉降法是根据颗粒的沉降速度来测试粒度分布的。但直接测量颗粒的沉降速度是很困难的。所以在实际应用过程中是通过测量不同时刻透过悬浮液光强的变化率来间接地反映颗粒的沉降速度的。那么光强的变化率与粒径之间的关系又是怎样的呢？比尔是律告诉我们：

激光束在无阻碍状态下的传播示意图

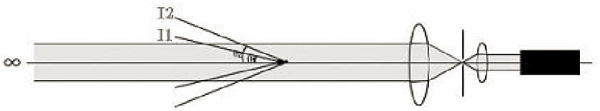

不同粒径的颗粒产生不同角度的散射光

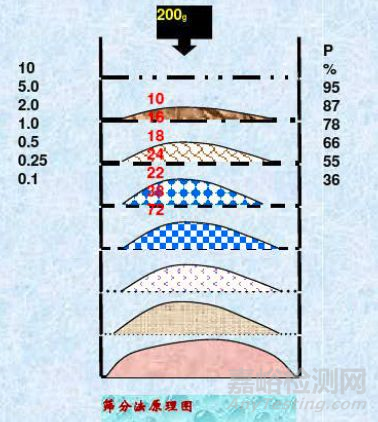

3、筛分法：筛分法是一种最传统的粒度测试方法。它是使颗粒通过不同尺寸的筛孔来测试粒度的。筛分法分干筛和湿筛两种形式，可以用单个筛子来控制单一粒径颗粒的通过率，也可以用多个筛子叠加起来同时测量多个粒径颗粒的通过率，并计算出百分数。筛分法有手工筛、振动筛、负压筛、全自动筛等多种方式。颗粒能否通过筛几与颗粒的取向和筛分时间等素因素有关，不同的行业有各自的筛分方法标准。

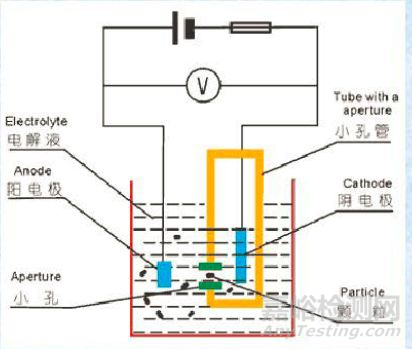

4、电阻法：电阻法又叫库尔特法，是由美国一个叫库尔特的人发明的一种粒度测试方法。这种方法是根据颗粒在通过一个小微孔的瞬间，占据了小微孔中的部分空间而排开了小微孔中的导电液体，使小微孔两端的电阻发生变化的原理测试粒度分布的。小孔两端的电阻的大小与颗粒的体积成正比。当不同大小的粒径颗粒连续通过小微孔时，小微孔的两端将连续产生不同大小的电阻信号，通过计算机对这些电阻信号进行处理就可以得到粒度分布了。用库尔特法进行粒度测试所用的介质通常是导电性能较好的生理盐水。

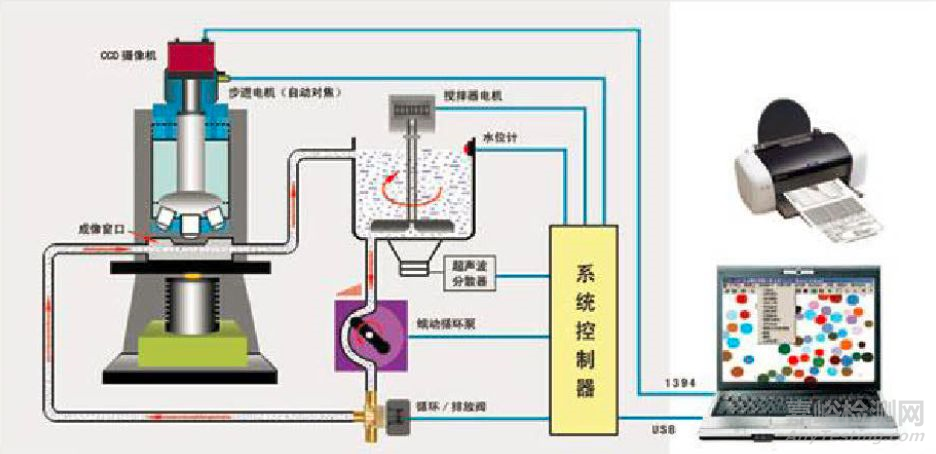

由于这种方法单次所测到的颗粒个数较少，对同一个样品可以通过更换视场的方法进行多次测量来提高测试结果的真实性。除了进行粒度测试之外，显微图象法还常用来观察和测试颗粒的形貌。

(1) 刮板法：把样品刮到一个平板的表面上，观察粗糙度，以此来评价样品的粒度是否合格。此法是涂料行业采用的一种方法。是一个定性的粒度测试方法。

(5) 动态光散射法：前面所讲的激光散射法可以理解为静态光散射法。当颗粒小到一定的程度时，颗粒在液体中受布朗运动的影响，呈一种随机的运动状态，其运动距离与运动速度与颗粒的大小有关。通过相关技术来识别这些颗粒的运动状态，就可以得到粒度分布了。动态光散射法，主要用来测量纳米材料的粒度分布。国外已有现成的仪器，国内目前还没有。
