锂离子电池具有高比能量、长寿命的特点，已成为电动汽车动力电池的主流选择。目前的锂离子电池采用有机溶剂电解液，最高比能量已达到300W·h/kg，但更高比能量与高安全性的矛盾不易解决，比能量继续提升的空间有限。

全固态锂电池以无机固态电解质完全替代有机电解液，可大幅度提升电池的安全性能，还可兼容无法在液态电池中使用的高比能量正负极材料，理论上固态电池比能量可达到现有锂离子电池的2～3倍。

全固态电池完全使用固体传输锂离子，电池内部体积效应以及固体电解质之间存在的固-固界面问题限制了其动力学性能。对于全固态电池而言，已有的锂离子电池材料、结构和制造工艺装备可继续沿用的不多，需要突破电极、电解质、界面工程及封装等技术，使得目前全固态电池的研究挑战难度很大。

多数固态电池初创企业退而求其次，通过在全固态电池内部添加部分电解液来改善界面做成半固态电池。通过减少电池内部液态电解质的含量可在一定程度上提升电池比能量和安全性，其制备方法大部分沿用传统锂离子电池工艺与装备技术。

固态电池产业布局

目前，全固态电池已成为各国角逐的热点技术，日本、美国、韩国等均在近5年内加大研发投入力度，行业共识的发展路线是继续提升电极和电解质材料的综合性能，设计新型集流体/电极/电解质复合结构，发展新型制造工艺和装备，逐步推进电池制造技术，并在未来5～10年实现全固态电池的产业化。

日本方面，丰田汽车联合日立造船、日本电子等多家企业和高校研究机构开展基于硫化物固态电池为核心的研究，目前丰田在固态电池领域研究已持续近10年，预计其产品推出时间为2022～2025年。丰田表示，虽然固态电池技术的应用前景乐观，但仍需时间进行深入研究和工艺摸索。2022年4月8日，日产汽车公布了全固态电池叠层电池试制设备。

日产的目标是到2028年推出配备全固态电池的电动汽车，并计划到2024年在横滨工厂建立一条试验线，以实现电池的批量生产。日产将利用新发布的样机生产设备研究在中试线上量产试产使用的材料、设计和制造工艺。

美国方面，Solid Power、Seeo、Sakt i3、QuantumScape、Infinite Power Solutions和24M等多家固态电池公司已获得数十亿美元支持，现阶段均未量产固态电池实际产品。目前，美国公布的固态电池研究方向涵盖所有固态电池技术路线，各公司研究进展和具体技术路线还未明确。

韩国方面，三星公司发明了一种提高全固态电池寿命和安全性的方法，采用固态电解质和使用银碳（Ag-C）复合层作为阳极，可将三元正极电池能量密度提高到900W·h/L，在2023年四季度实现20Ah的试制电芯，2027年开始量产全固态电池，其目标是做到900W·h/L。LG公司在固态领域同时开发基于聚合物和基于硫化物的产品，引入了差异化的材料和工艺创新技术，例如NCMA（添加铝的四元电池）和Long Cell，与现有技术相比，能量密度提高了16%，行驶里程提高了至少20%。

中国方面，近年来已有多家半固态电池初创公司成立，其中卫蓝新能源、清陶能源、赣锋锂业及台湾辉能等公司已分别开发出半固态电池样品，中科院物理所、宁波材料所、上海硅酸盐所、中电十八所及多所高校研究的全固态电池尚在实验室研发中。尽管日本、美国、韩国在全固态电池方面研发和产业布局比较早，但中国因为选择了固液混合电池的路线而率先实现固态电池的规模量产。

从电解质材料来划分，固态电池分为聚合物全固态电池、氧化物全固态电池和硫化物全固态电池。在产业层面，在聚合物领域布局的主要企业和机构包括：博世/Seeo、Ionic Materials、Medtronic及BlueSolutions/Bollore等。在氧化物领域布局的主要企业和机构包括：卫蓝新能源、台湾辉能、清陶能源、TDK、NGK Insulators、Fujitsu、Murata、Hitachi、Toshiba、Quantumscape及Dyson/Sakti3等。在硫化物领域布局的主要企业和机构包括：丰田、松下、出光兴产、宁德时代、中科院物理所、卫蓝新能源、中科院宁波材料所、浙江锋锂、日立造船、LG化学及PolyPlus等。

固态电池关键制造工艺

电解质成膜工艺是固态电池制造中的关键工艺，通过几十年的研究，在材料开发方面，不同类型的固态电解质（聚合物、氧化物、硫化物等）已经能够被成功地合成制备出来。同时，学术界和产业界在此过程中也积累了一批拥有固态电解质开发及测试表征能力的团队。本文主要从聚合物及复合电解质、氧化物电解质和硫化物电解质来分别阐述固态电池关键制造工艺。

1.聚合物固态电池制造工艺

聚合物电解质层可通过干法或湿法制备，电芯组通过电极和电解质间的卷对卷复合实现；干法和湿法都非常成熟，易于制造大电芯；易于制备出双极内串电芯，从而提升单体电池电压。但也有以下缺点：成膜均一性难以控制；难以兼容高电压正极材料，导致能量密度不高；电池只能在高温下工作。

1）亚琛工业大学研究机构PEM（以下简称亚琛PEM）聚合物固态电池制备工艺。具体方法是将正极和固态电池电解质材料的制备平行进行，通过高温熔化和返混挤出的过程形成正极和电解质浆料，两种浆料通过一起挤出的方式，分别叠加在正极集流体材料上，再将金属锂压制成浆料后涂布在电解质材料的表面，形成集流体-正极材料-固态电解质锂负极的混合多层电芯，通过辊压法，把多层电芯压实。

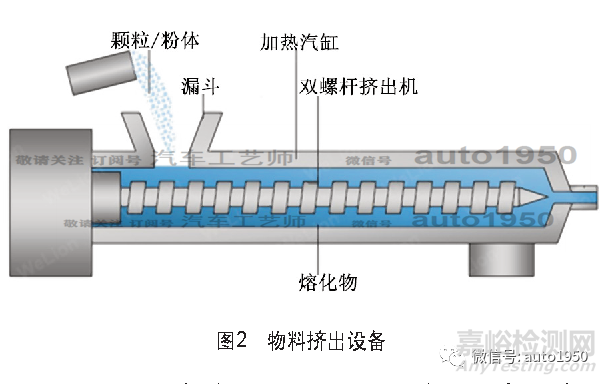

正极和电解质材料制备。将正极或电解质颗粒/粉体倒入漏斗中，通过汽缸加热，将粉体加热成熔化物，通过双螺杆挤出机的返混作用，将其混合为同质熔化物并挤出。要求给料的粒径等参数需要严格筛选，挤出机的压力、温度和转速要严格控制。熔体均一性好，黏度适当，聚体数量和大小适当（见图2）。

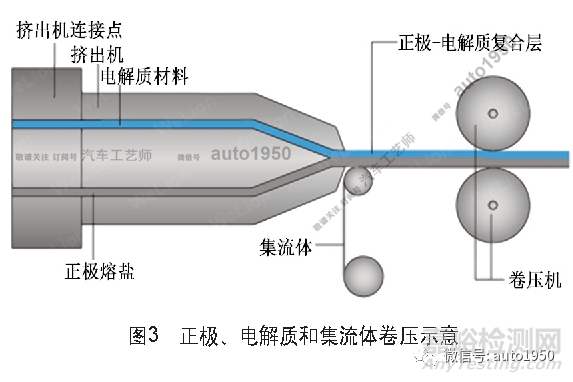

在挤出机连接点处分别通入混合好的正极和电解质物料，通过压力挤出，将正极和电解质黏合在一起，将正极集流体材料黏合在正极侧，通过卷压机压实。要求调整正极和电解质的厚度，调整温度、压力、转速，以保证均一性；薄膜厚度、层宽和层间粘接强度，需要针对具体材料确定温度，以保证黏度和流动性（见图3）。

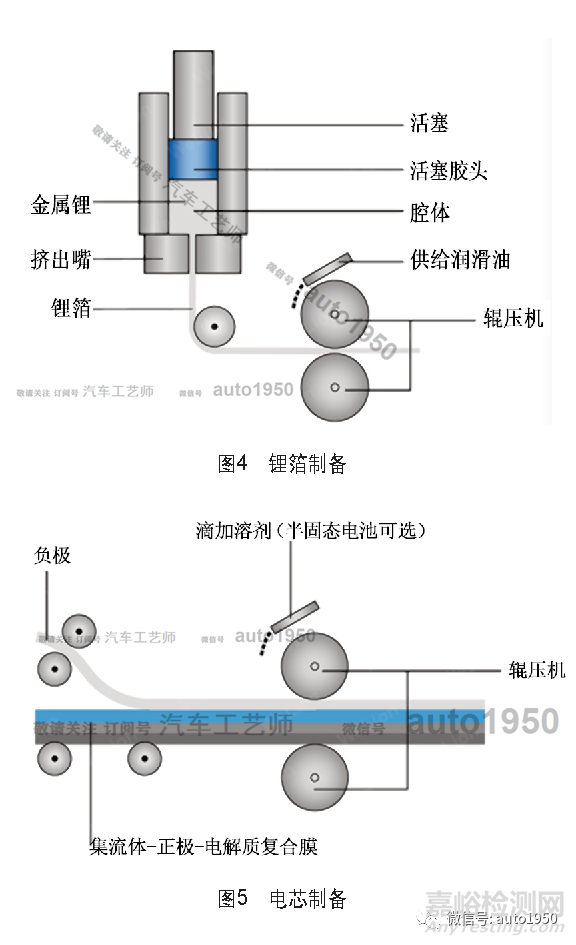

负极锂箔制备。将金属锂灌入挤出机腔体中，通过压力机挤出，形成柱状金属锂，通过挤压机形成锂箔。要求调整挤出速度和控体温度，调整压力、转速和润滑油量，以保证锂箔均一性（见图4）。

单体电芯制备。将负极锂箔铺在集流体-正极-电解质复合膜上（混合固液电池可考虑加电解液），通过卷压机将电芯压实（见图5）。

组装和化成。将制备好的极片用激光裁剪成固定尺寸；依照不同的需求，将极片按串并联的方式叠放在一起；对叠放好的极片进行压实和封装；经过化成和老化工序后，通过测试和评级，完成电芯制造。

2）清陶（昆山）新能源科技有限公司（以下简称清陶能源），采用高速分散手段，聚合物夹层作为“离子导电黏合剂”，通过改变浆料的浓度、浸渍时间、热处理温度、保温时间及升降温速度实现无机颗粒在聚合物骨架上的均匀连续分布。采用斜线、蛇形凹版辊微凹版印刷工艺，自主开发微凹辊工艺参数，实现微米级的均匀涂布。拥有粉体、浆料、电解质涂覆等完整工序，拥有完整的隔膜涂层授权发明专利保护体系。在复合电解质制备的基础上，开发了卷对卷制备复合电解质的新技术，可实现低张力、厚度小于20mm、幅宽大于500mm的复合固态电解质涂层卷对卷连续生产，年产能可达1000万m2（见图6）。

3）青岛大学郭向欣研究团队，在固态电解质膜产业化方面，开发了基于原位聚合的界面精准调控技术和卷对卷式制备技术（见图7），可实现基于氧化物固体电解质的柔性固态电解质复合膜的连续制备。提出采用层层涂布法，构筑了基于大载量正极和多级复合电解质膜的高能量密度固态锂电池。

4）北京理工大学陈人杰团队提出通过稳定电解质的热应力，来保证锂离子均匀沉积的界面优化设计思路。通过原位溶胶-凝胶法将无机Al2O3颗粒与离子液体电解质LiTFSI/Py13TFSI引入PEO聚合物基体中，制备得到一种新型柔性双网络复合聚合物电解质。

2.氧化物固态电池制造工艺

氧化物固体电解质具有相对较高的离子电导率和较稳定的化学特性，制备对环境要求不苛刻，易于大规模生产和应用。

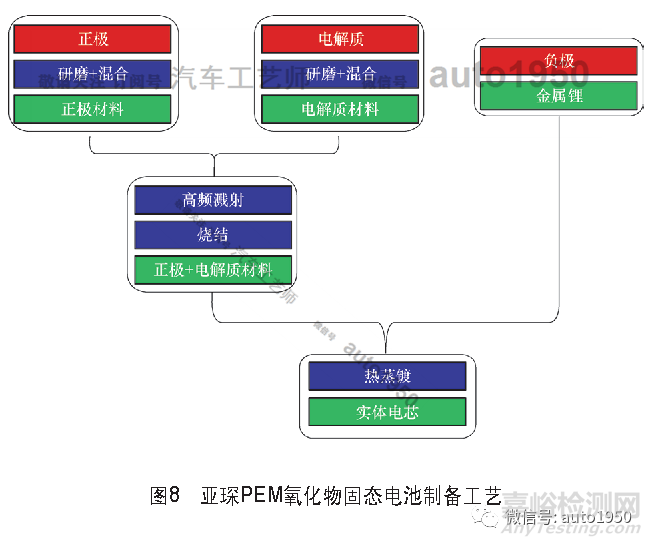

1）亚琛PEM氧化物固态电池制备工艺。工艺方法为：正极和固态电池电解质材料的制备通过球磨的方式进行；使用高频溅射法，将电解质材料溅射到正极材料表面；将复合好的正极-电解质材料进行高温烧结；通过电子束蒸发法将负极分布到电解质材料上（见图8）。

但这些烧结过程都是在高温下进行的，需要消耗大量的能量并且成本较高。2016年，宾夕法尼亚州立大学Randall课题组从大自然结晶致密的现象中得到了启发（比如：珍珠在水溶液中的形成过程，食盐、糖在潮湿环境中的结晶现象），利用水溶液形式的中间液相（水、醋酸溶液、碱溶液等），实现了陶瓷材料在室温到300℃的低温烧结，并且命名这种突破性的烧结方法为冷烧结技术。

2）浙江锋锂新能源科技有限公司（以下简称浙江锋锂）在氧化物固体电解质材料领域形成了NASICON型LATP材料和Garnet型LLZO（锂镧锆氧）材料两大产品体系，在2021年进行新型固体电解质材料基础研究、LATP及LLZO性能提升和批量工程技术开发，巩固与加强公司的核心技术，储备具有前瞻性的新产品和新技术，推进固体电解质材料的产业化。LATP产品可以以粉料、浆料和致密陶瓷片的形式向客户供货，形成了批量交付能力（见图9）。

3）清陶能源在纳米级LLZO研发方面实力雄厚，拥有完全自主知识产权，并具有LLZO量产能力（见图10）。产线布局有高能纳米球磨机、高精度喷雾干燥机和高真空气氛炉，可将前驱体研磨至100nm细度，同时控制颗粒的大小比例，实现产品受热均匀、均一性高的效果。2021年另外投入了一条新产线，窑炉出粉后，可以自动进行装钵二烧、粉碎工序也可以进行气流粉碎，提高自动化的同时，年产能在原产线的基础上可增加至250t。

4）青岛大学郭向欣团队揭示LLZO体相结构与表面缺陷影响离子传输的关键机理，获得高性能粉体的批量化制备技术；发现晶界补锂结合了气氛热压的先进制备方法；将渗流理论运用到有机/无机复合电解质中，制备出性能优异的柔性固态电解质膜；提出并采用固体电解质方案制备兼具高能量密度和高安全性的固态锂电池。

在氧化物固体电解质粉体材料（LLZO，LATP，LLTO等）产业化方面，2021年建成年产10t级的中试产线（见图11），已经为固态电池领头企业和多家研发机构稳定供货。

5）中国科学院上海硅酸盐研究所温兆银团队，基于混合溶剂介质体系的纳米固体电解质粉体技术，建立了年产15t LLZO、LAGP、LATP、Na-NASICON及Na-β″-氧化铝等氧化物电解质粉体的量化制造平台（见图12），实现了连续化。通过表面改性的纳米电解质陶瓷粉体，可实现在复合电解质中的均匀分散以及作为改性层应用于固态电池的界面改性和涂膜，开发了可连续化的陶瓷膜制备技术。

3.硫化物固态电池制造工艺

硫化物固态电解质具有超高的离子电导率和良好的机械性质，易于构筑完全不含电解液的全固态锂电池。但其空气稳定性差、合成工艺复杂、生产率低且生产成本高，极大地阻碍了硫化物电解质的大规模应用。硫化物电解质正处于快速发展阶段，但是当前硫化物的相关专利有60%以上被丰田申请，因此需要不断探索全新的解决方案和思路，以推动硫化物固体电解质的发展。

1）中国科学院物理研究所吴凡研究员课题组提出了一种全新的策略：以空气稳定的氧化物为原料，在空气环境中用一步气相法合成硫化物电解质，完全摆脱了手套箱，从而实现硫化物固态电解质全制备过程空气稳定，且大幅简化制备步骤，打破了产量的限制，助力空气稳定的硫化物电解质的大规模生产。进一步通过调整掺杂元素及浓度（50种组合），一步法制备的空气稳定硫化物离子电导率可达2.45mS/cm，是迄今为止所有报道的湿空气稳定和可恢复的锂离子硫化物电解质中最高的。与传统固相法步骤多、耗时、成本高、产量低及应用受限等缺点相比，一步气相法合成工艺具有用时少、成本低、产量大及应用范围广等优点。

2）国机集团桂林电科院朱凌云团队完成锂硫磷、锂硫磷氯及锂硅磷硫氯等多种硫化物系固体电解质粉末批量制备工艺研究。其最新研发的硫化物固体电解质粉末薄膜样品的锂离子传导率接近日本产品的技术水平，已批量供给美国通用汽车公司技术中心、中国一汽、中科院、清华大学、厦门大学、浙江大学及燕山大学等企业、科研单位及高校。团队作为第一起草单位组织起草了《动力电池薄膜离子电导率的测试方法》（NB/T 10827－2021）和《车用动力电池回收利用电芯绝缘性能及容量评定方法》（NB/T 10826－ 2021）两个国家能源行业标准的制定工作。
