1、背景研究

根据项目要求对阻燃产品某PP材料冲击强度稳定性测试进行分析，并固化注塑工艺。在注塑过程中，由于在同一个注塑机台有不同类别种类的产品进行制样，注塑工艺切换频繁，所以需要通过正交试验对注塑工艺进行分析，探究注塑工艺参数对该产品冲击强度测试结果的影响。

2、分析过程

主要考察五个注塑工艺参数，分别是注塑温度（A）、注射压力（B）、保压压力（C）、保压流量（D）和保压时间（E），采用正交试验法，每个因素取四个水平，根据正交表L16（45）进行正交实验设计，见表1。

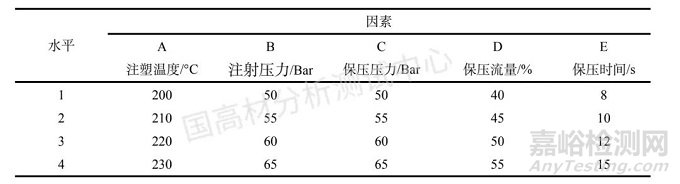

表1 正交试验因素水平表

各试验因素对冲击强度影响程度：注塑温度＞保压时间＞射胶压力＞保压压力＞保压流量，各试验因素对应的各水平对冲击强度影响趋势见图1。图1可知，冲击强度受注塑温度（A）影响最大，其均值极差偏差为7.12%，单值极差偏差为20.78%，在注塑温度为210°C时冲击强度最优，但注塑温度为230°C时冲击强度出现显著下降，即高温下阻燃剂的不稳定性对冲击强度产生较大的影响。其次为保压时间，保压时间越长，其冲击强度越大。

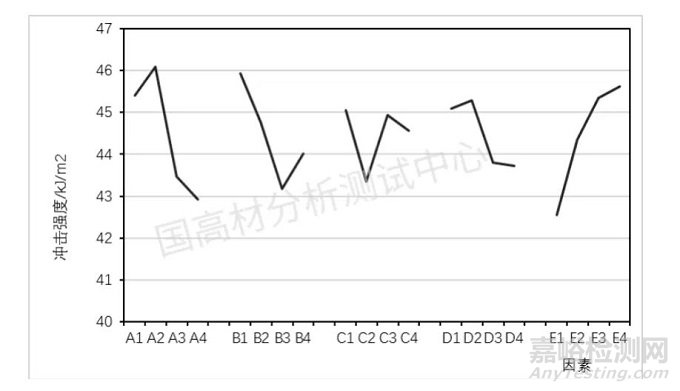

图1 各因素与冲击强度的关系图

3、分析结果

通过试验可知，某阻燃产品PP冲击强度受注塑温度和保压时间影响较大，要保证测试结果稳定性，注塑温度和保压时间控制最为关键。另外，通过正交实验得到最佳注塑工艺，与现行注塑工艺差异如下：

现行工艺与最佳工艺相比，其保压流量和保压时间存在差异，这两个因素中，冲击性能受保压时间影响较大，受保压流量影响较小。
