电压降是我们线束人常见的专业词汇，但是还有部分人不知道电压降是什么，怎么去测量电压降。接下来小编就为大家简单科普一下，希望可以帮到你。
我们常说的电压降又称为电压或电位差，表示为U，单位伏特（V），是描述电场力移动电荷做功本领的物理量。
线束行业的端子压接常常参考USCAR 21的标准，那么小编就教你怎么去测量电压降。
首先，见USCAR 21 原文：
电压降测量过程
本测试用于端子压接>6mm2导线电压降测试。
目的
1. 本过程定义了高能级环境下静态压接连接电压降的测量。本过程适用于验证端子与线径>6mm2导线连接。
2. 在样品上加上电流以便测量电压降。本测试过程中电源电压允许浮动。
样品
1. 每个测试高度至少准备10个样品用于测试。需获得至少3组连续压接高度（最大、最小值和中值）的产品测量数据。可以准备超过3组样品同时测量以确保可以选出3组连续高度符合的样品。在加速老化和电压降测量后，这些样品可用于拉力测试。
2. 准备3个样品用于确定4.5.6.4-第6步电压降计算扣除的参考值。这些“待扣除”样品上需焊锡。在电压降测试中所有样品测试方法完全相同。这些“待扣除”样品除了焊锡以外，端子种类、导线种类、样品长度和其他样品完全相同。本测试使用3个“待扣除”样品电压降的平均值。
注：建议样品长度为150mm，可是>150mm的样品也可接受，前提是在样品的处理和使用过程中没有影响。在本试验的串连电路中，连接电源的样品可能必须大于该尺寸。待扣除样品和测试样品长度相同。
3. 在样品距端子压接翼后边缘75 ± 3 mm 处准备电压降测量点。

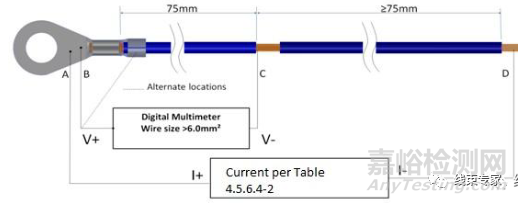

4. （为获得一致的读数）在图4.5.6.2的测量点C处中间剥头或端部剥头，进行焊锡。如果塑线压接翼未触及芯线，电压测试正极可以连接在塑线压接翼上。
注：本标准中要求使用同一套样品连续的进行高低温和温湿循环后进行测试 。
对于多芯线，大电流评估，电压降测量最小的导线。测试电流基于所选择的导线。
设备
1. 电压0~20 V， 电流根据所需的直流电源DC（0~20V, 最小100A ）
2. 数字式电压表
3. 测试台。
注：测试样品尽可能减少相对运动，以减少对测量值的影响。测试台开发在空气中。为保持测量重复性，尽量小心避免开窗导致的穿堂风、高频辐射等影响。
步骤
1. 按照4.2节进行目视检查
2. 根据表4.5.6.4-2和导线尺寸在图4.5.6.2的A点和D点间加载电流。
3. 在样品加载电流后等待温度达到稳定。
4. 测量和记录3个待扣除样品电压降。测量点位于压接翼后边缘75 ± 3 mm 处。这3个样品的平均电压降将用于第6步。（如果样品连接进串连电路，焊锡样品和其他样品一起进行测试）。
5. 测量和记录每个样品端子和导线测量点B和C之间的电压降。
6. 计算并记录导线压接处的电压降：压接电压降等于第5步测量的整个样品的电压降，减去第4步测量的3个“待扣除”电压降平均值。
注：只要B点和C点的电压降测量可行，且不影响其他样品测量，样品可以全部串连在一起接在电源上。在使用电压降方法验证>6mm2 导线压接过程，给两个或多个端子加载电流的时候，可以在样品两端使用膨胀螺丝或进行端子压接。用串连电路一次对所有样品加载电流可以减少设置、测量、环境导致的错误或偏差。
当然，USCAR 21只是笼统地教你怎么去测，具体步骤没有详细，那么本次小编就具体教你怎么去测。
1. 首先准备两个设备：
（1）VICTOR 8145B双显台式数字万用表（型号不限，根据自己选择）
（2）DPS-3005D可调直流稳压稳流电源（型号不限，根据自己选择）

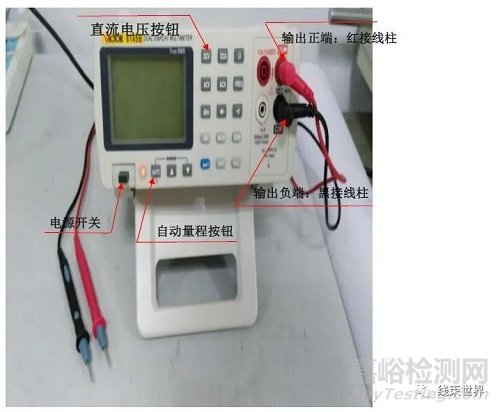

VICTOR 8145B双显台式数字万用表示意图
DPS-3005D可调直流稳压稳流电源示意图
2. 接下来我们按照下面的步骤
1．使数字万用表和稳流电源两台设备在“关”状态。
2．检查保证两台设备使电流源的输出正端接红接线柱，输出负端接黑接线柱；
3．打开数字万用表电源，按下“自动量程”按钮和“直流电压”按钮。
4．打开稳流稳压源电源，按下“
” 按钮，将电压调至0~20V。
5．将稳流稳压源的测试笔接在测试样品A、D点上，检查保证接线正确后，再顺时针慢慢调节稳流稳压源上电流旋钮，使输出电流至所需要的稳定电流值，在打开“电压输出按钮”
6．将数字万用表的测试笔接在测试样品的B、C点和D、C点上，分别记录测量数值。
接法如下：（D2JB/C1UL标准：SAE/USCAR-21 版本号3 第24页）
7．将数字万用表测量出来的B、C点电压值-D、C点电压值，即可得出所测样品的电压降值。
8．将稳流稳流源调节旋钮和稳压调节旋钮逆时针调至最小，关闭电源，再关闭数字万用表电源，测试完毕。
3. 可接受标准：
（电压降测试判定标准见SAE/USCAR-21 版本号3 第24、25页）
