绝缘电阻和电气强度都是产品的电气性能考核项目，两者究竟有什么区别呢？是否可以相互替代呢？本期推文，我们的专家将从测试目的、测试方法、不合格原因等方面为大家解读这个问题。
1.绝缘电阻
绝缘电阻是指用绝缘材料隔开的两个导体之间，在规定条件下的电阻，取决于试样的体积电阻和表面电阻。
2.电气强度
电气强度是指材料能承受而不致遭到破坏的最高电场强度。
3.两者区别
3.1 测试目的
|
绝缘电阻 |
电气强度 |
|
对产品在指定环境条件下，产品绝缘性能的考察，以防止发生短路、触电等事故。对于GB 17761-2018来说，主要考核电动自行车在经过淋水、涉水测试后，整车的绝缘性能。 |
对产品在指定条件下，产品或部件的耐压、耐电场性能的考察，确认产品在高压或高场强条件下产品不出现漏电、击穿、闪络现象，以降低通常使用条件下，使用人员的触电、灼伤风险。对于GB 17761-2018来说，只考核电动自行车通常环境下的电气强度。 |
3.2 测试方法
绝缘电阻（GB 17761-2018 /第7.2.8条款）：按要求淋水、涉水试验后，检查电动自行车是否可以正常骑行，各电器部件功能是否正常工作；同时在5min内对试验车进行绝缘电阻测量，断开蓄电池电路，将500V兆欧表或绝缘电阻测试仪“L”端分别连接试验车线路的正极或者负极，将“E”端依次接车架、车把和电动机的外壳，测量试验车的绝缘电阻。

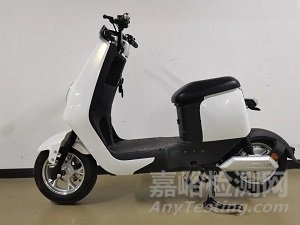

图 1 准备淋水与正在测量绝缘电阻的电动自行车
电气强度（GB 17761-2018 /第7.4.1.3条款）：测量时应当将控制线路，动力蓄电池断开，将耐电压测试仪正极连接试验车线路的正极或负极，耐压测试仪的负极连接到车架或接地保护端，打开试验车的电源开关，试验电压为500 V，跳闸电流设定为10 mA，持续1min，观察是否出现击穿或闪络现象。

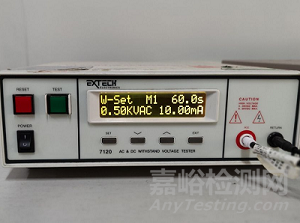

图 2
3.3 不合格原因
|
绝缘电阻
（GB 17761-2018/6.1.8）
|
电气强度
（GB 17761-2018/6.3.1.3）
|
|
1. 产品防水性能较差
2. 未采用防水等级高的零部件
3. 线路接插件未做防水处理
4. 产品电线接插件未打防水胶
5.电机密封性能不良等
|
1. 绝缘失效，如生产组装过程中元件或材料绝缘破坏引发部分部位绝缘失效
2.绝缘劣化，如暴露在空气中的部件的绝缘表面因环境原因导致的绝缘材料性能降低、绝缘劣化等
|
4、两者关系
绝缘电阻试验和电气强度试验是两个不同的试验项目，绝缘电阻合格不能等同视为电气强度合格。如果产品的绝缘电阻值较低，其电气强度测试不合格的可能性较大；如果测试电气强度不合格后，再次测试绝缘电阻，很大可能出现不合格。
5、结论
绝缘电阻与电气强度两个检测项目都是电气安全性能项目，两者关注的方向不同、测试方法不同、测试过程对样品的损伤不同，两者不可相互替代。
测试时，通常先进行绝缘电阻检测，再进行电气强度测试；对于有特殊试验条件的除外。
