摘要
公安部在16个城市试点基础上，在全国分两批推广机动车检验标志电子化，为机动车所为了研究环境温度对陶瓷基复合材料拉伸性能的影响，在室温和800℃，1 000℃，1 200℃惰性气体保护环境下开展了二维编织SiC/SiC复合材料的拉伸试验。采用数字图像相关技术采集了高温环境下试件的变形数据。通过光学显微镜和扫描电子显微镜拍摄了试件的断口形貌。结果表明：800～1 200℃内，二维编织SiC/SiC复合材料的拉伸应力-应变响应同样具有明显的双线性特征，初始线性段的弹性模量与室温测试结果相近，高温环境下第二线性段弹性模量低于室温环境；800～1 200℃惰性气体环境下材料拉伸强度较室温环境低20%左右；温度主要影响材料中纤维与基体的结合状态和SiC纤维的强度。一方面，温度越高断口纤维拔出情况越严重；另一方面，温度越高SiC纤维强度越低，二维编织SiC/SiC复合材料强度也有所下降。有人、驾驶人以及相关行业和管理部门提供电子证照服务。
1、 引 言
以燃烧室和涡轮叶片为例的航空发动机热端部件在工作中承受着超高热负荷的作用，这类部件的服役环境要求其制造材料具备优异的热机械与热化学特性。陶瓷基复合材料因其具有高比强度、高比模量、耐高温、抗烧蚀、抗氧化和低密度等特点被认为是上述部件的理想应用材料［1］。二维编织 SiC/SiC复合材料是近年来学者们关注较多的一种陶瓷基复合材料，其在国外均已初步应用于工程实际［2-4］。考虑到航空发动机热端部件中不同部件之间、同一部件不同位置的环境温度差异较大，为了在结构设计中评估部件的强度和变形情况，必须明确环境温度对材料拉伸性能的影响。
截止目前，国内外学者们对陶瓷基复合材料的拉伸力学性能开展了大量研究工作。Prewo［5］最早开展了 SiC/LAS 层合板的单向拉伸试验，发现试验温度会对材料的拉伸性能产生影响。Wang 等［6］开展了二维编织 C/SiC 复合材料的拉伸试验，结果表明材料的损伤起始于基体开裂，材料的断裂是由纱线内纤维的损伤程度决定。陶永强等［7］基于二维编织陶瓷基复合材料的单向拉伸试验结果，指出拉伸应力-应变曲线包含损伤初始、损伤发展和纤维断裂三个阶段。梅辉等［8］同样基于拉伸试验结果，提出陶瓷基复合材料在拉伸载荷下的损伤演变过程中，主要损伤模式包括基体开裂、横向纤维束开裂、纤维/基体界面脱粘、纤维束断裂和纤维拔出。李潘等［9］开展了二维编织 SiC/SiC 复合材料室温拉伸试验，获取了材料在室温环境下的拉伸应力-应变曲线和宏观断口形貌。杨成鹏等［10］研究了界面对陶瓷基复合材料拉伸性能的影响，结果表明界面脱粘程度对材料的模量和强度均有较大影响。上述试验研究成果阐明了室温环境下陶瓷基复合材料的拉伸应力-应变响应特性，揭示了室温环境下材料的损伤演变过程和主要失效模式。
近些年，有学者进一步研究温度、氧气等环境因素对陶瓷基复合材料拉伸性能的影响。Sánchez 等［11］研究了纤维/基体间的界面性能对材料拉伸性能的影响，研究结果表明界面性能受环境温度影响明显。陈明明等［12］开展了平纹层叠 SiC/SiC 复合材料在室温和高温 1 200 ℃空气环境下的单向拉伸试验，其测试结果表明 1 200 ℃空气环境下因界面层氧化导致断口纤维拔出长度要高于室温环境，高温环境下的失效应变更高。王锟等［13］在室温和高温 1 300 ℃惰性气体和湿氧环境下开展了平纹编织 C/SiC 复合材料的拉伸试验，结果表明温度和氧气环境都会影响材料的拉伸强度和损伤过程。乔生儒等［14］开展试验研究了 3D C/SiC 复合材料在室温至高温 1 500 ℃不同温度下的拉伸性能，结果表明材料的损伤起始应力、基体裂纹饱和应力和断裂应力均随温度升高而增大，在 1 300 ℃达到最大值，随后开始下降。Lee 等［15］在高温 1 100 ℃环境下开展了陶瓷基复合材料的拉伸试验，结果表明在 1 100℃下材料仍然具有较高的强度保持率。罗国清［16］试验研究了室温和高温环境下3D C/SiC 复合材料的拉伸性能，指出温度对材料的拉伸力学性能有较大影响。Guo 等［17］对不同温度条件下 SiC/SiC 复合材料的拉伸性能进行了试验研究，结果表明不同温度下材料的拉伸应力-应变曲线均表现出明显的非线性特征。Lu 等［18］试验研究了高温1 500 ℃氧化环境下，SiC/SiC 小复合材料微观结构与力学性能变化，结果表明在氧化环境下 SiC/SiC 小复合材料的拉伸强度会随着温度的升高而逐渐降低。Guo 等［19］试验测试了高于 1 000 ℃的湿氧环境对 SiC/SiC 复合材料微观结构与力学性能的影响，结果表明高温湿氧环境下 SiC/SiC 复合材料的力学性能会由于界面层被氧化而明显衰弱。上述研究结果表明，温度和氧气等环境因素对陶瓷基复合材料的拉伸性能存在显著影响。环境温度对不同组分和不同预制体结构的陶瓷基复合材料拉伸性能的影响规律不同。此外，温度和氧气环境两个因素之间存在耦合关系，过往研究中针对温度单一因素对陶瓷基复合材料拉伸性能影响的试验研究较少。
目前，公开文献中未见高温无氧环境下二维编织 SiC/SiC 复合材料的拉伸性能研究。试件变形数据采集是陶瓷基复合材料在高温无氧环境下力学性能试验中的一大难题。Yu 等［20］在二维针刺 C/SiC 复合材料的剪切试验中采用了数字图像相关（DIC，DigitalImage Correlation）非接触式测量方法，结果证明这一方法对复合材料的变形采集效果良好。本文分别开展了室温环境，高温 800 ℃，1 000 ℃，1 200 ℃惰性气体环境下二维编织 SiC/SiC 复合材料的拉伸试验。采用 DIC 技术实现了高温环境下试验拉伸变形数据的采集，绘制得到各个测试温度下材料的拉伸应力-应变曲线。在光学显微镜和扫描电子显微镜下对试件断口进行了观测。基于结果分析了环境温度对材料弹性模量、拉伸强度、失效应变的影响以及不同环境温度下材料断口形貌的差异。
2 、方 法
2.1 试验材料
本文所用材料为二维编织 SiC/SiC 复合材料。材料制备过程主要包括二维编织 SiC 预制体制备、BN界面沉积和 SiC 基体沉积。预制体制备使用连续 SiC纤维在 x，y 方向以 1∶1 体积分数比进行编织，厚度方向的铺层数量为 8 层。采用化学气相沉积法（CVI，Chemical Vapor Infiltration）工艺在纤维表面沉积 BN界面和SiC基体。制备得到的材料中 SiC纤维体积百分比约为43.5%，基体体积百分比约为40.8%，孔隙率约为15.7%。

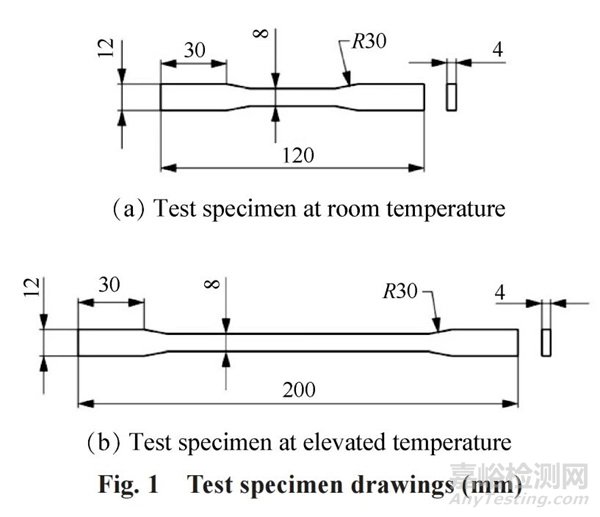

参考ASTM C1359-18 试验标准设计得到如图 1所示的试验件图纸。其中，图 1（a）为室温环境下的试验件尺寸。试验件长度为 120 mm，试验件厚度为4 mm，夹持段宽度为 12 mm，标距段宽度为 8 mm。图1（b）为高温环境下的试验件尺寸。高温环境下为了满足试验需求，将试验件长度增加到了 200 mm，标距段长度有所增加，其余尺寸与室温试验件相同。
2.2 试验方法

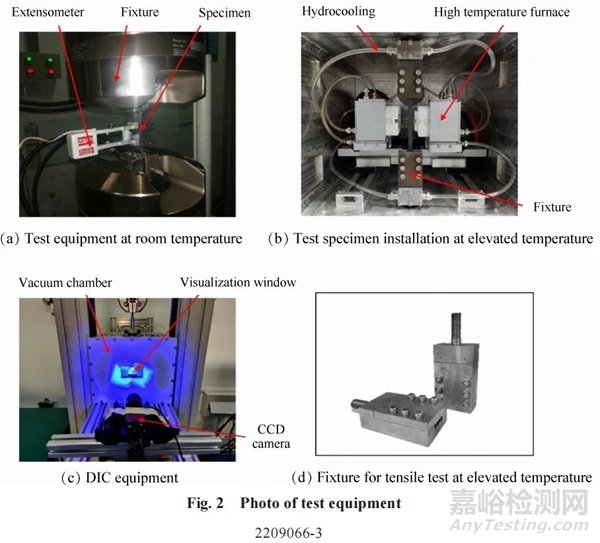

图 2 给出了室温与高温环境下二维编织 SiC/SiC复合材料拉伸试验的试验过程及所用设备。如图 2（a）所示，室温环境下采用电液伺服试验机进行加载，在试验件标距段安装引伸计采集变形数据。如图 2（b）所示，在高温拉伸试验中，本文采用了惰性气体环境箱内置高温炉的方式来提供指定温度下的无氧试验环境。环境箱通过气体管路连接真空泵和惰性气体气源。通过真空泵多次抽真空以去除环境箱内的氧气，惰性气体气源用于维持环境性内的无氧环境并保持内外压差。高温炉内装有多个温度传感器用于监测试件表面温度。本文采用非接触式的数字图像相关技术来采集试件在高温拉伸过程中的变形数据。如图 2（c）所示，DIC 技术所用设备主要包括CCD 相机、支撑支架、外部灯光和透视观察窗。当高温炉内试件表面温度上升至 800 ℃以上，试件周围由于热辐射作用会呈现为红亮状态。为了消除热辐射的影响，本文在 CCD 相机镜头前添加了固定波长滤波片，采用蓝光灯代替 LED 等对试件表面进行光亮补偿。试验均采用位移控制方式，加载速率为0.2 mm/min。

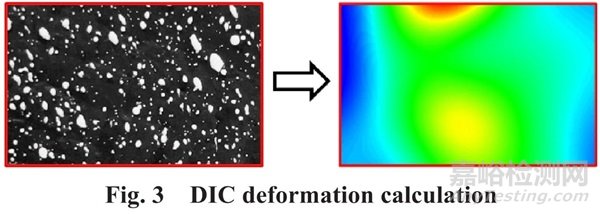

试验完成后，使用 DIC 后处理软件对采集到的试件图像进行处理。如图 3 所示，框选图像中试件表面散斑区域，选区大小横向宽度应不小于 2/3 的试件标距段宽度。根据选区内部白色散斑的变化情况，计算得到云图所示的试件变形分布。对云图数据进行提取即可得到试件的变形与应变数据。使用扫描电子显微镜对试验件断口进行观察，分析材断口形貌的差异以及温度对材料拉伸性能的影响。
3 、结果与讨论
3.1 应力应变响应分析
图 4 给出了室温、800 ℃，1 000 ℃，1 200 ℃四种环境温度下测试得到的二维编织 SiC/SiC 复合材料的拉伸应力-应变曲线。从图中可以看出，所有测试温度下材料的拉伸应力-应变曲线变化趋势基本一致，均表现出明显的双线性特征。可以看出，高温环境下二维编织SiC/SiC复合材料的拉伸强度明显低于室温环境的测试结果。初始线性段材料弹性模量在室温环境与高温环境下基本一致。高温环境下材料第二线性段弹性模量要比室温环境小，表明材料在高温环境下具有更高的韧性。

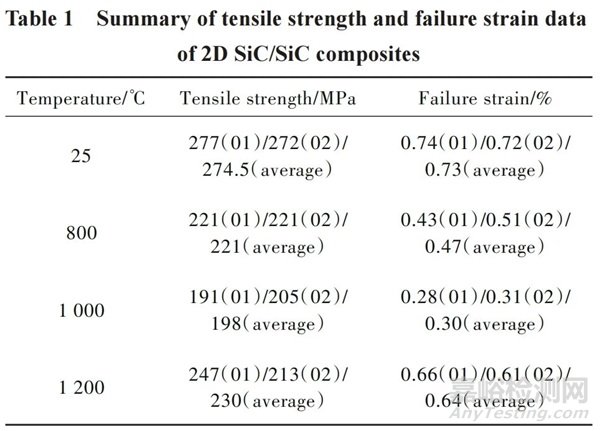

表1 给出了从拉伸应力-应变曲线中提取得到的不同测试温度下二维编织SiC/SiC复合材料的拉伸强度和失效应变数据的汇总结果。表中包含了各个测试温度下两条曲线各自的数据和两者的平均值。

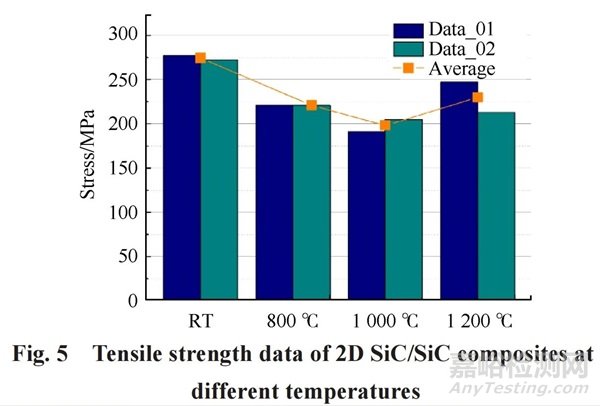

根据表 1 数据绘制得到了如图 5 所示的不同环境温度下二维编织 SiC/SiC 复合材料拉伸强度的分布规律。从图中可以看出，800 ℃~1 200 ℃高温环境下材料的拉伸强度均较室温环境更低，其中 1 000 ℃环境下测试得到的拉伸强度最低。从分散性来看，室温和 800 ℃环境下不同试件之间的测试结果差别很小，1 000 ℃下两个数据之间的偏差为 7.33%，1 200 ℃下两个数据的偏差为 16.0%。这一数据差异表明，环境温度有可能会对二维编织 SiC/SiC 复合材料拉伸强度的分散性产生影响，材料拉伸强度的分散性随着温度升高有逐渐上升的趋势。

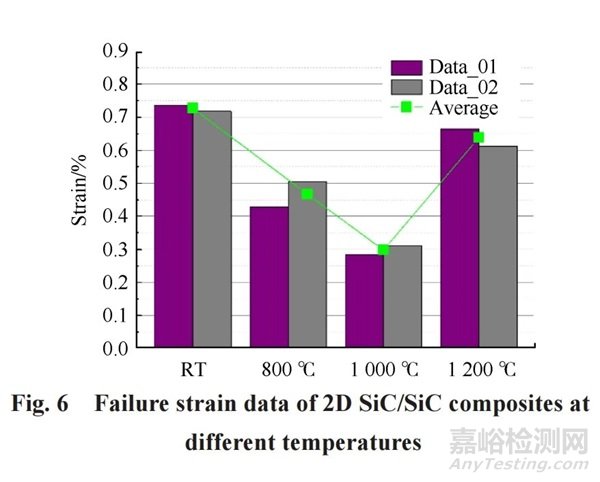

如图 6 所示，二维编织 SiC/SiC 复合材料在不同温度下的失效应变分布趋势与拉伸强度结果相似，更高的拉伸强度对应更大的失效应变。相较于拉伸强度，不同温度下失效应变的变化程度更大，表明应变对环境温度的敏感性更高。
3.2 断口形貌分析

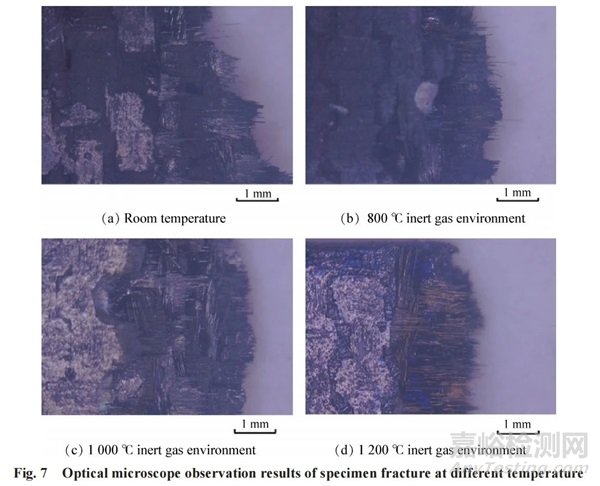

图 7 给出了在光学显微镜下观察到的不同测试温度下试件的断口形貌。对比图中结果可以看出，室温环境下断口处相邻铺层的破坏位置差异较大，同一铺层内沿加载方向的破坏位置也不一致，断口参差不齐。相比之下高温环境的断口更为平整，表明高温环境下二维编织 SiC/SiC 复合材料内部力学性能更为均匀。从图中还可以看出，试验温度越高，断口纤维拔出数量和长度越大。造成这一现象的可能原因是随着温度的升高，纤维与基体之间的结合强度会减弱。
进一步在扫描电子显微镜下对试件破坏断口进行观测进一步在扫描电子显微镜下对试件破坏断口进，拍摄得到断口细观形貌如图 8 所示。对比图8（a）~（d）左侧断口截面可以进一步验证光学显微镜下的观测结果，即室温环境下材料的拉伸断口参差不齐，而高温环境下断口明显更为平整。进一步放大视图，对比图 8（a）~（d）右侧断口局部形貌可以清晰地看到，三个高温拉伸试件局部纤维拔出数量明显 较 室 温 拉 伸 试 件 多 ，拔 出 纤 维 的 长 度 也 更 长 。1 200 ℃ 拉 伸 试 件 断 口 纤 维 拔 出 长 度 也 明 显 大 于800 ℃和 1 000 ℃的试件断口。基于上述断口观察结果可以推测，环境温度会影响二维编织 SiC/SiC 复合材料纤维与基体之间的结合强度。纤维与基体之间结合强度不同在试件断口细观形貌上表现为纤维拔出数量和拔出长度的差异。从材料拉伸应力-应变曲线的全过程来看，在初始线性段，材料内部无损伤产生，室温与高温环境下材料的拉伸模量基本一致。当载荷增加到基体开裂应力时，材料内部开始萌生裂纹。随着载荷的增加，裂纹附近基体和纤维会发生脱粘。在这一阶段，温度的影响开始显现。温度越高材料内部纤维与基体之间结合强度越低，界面脱粘程度越严重。这一现象在拉伸应力-应变曲线上反映为相同载荷下，高温试件的变形更大。另一方面，温度会影响 SiC 纤维的强度。高温环境下 SiC纤 维 的 微 观 结 构 会 发 生 改 变 ，纤 维 强 度 会 有 所 降低［21-22］。当载荷增大至接近试件的承受极限时，纤维与基 体 之 间 的 脱 粘 已 得 到 充 分 发 展 ，材 料 主 要由 完 好纤维承载。高温环境下由于纤维强度有所削弱，导 致二维编织 SiC/SiC 复合材料在高温下的拉伸强度也较室温更低。
4、 结 论
本文通过研究，得到如下结论：
（1）800~1 200 ℃内，二维编织 SiC/SiC 复合材料的拉伸应力-应变响应呈现出与室温环境相同的双线性特征，环境温度对材料初始线性段影响不明显，第二线性段弹性模量随温度升高而降低，温度越高材料的韧性越强。
（2）无氧环境下温度条件会对二维编织 SiC/SiC复合材料的拉伸强度产生影响，800~1 200 ℃高温无氧环境下材料拉伸强度较室温环境低 20% 左右。
（3）无氧环境下温度会影响二维编织 SiC/SiC 复合材料纤维与基体的结合强度。温度越高，纤维与基体的结合强度越弱，材料断裂时纤维拔出情况越严重。
参考文献
[1]HALBIG M C,JASKOWIAK M H,KISER J D,et al.Evaluation of ceramic matrix composite technology for aircraft turbine engine applications[C].Grapevine:51st AIAA Aerospace Sciences Meeting Including the New Horizons Forum and Aerospace Exposition,2013.
[2]VERRILLI M,CALOMINO A,THOMAS D J,et al.Characterization of ceramic matrix composite vane subelements subjected to rig testing in a gas turbine environment[C].Seattle:Fifth International Conference on High Temperature Ceramic Matrix Composites,2004.
[3]ROBINSON R C,HATTON K S.SiC/SiC leading edge turbine airfoil tested under simulated gas turbine conditions[C].Grapevine:23rd Annual Conference on Composites,Materials,and Structures Sponsored by the American Ceramic Society,1999.
[4]MURTHY P,NEMETH N N,BREWER D N,et al.Probabilistic analysis of a SiC/SiC ceramic matrix composite turbine vane[J].Composites Part B Engineering,2008,39(4):694-703.
[5]PREWO K M.Tension and flexural strength of silicon carbide fibre-reinforced glass ceramics[J].Journal of Materials Science,1986,21(10):3590-3600.
[6]WANG Z G,LAIRD C,HASHIN Z,et al.The mechanical behaviour of a cross-weave ceramic matrix composite[J].Journal of Materials Science,1991,26(19):5335-5341.
[7]陶永强，矫桂琼，王波，等.2D编织陶瓷基复合材料应力-应变行为的试验研究和模拟[J].固体力学学报，2010,31(3):258-268.
[8]梅辉，成来飞，张立同，等.2维C/SiC复合材料的拉伸损伤演变过程和微观结构特征[J].硅酸盐学报，2007,213(2):137-143.
[9]李潘，王波，甄文强.2D-SiC/SiC陶瓷基复合材料的拉伸本构模型研究[J].中国陶瓷工业，2013,20(5):10-14.
[10]杨成鹏，矫桂琼.界面对纤维增强陶瓷基复合材料拉伸性能的影响[J].复合材料学报，2010,27(3):116-121.
[11]SáNCHEZ J M,ELIZALDE M R,DANIEL A M,et al.Interfacial characterization of 2D woven SiC/SiC and crossply 0°/90°CAS/SiC composites[J].Composites Part A Applied Science&Manufacturing,1996,27(9):787-792.
[12]陈明明，陈秀华，张大旭，等.平纹叠层SiC/SiC复合材料室温和高温拉伸行为与破坏机理[J].上海交通大学学报，2019,53(1):11-18.
[13]王锟，陈刘定，郑翔.平纹编织C/SiC复合材料在室温和高温环境下的拉伸行为[J].航空材料学报，2010,30(1):78-84.
[14]乔生儒，罗国清，杜双明，等.3D-C/SiC复合材料的高温拉伸性能[J].机械科学与技术，2004,23(3):335-338.
[15]LEE S S,ZAWADA L P,STAEHLER J M,et al.Mechanical behavior and high-temperature performance of a woven nicalon/Si-N-C ceramic-matrix composite[J].Journal of the American Ceramic Society,1998,81(7):1797-1811.
[16]罗国清.3D-C/SiC复合材料的拉伸性能[D].西安：西北工业大学，2003.
[17]GUO S,KAGAWA Y.Temperature dependence of tensile strength for a woven boron-nitride-coated Hi-nicalon?SiC fiber-reinforced silicon-carbide-matrix composite[J].Journal of the American Ceramic Society,2001,84(9):2079-2085.
[18]LU Z,YUE J,FU Z,et al.Microstructure and mechanical performance of SiCf/BN/SiC mini-composites oxidized at elevated temperature from ambient temperature to1500℃in air[J].Journal of the European Ceramic Society,2020,40(8):2821-2827.
[19]GUO F,CHEN X,CHENG G,et al.Microstructural and mechanical evolution of SiCf/SiC composites in wet oxygen atmosphere above 1000℃[J].Ceramics International,2022,48(6):8473-8480.
[20]YU G,GAO X,XIE C,et al.In-plane shear damage behaviours of 2D needled C/SiC composites[J].Fatigue&Fracture of Engineering Materials&Structures,2019,42(2):454-465.
[21]YAO R,WANG Y,FENG Z,et al.The effect of hightemperature annealing on tensile strength and its mechanism of Hi-nicalon SiC fibres under inert atmosphere[J].Fatigue&Fracture of Engineering Materials&Structures,2008,31(9):777-787.
[22]CAO S,WANG J,WANG H,et al.Effect of heat treatment on the microstructure and tensile strength of KD-IISiC fibers[J].Materials Science&Engineering A,2016,673:55-62.
来源：推进技术2024年01期2024, v.45;No.319(01) 217-223
杜金康,于国强,庞洋龙,张华军,梁小强,高希光,宋迎东.环境温度对二维编织SiC/SiC复合材料拉伸性能的影响研究[J].推进技术,2024,v.45;No.319(01):217-223
