目的是：

模拟DUT在半波暗室内暴露于由天线（天线模拟除发动机，电动马达以外的车外辐射干扰）产生的辐射电磁场中抗扰性的试验。只适用于连续窄带电磁场的干扰抗扰度的测试。

结果判定：

未明确规定，经过自由场中各种天线发射具体参考TL 82166_2009.05 Section6.2 Page9（Table3，Figure5）强度、频段、等级;观察产品试验后是否能继续正常工作来证实。

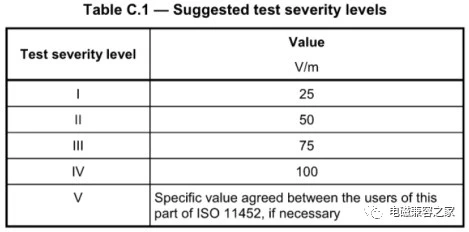

一）测试严酷等级

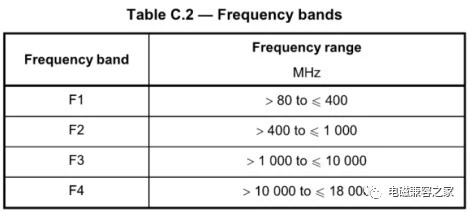

二）测试频段

三）测试布置

3.1） 接地平面

1) 接地平面应是一块长度不小于 2000mm、 宽度不小于 1000mm， 厚度不小于0.5mm 的铜制、 黄铜材质或镀锌钢制薄板。（注：如原定的 2000mm*1000mm 不足以放置整个测试系统， 则地平面需比以整个系统尺寸为基础向外扩 200mm）

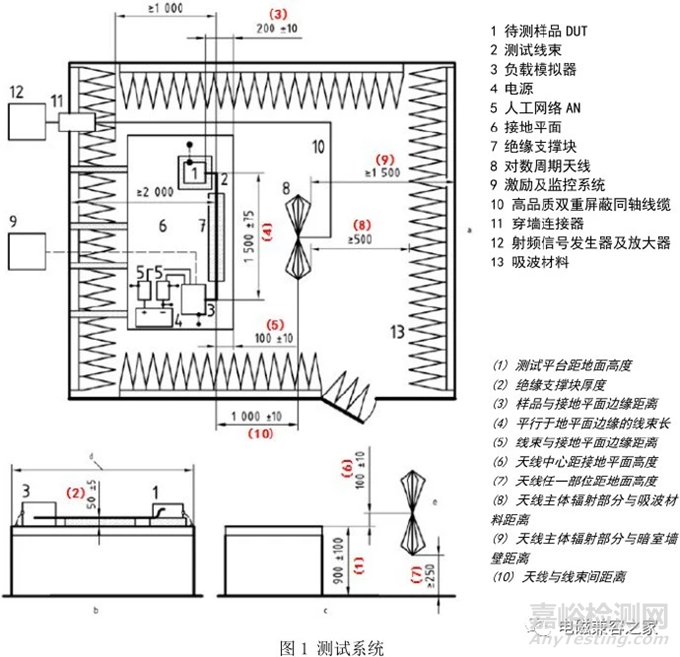

2) 接地平面放置在一个高度为（900±100） mm 的测试平台应上（如图 1c 中(1) 所示）

3.2） 电源及人工网络（AN）

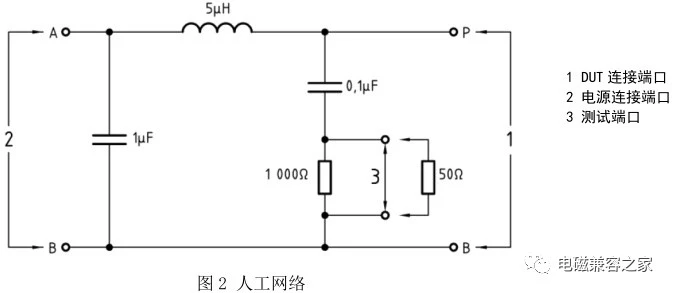

1) 每个待测样品与其电源直接均需通过 AN（5uH/50， 如图 2 所示） 连接

2) AN 的数量取决于 DUT 在汽车上的安装方式：

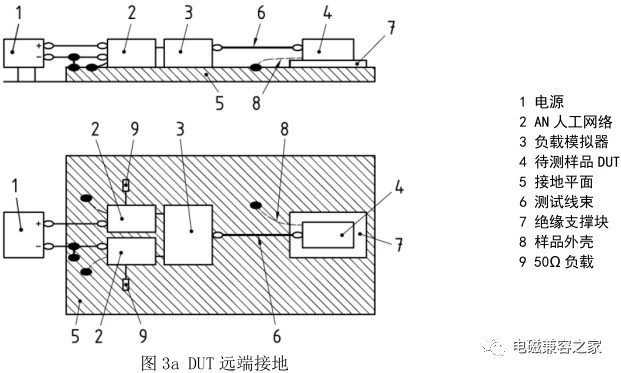

a) 如果汽车电源回流线超过 200mm（远地）， 则布置 2 个 AN， 一个连在电源正极线， 一个连在回流线上

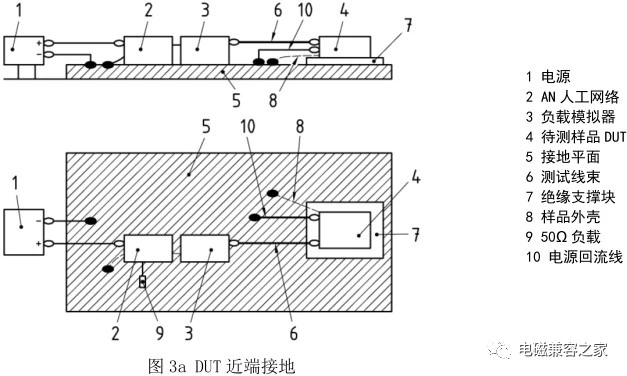

b) 如果汽车电源回流线小于 200mm（近地）， 则布置 1 个 AN， 连在电源正极线上

3) AN 直接放置在接地平面上， 其外壳需与接地平面绑定

4) 电源回流线需与接地平面相连

5) AN 的测试端口阻抗应为 50

3.3） 待测样品 DUT 放置：

1) 样品需放置在一个（50±5） mm 厚（如图 1b 中(2) 所示） 的低介电常熟绝缘支撑块上， 绝缘块放置在接地平面上；

2) 样品距接地平面的边缘距离为（200±10） mm（如图 1a 中(3) 所示）

3.4） 线束放置：

1) 平行于接地平面前边缘的线束部分长度为（1500±75） mm（如图 1a 中(4) 所示）

2) 连接 DUT 与模拟负载的线束长度不应超过 2000mm

3) 线束应放置在一个（50±5） mm 厚（如图 1b 中(2) 所示） 的低介电常熟绝缘支撑块上， 绝缘块放置在接地平面上

4) 线束与接地平面前边缘的距离为（100±10） mm（如图 1a 中(5) 所示）

3.5） 负载模拟器放置：

1) 负载模拟器可直接放置在接地平面上， 此时其直流电源线应通过 AN 连接；且当其外壳为金属外壳时外壳应与接地平面相连；

2) 负载模拟器也可以不直接放置在接地平面上， 而是放置接地平面的相邻位置， 此时其外壳需与接地平面相连；甚至放置在屏蔽室外， 此时需要通过线束接地。

3.6） 场发生器（天线） 放置：

1) 天线相位中心距接地平面的高度为（100±10） mm（如图 1c 中(6) 所示）

2) 天线任一部位距离地面的高度不低于 250mm（如图 1c 中(7) 所示）

3) 天线主体辐射部分距吸波材料的距离不低于 500mm（如图 1a 中(8) 所示）， 距离暗室墙壁的距离不低于 1500mm（如图 1a 中(9) 所示）

4) 天线与线束间的距离应为（1000±10） mm（如图 1a 中(10) 所示）。对双锥天线来说，此距离为天线相位中心到线束的距离；对对数周期天线来说， 此距离为线束与天线前端的距离；对角天线来说， 此距离为线束与天线的最近距离。
