您当前的位置:检测资讯 > 生产品管

HDPE、LDPE及LLDPE树脂的区别

嘉峪检测网        2017-10-16 22:55

聚乙烯(Polyethylene)是五大合成树脂之一,是我国合成树脂中产能最大、进口量最多的品种,主要市场和制品是塑料薄膜类,如连卷袋、购物袋、背心袋等,一班采用吹塑的加工方式。此外,也可用做保护膜,如PE方静电保护膜,可用于PMMA、PC等板材,可采用共挤复合薄膜进行加工。

目前,我国已是世界上最大的聚乙烯进口国和第二大消费国。聚乙烯是有乙烯单体聚合而成的,聚乙烯塑料是以聚乙烯树脂为基材,添加少量抗氧化剂、滑爽剂等助剂后制成的塑料产品。

PE根据分子链结构的特点,可分为线性低密度聚乙烯(LLDPE)、低密度聚乙烯(LDPE)、高密度聚乙烯(HDPE)三大类。

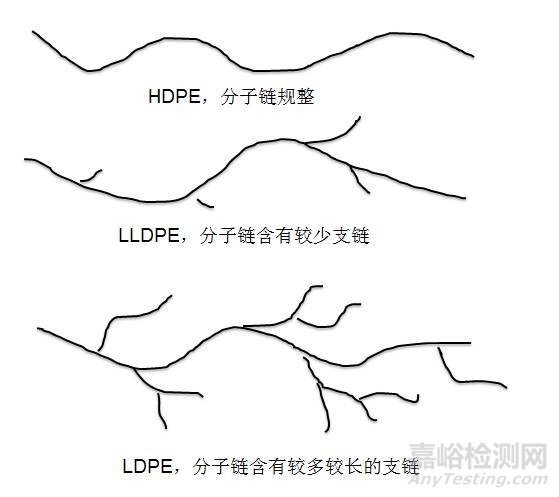

图1 三种聚乙烯的分子结构简图



一、高密度聚乙烯
HDPE无毒、无味、无臭,密度为0.940~0.976g/cm3,它是在齐格勒催化剂催化下,在低压条件下聚合的产物,所以根据合成条件高密度聚乙烯亦称为低压聚乙烯。



1、优点

HDPE由于分子链规整,是一种结晶度高、非极性的热塑性树脂,透明性较差、力学性能较高。原态HDPE的外表呈乳白色,在微薄截面呈一定程度的半透明状。其具有优良的耐大多数生活和工业用化学品的特性,它能抗强氧化剂(浓硝酸)、酸碱盐以及有机溶剂(四氯化碳)的腐蚀和溶解。该聚合物不吸湿并具有好的防水蒸汽性,可用于防潮防渗用途。



2、缺点

不足之处是其耐老化性能和环境应力开裂性不如LDPE,特别是热氧化作用会使其性能降低,所以高密度聚乙烯在制成塑料卷材时添加了抗氧化剂和紫外线吸收剂来改善其不足之处。



二、低密度聚乙烯
LDPE无毒、无味、无臭,密度为0.910~0.940g/cm3,它是在100~300MPa的高压下,用氧或者有机过氧化物为催化剂聚合而成,也叫高压聚乙烯。由于分子链含有较多、较大的支链。所以耐热性、力学性能较差,但是透明性最好。常用来制备塑料薄膜。



1、优点

低密度聚乙烯在聚乙烯树脂中是质量最轻的品种。与高密度聚乙烯相比,其结晶度(55%~65%)和软化点(90~100℃)较低;有良好的柔软性、延伸性、透明性、耐寒性和加工性;其化学稳定性较好,可耐酸、碱和盐类水溶液;有良好的电绝缘性和透气性;吸水性低;易燃烧。性质较柔软,具有良好的延伸性、电绝缘性、化学稳定性、加工性能和耐低温性(可耐-70℃)。



2、缺点

不足之处是其机械强度、隔湿性、隔气性和耐溶剂性较差。分子结构不够规整,结晶度(55%-65%)低,结晶熔点(108-126℃)也较低。其力学强度低于高密度聚乙烯,防渗系数、耐热性和抗日光老化性差,在日光或高温下易老化分解而变色,导致性能下降,所以低密度聚乙烯在制成塑料卷材时添加了抗氧化剂和紫外线吸收剂来改善其不足之处。



三、线性低密度聚乙烯
LLDPE无毒、无味、无臭,密度处于0.915~0.935g/cm3之间,是乙烯与少量高级α-烯烃(如丁烯-1、己烯-1、辛烯-1、四甲基戊烯-1等)在催化剂作用下,经高压或低压聚合而成的一种共聚物,常规LLDPE的分子结构以其线性主链为特征,只有少量或没有长支链,但包含一些短支链。没有长支链使聚合物的结晶性较高。



LLDPE与LDPE相比具有强度高、韧性好、刚性强、耐热、耐寒等优点,还具有良好的耐环境应力开裂、耐撕裂强度等性能,并可耐酸、碱、有机溶剂等。表1为这三种树脂的比较



表1 HDPE LDPE及LLDPE材料性能比较

塑料名称

性能比较

高密度聚乙烯 HDPE

低压

低密度聚乙烯 LDPE

高压

线性低密度聚乙烯 LLDPE

气味、毒性

无毒、无味、无臭

无毒、无味、无臭

无毒、无味、无臭

密度

0.940~0.976g/cm3

0.910~0.940g/cm3

0.915~0.935g/cm3

结晶度

85-65%

45-65%

55-65%

分子结构

仅包含碳-碳与碳-氢结合键,需较多能量才能断裂

聚合物分子量较小,需较少能量即可断裂

线性结构、支链、短链较少,需较少能量即可断裂

软化点

125-135℃

90-100℃

94-108℃

透明性

最差

最好

中等

机械性能

强度高、韧性好、刚性强

机械强度较差

强度高、韧性好、刚性强

拉伸强度

较高

断裂伸长率

较高

冲击强度

较高

防潮、防水性能

对水、水蒸气、空气的渗透性好,吸水性低,具有良好的防渗透性

隔湿性、隔气性较差

对水、水蒸气、空气的渗透性好,吸水性低,具有良好的防渗透性

耐酸、碱、腐蚀、有机溶剂性能

耐强氧化剂腐蚀; 耐酸、碱和各种盐类腐蚀;不溶于任何有机溶剂等。

耐酸、碱、盐溶液腐蚀,但耐溶剂性较差

耐酸、碱、有机溶剂

耐热/寒

耐热、耐寒性能好,在常温甚至在-40F低温下均如此,有极好抗冲击性能,低温脆化温度< -90℃

耐热性能较低,低温脆化温度<-70℃

耐热、耐寒性能好 低温脆化温度< -90℃

抗环境应力开裂

较好



四、区分方法



1、LDPE

感官鉴别:手感柔软:白色透明,但透明度一般。

燃烧鉴别:燃烧火焰上黄下蓝;燃烧时无烟,有石蜡的气味,熔融滴落,易拉丝。



2、LLDPE

LLDPE和苯长时间接触能发生溶胀,与HCL长时间接触会变脆。



3、HDPE

LDPE的加工温度低一些,约160度左右,密度为0.918一0.932克/立方厘米。HDPE加工温度高些,大约180度吧,密度也高一些。



五、总结
综上分析,上述三种材料在不同防渗工程类型中担当着各自重要的任务。HDPE、LDPE及LLDPE三种材料都具有很好的绝缘和防潮、防渗性能,无毒、无味、无臭的性能使其在农业、水产养殖、人工湖、水库、河道上的应用也极其的广泛,并得到中国农业部渔业局、上海水产科学研究院、渔业机械仪器研究所的大力推广及普及应用。

在强酸、强碱、强氧化剂和有机溶剂的介质环境中,HDPE和LLDPE的材质性能可以得到很好的发挥和利用,尤其是HDPE在抗强酸、强碱、强氧化性能和抗有机溶剂的特性方面远远高于其他两种材料,所以HDPE防渗防腐卷材在化工、环保行业得到了充分的利用。

而低密度聚乙烯也拥有很好的耐酸、碱、盐溶液的特性,并且具有良好的延伸性、电绝缘性、化学稳定性、加工性能和耐低温性。所以在农业、蓄水养殖、包装,特别是低温包装和电缆材料上应用较为广泛。



分享到:

来源:AnyTesting
