热像仪是一种非接触的测温仪器，通过对物体表面的热（温度）分布成像与分析，能够快速发现物体的热缺陷。在材料散热、隔热等特性，材料结构与强度测试，材料形成过程的温度监测，材料在加工中的温度均匀性和燃烧形态等研究中，热像仪有着广泛的应用。本文结合具体案例，教大家怎么用Fotric288热像仪发现热缺陷。

1、材料力学特性分析

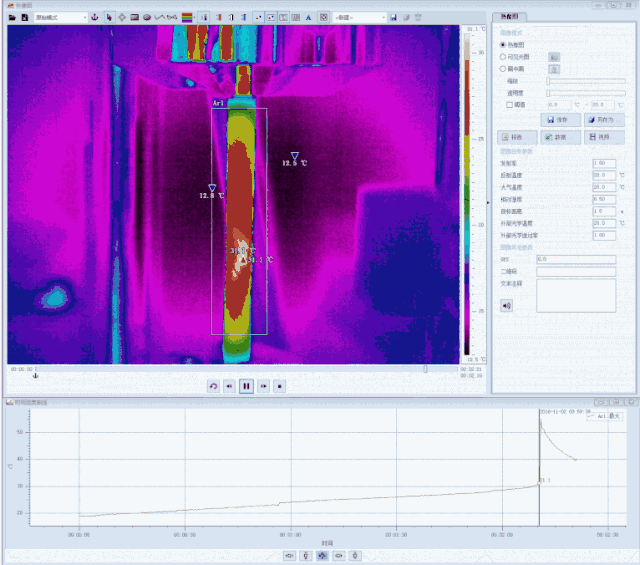

岩石、碳纤维等材料受拉升、挤压等外力作用，会产生内应力及细微错位摩擦而温度升高，直至断裂时。Fotric288热像仪支持全辐射热像视频流（Full radiometricthermal video），凭借出色的热灵敏度和高速记录功能，可完整记录材料拉伸断裂瞬间的温度，以及温度变化过程，帮助分析材料特性。

在录制全辐射热像视频时，Fotric288热像仪支持视频自动采集，可提高研发效率。温度触发、时间触发以及I/O外部触发等3种自动采集模式，让用户有更多时间用于测试数据分析。

2、材料散热研究

Fotric288热像仪能检测不同材料的散热能力对比；材料的涂抹厚度是否满足散热要求，是否均匀。对所采集的温度数据，配合AnalyzIR软件做分析时的3D温差模式（ΔT）,可以直观观测到设计温度或理论值之外的异常热分布。

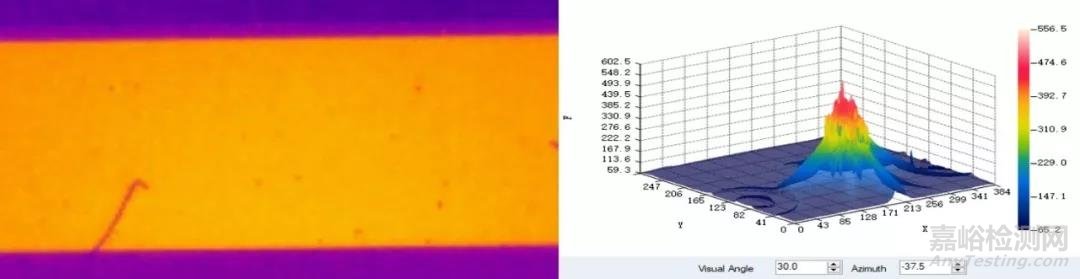

▲材料散热分析

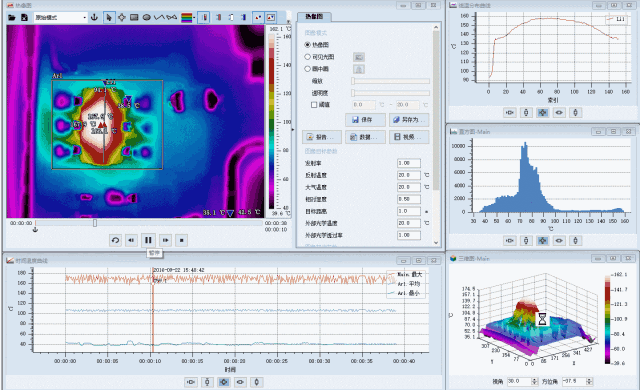

▲芯片散热分析

3、光热治疗中纳米材料的温度研究

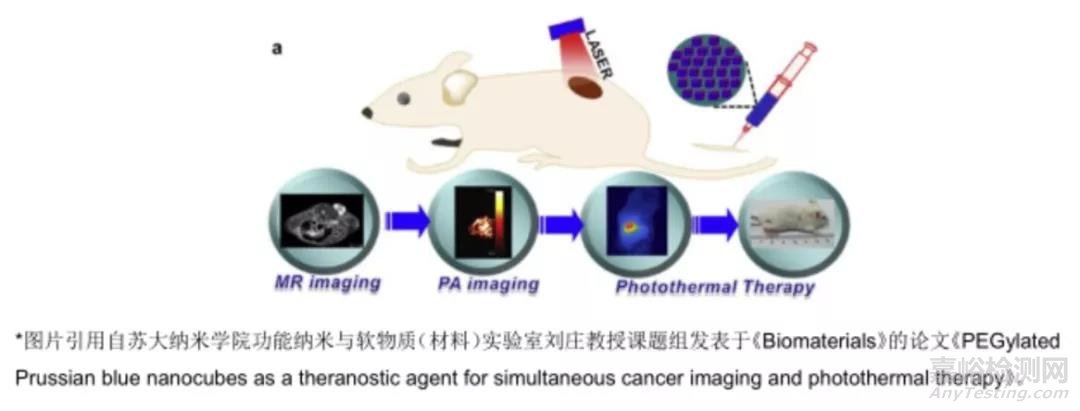

光热治疗是当下肿瘤治疗的前沿与热点，核心是具有超强光热转化效率的纳米材料的应用。光热治疗效果与纳米颗粒在肿瘤部位的累积数量、肿瘤位置、光照参数以及光照模式相关，温度是最重要的物理评估量之一。在药物研究阶段需要确认不同药物、不同浓度的温升过程。

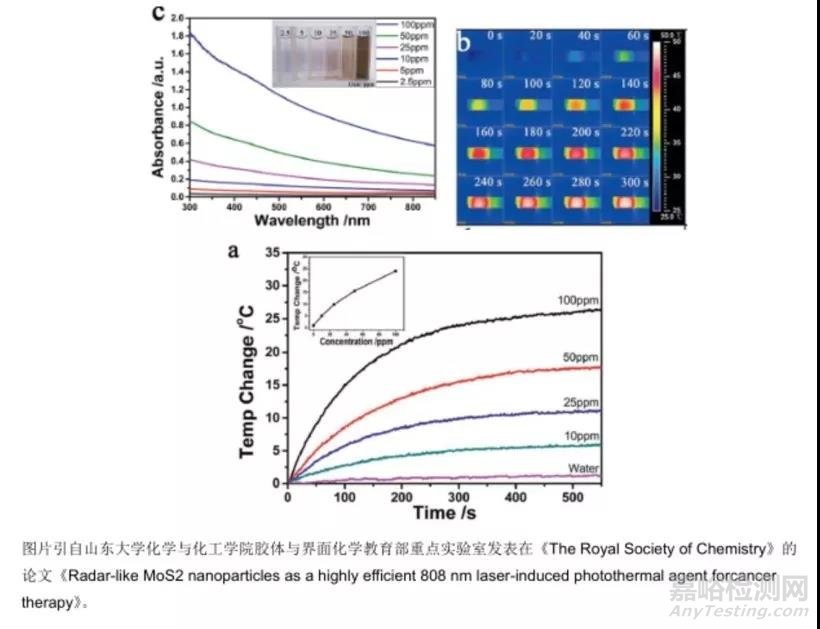

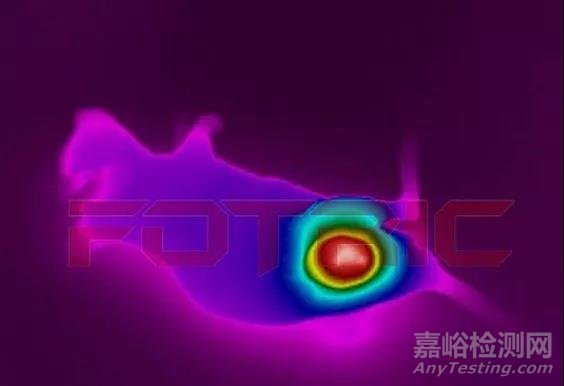

FOTRIC 288热像仪，非接触检测整个癌变组织在激光照射下的温度变化，不对实验产生任何干扰。全辐射热像视频记录肿瘤靶向治疗过程的全温升过程，配合AnalyzIR软件，对不同浓度材料温升做对比测试，直观呈现实验效果。

4、锂电池充放电中的发热研究

锂电池充放电实验，用来测试性能稳定性，以防使用中出现严重发热等情况。利用FOTRIC 288热像仪全辐射热像视频流功能，可以捕捉实验中整个电池任意点的温度，且后期可做任意分析。

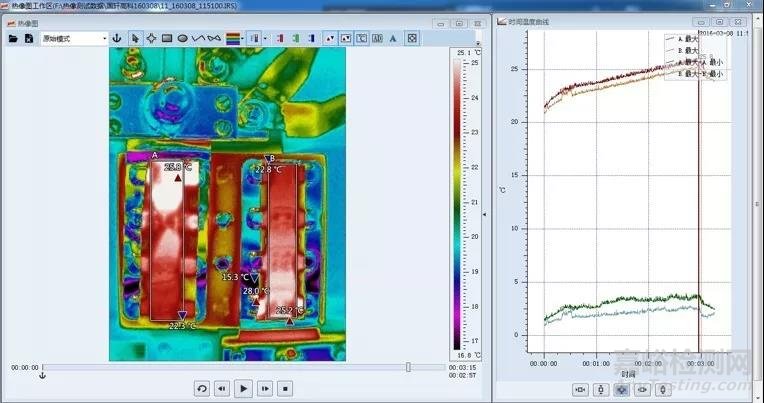

▲对锂电池进行温差曲线、时间温度曲线分析

锂电池存在短板效应，在充放电过程中，电池组整体温度应保持相对均匀，不能出现过大温差。例如，一般手机的锂电池的温差控制在5℃或10℃以内，动力电池一般在15℃以内，质量越好，温差越小，电池的整体效能越高。FOTRIC 288支持温差时间温度趋势展示，自动计算区域内温差或两点之间温差随时间变化情况，及时发现温差异常情况。

5、材料成型中的温度监测

高分子材料是由单体合成的聚合物。在成型过程中，聚合物有可能受温度、压强、应力及作用时间等变化的影响。影响材料的结构、质量。用热像仪观察反应温度，研究不同反应温度下材料的结构与质量，确认最佳反应温度。

FOTRIC 288热像仪具有毫秒级的反应时间，搭配100微米微距镜，可以观测细微目标，例如两滴单分子材料整个聚合反应过程中的温度分布情况；具有全辐射视频流，可以录制全辐射视频，便于后期分析；与产品搭配的PC软件AnalyzIR具有强大的分析功能，可形成温度时间曲线等直观看到产品的温度变化过程；可以导出温度时间曲线便于研究使用。

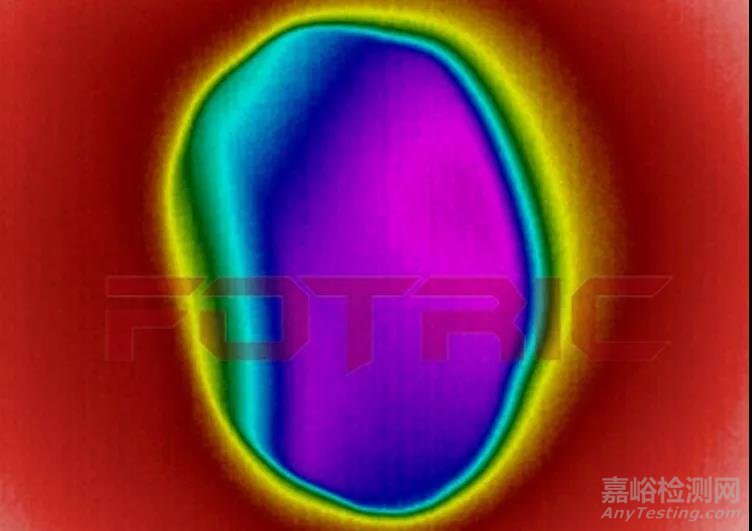

▲搭配100微米微距镜观察两滴单分子材料反应过程。

热像分析，绝不仅仅是一张热像图。具有全辐射热像视频流和强大分析功能的Fotric288热像仪（属于FOTRIC 280系列），是一台为科研而专门设计的专业设备，但使用起来就像摄像机、数码相机一样简单。
