天然橡胶和大多数橡胶都是易燃或是可燃材料。目前主要采用添加阻燃剂或阻燃补充剂的方法及阻燃材料共混改性来提高阻燃性。测定橡胶阻燃性主要方法是依据国标 (GB/T2406-93)执行的氧指数法。

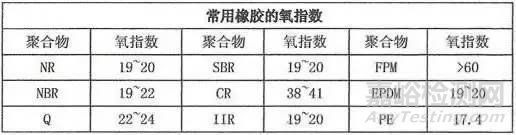

    氧指数是阻燃橡胶必测的数据：氧指数在22以下属于易燃材料，没有阻燃性；在22~27之间为难燃材料；在27以上为阻燃性材料，离火自熄。以上表可以看出CR氯丁橡胶板具有很好的阻燃性，FPM氟橡胶板阻燃仲相当高。

    (UL-94-1985标准）将橡胶和塑料的阻燃等级由燃烧试验分为四个等级，阻燃级別由低及高：

    1、HB： UL94标准中最底的阻燃等级。要求对于3mm?13mm厚的样品，燃烧速度小于40mm每分钟；小于3mm 厚的样品，燃烧速度小于70mm每分钟；或者在100mm的标志前熄灭；

    2、V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。可以有燃烧物掉下；

    3、V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。不能有燃烧物掉下；

    4、V-0：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能有燃烧物掉下。

可燃性UL94等级是使用最广泛的可燃性能标准，它用来评价橡胶试样在被点燃后熄灭的能力。根据试样的燃烧的速度、燃烧时间、抗滴能力及滴珠是再燃烧等，来判定橡胶的阻燃级别。测试出的UL等级应与厚度值一起报告，只报告UL等级而没有厚度是不够的。

阻燃剂介绍

阻燃剂种类繁多，可分为：有机阻燃剂和无机阻燃剂。具代表性的阻燃剂是氯系、溴系、磷系及氢氧化铝、氢氧化镁等。有机阻燃剂有三大类，其特点各异：

    一是氯系阻燃剂：以含氯量较高的氯化石蜡为主，其申主要是氯蜡－52和氯蜡－40。目前氯系阻燃剂正朝着无污染、高纯度、高热稳定性、高含氯量方向发展，其代表产品是氯蜡－70，国外已经使用的全氯环戊癸烷和反应型氯系阻燃剂氯菌酸国内尚无工业化产品。

    二是溴系阻燃剂：大多在200℃～300℃下分解，分解时通过捕捉高分子材料降解反应生成的自由基，延缓或终止燃烧的链反应，释放出的HBr是一种难燃气体，可以覆盖在材料的表面，起到阻隔表面可燃气体的作用。溴系阻燃剂的适用范围广泛，是目前世界上产量最大的有机阻燃剂之一，主要产品有十溴二苯醚、四澳双酚A、五溴甲苯和六溴环十二烷等。

    三是磷系阻燃剂：也是一种阻燃性能良好的阻燃剂，在全球阻燃剂非卤化动向的驱使下，国外对此进行了大量的研究。有机磷系阻燃剂主要产品有磷酸三苯酚、磷酸二甲苯酯、丁苯系磷酸酯等。磷酸酯类的特点是具有阻燃与增塑双重功能。含磷无机阻燃剂主要产品有红磷阻燃剂、磷酸铵盐、聚磷酸铵等。红磷的阻燃效果比磷酸酯类的阻燃效果更好。其用量也在增加。含磷无机阻燃剂因其热稳定性好、不挥发。不产生腐蚀性气体、效果持久、毒性低等优点而获得广泛的应用。

    无机阻燃剂分解温度高，除了有阻燃效果外，还有抑制发烟和氯化氢生成的作用，目前国外工业发达国家无机阻燃剂消费量远远高于有机阻燃剂。主要使用的品种有氢氧化铝、氢氧化镁、红磷、三氧化二梯等。氢氧化铝是集阻燃、抑烟、填充三大功能于一身的阻燃剂，无毒、无腐蚀、稳定性好、高温下不产生有毒气体，且价格低廉，来源广泛。氢氧化镁在340℃～490℃之间分解。热稳定性好，具有良好的阻燃及消烟效果，特别适宜于加工温度较高的聚烯烃塑料。氢氧化铝和氢氧化镁两者复合使用能相互补充，其阻燃性能比单独使用效果要好。
