1.技术要求和样品描述

搅齿技术要求： AISI 316L不锈钢搅齿其成分见表1。搅齿采用渗氮热处理工艺，要求氮化层深度≥0.03mm，表面硬度≥1000HV。

样品描述：搅齿为长约100mm的圆棒状，一端为螺纹区，另一端为工作区，也是主要的磨损区。原材料为固溶处理，经渗氮处理取样后发现表面有氧化现象（见图1a），螺纹和光滑面交界处氧化尤为明显。其表面硬度检测结果为430HV0.05，使用过后有明显的锈迹（见图1b）。

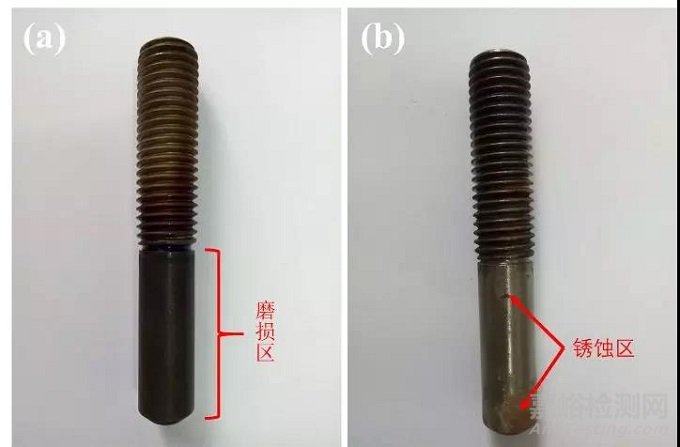

（a）氮化后                                            （b）安装后

图1 搅齿实物图

表1   AISI316L不锈钢搅齿成分表（质量分数）    （%）

2.钝化膜检测分析

配制5%CuSO4溶液，将滤纸浸泡在溶液中3~5s，然后将滤纸压在样品表面，等待6min后揭下滤纸观察到变为红色。原因是在样品表面发生了置换反应：

CuSO­4+Fe=FeSO4+Cu

不锈钢表面的自由态Fe将CuSO­4溶液中的Cu置换出来。渗氮后会在表面形成氮化物，这些氮化物的会隔绝自由态的Fe，阻碍置换反应发生；正常不锈钢Cr元素含量较高，在空气中与氧反应会生成一层致密的Cr2O3钝化膜，这层钝化膜也会阻碍置换反应发生，由此可以确定其表面未形成一定厚度的氮化物，也未形成钝化膜或钝化膜不完整。

3.微观组织分析

使用王水对不锈钢进行腐蚀，其结果如图2所示。未发现氮化层，结合其氮化后表面氧化现象，事后氨气成分检测，发现其水分严重超标。其原因是在加热保温过程中，氨气中的水分先将搅齿表面氧化，形成氧化层，阻碍了氮原子的渗入，未达到强化效果。

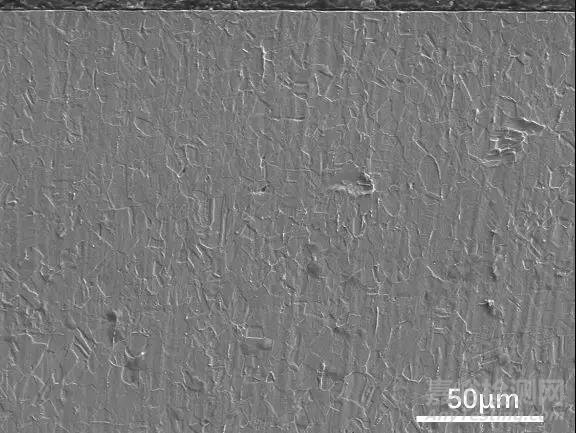

图2 样品剖面电子探针图

对AISI 316L搅齿样品剖面进行EDS Cr元素线扫描分析（见图3），结果表明搅齿表面Cr含量比基体材料要低，即表面存在贫铬区，约17.33μm。不锈钢之所以耐腐蚀性能好就是因为其含Cr量高，既可以自然钝化也可以人工钝化。保证不锈钢具有良好钝化性能最低Cr的质量分数为12.7%，Cr含量低于此值其钝化性能性就会大大降低，耐蚀性也会随之降低。AISI 316L搅齿表面未形成氮化层和钝化膜是导致搅齿在安装过程中生锈的主要原因。

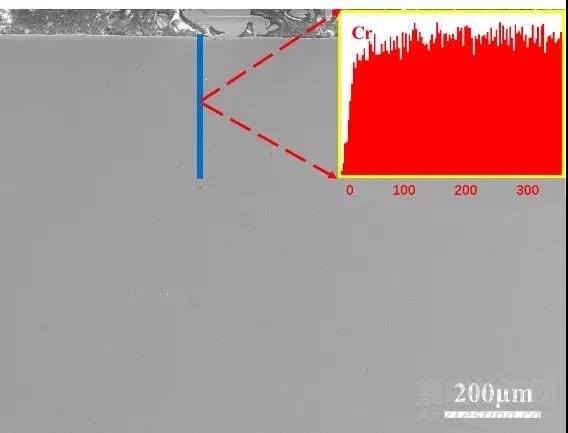

图3  样品剖面EDS Cr元素线扫描

搅齿金相组织为奥氏体、铁素体和碳化物颗粒，其中有大量的铁素体-珠光体带状组织，这是主要是成分偏析和加工不当造成的。成分偏析是钢形成带状组织的根本原因，Mn、Cr、Ni等会使铁素体析出温度降低，增加奥氏体的稳定性，在冷却时铁素体优先在合金元素贫化带析出，热轧冷却时碳原子扩散充分，奥氏体会转变成珠光体组织，从而形成不锈钢中的铁素体-珠光体带状组织。带状组织是一种对材料性能有害的缺陷组织，会影响材料的组织、晶粒度以及成分均匀性，在实际生产中应尽可能的避免。搅齿虽然经过固溶处理，但是未能达到减少铁素体含量和让碳化物颗粒溶解，冷却后形成单一的奥氏体相的目的，因此其固溶处理是不充分。

4.氮化验证试验

基于在热处理过程中出现表面贫铬，使用过程中出现生锈情况。对搅齿进行补救措施实验既对样品进行再次氮化，采用530℃×10h气体渗氮，氨气分解率30%~40%，检测金相组织和显微硬度（见图4）。

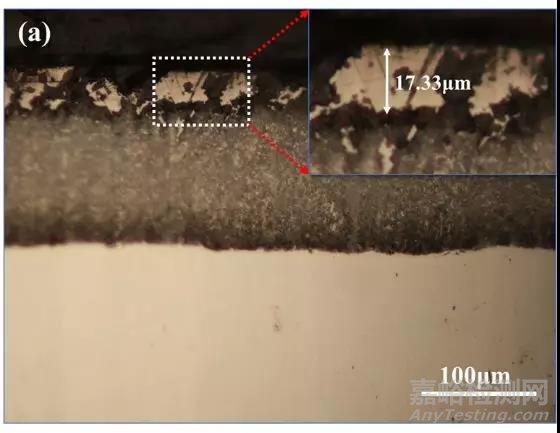

（a）金相组织

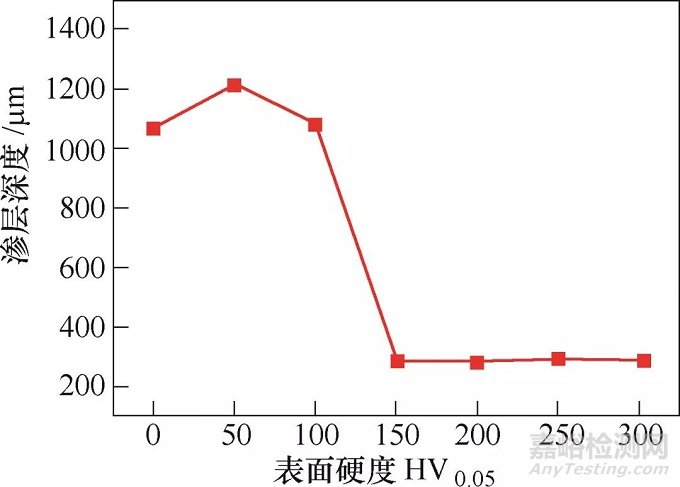

（b）显微硬度曲线

图4  渗氮验证试样样品

渗氮样品验证检测可知，渗氮层现分层现象，表层为白亮色，次表层颜色偏黑（见图4a）。其原因是表层单一的Fe的氮化物耐蚀性能要比次表层Cr、Fe氮化物混合相要强，再者大量的带状组织会降低其耐蚀性，所以腐蚀后表面呈现白亮色，次表面偏黑色。说明样品再次渗氮后其表面仍然存在贫铬现象。硬度曲线（图4b）表明其表面硬度明显低于次表面（渗氮层）的硬度，氮化层中Fe的氮化物硬度值要比次表层Cr的氮化物硬度值低，导致硬度曲线呈非梯度型。正常AISI 316L不锈钢氮化后表面硬度在1400HV0.05以上，且Cr的氮化物是提高表面硬度的主要原因，Cr含量不足，会使硬度值大大降低。再次氮化的搅齿表面硬度值偏低，在使用前需要对其进行机械磨磨屑，除去表层贫铬区17.33μm。

结合对搅齿金相、显微硬度、电子探针和成分分析可知，工厂渗氮时因氨气水分含量超标，在加热过程中形成氧化膜，阻碍了氮原子的渗入。同时，在加热保温过程中Cr原子向表层扩散，导致表层Cr元素的流失，表面形成贫Cr层。没有钝化膜和氮化层的不锈钢在安装使用过程中，受到大气侵蚀在表面出现生锈现象。

5.结语

（1）原材料质量控制，充分固溶处理，提高AISI316L组织的均匀性。

（2）渗氮过程质量控制，对氨气进行纯化，控制氨气中水分含量。

（3）失效搅齿补救措施，一种是对其表面进行机械磨削，除去表层的贫铬区，固溶后再次进行氮化处理；另一种方法是先充分固溶，使表面铬均匀化，再进行氮化处理。
