金属材料检测晶粒度指标，可以依据国家标准GB 6394-2017中规定来测量晶粒度，其中测定晶粒度的方法有三种，即比较法，面积法和截线法等，而在生产金属制品检测中，我们常用比较法来测量晶粒度，今天我们就以比较法为例，为大家详细的介绍一下金属材料是如何检测晶粒度指标的。

一、金属材料检测晶粒度-比较法关系

比较法是在倍显微镜下与标准评级图对比来评定晶粒度的。标准图是按单位面积内的平均晶粒数来分级的，晶粒度级别指数和平均晶粒数的关系为

式中N———放大100倍时每1m㎡面积内的晶粒数，晶粒越细，N越大，则G越大。

二、金属材料检测晶粒度-评级方法

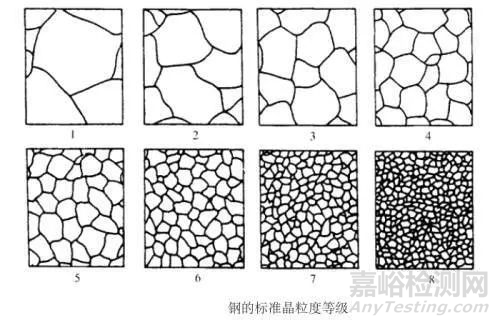

在GB 6394-2017中备有四个系列的标准评级图，包括无孪晶晶粒（浅腐蚀）、有孪晶晶粒（浅腐蚀），有孪晶晶粒〈深反差腐蚀），钢中奥氏体晶粒（渗碳法）。我们以无孪晶晶粒（浅腐蚀）的标准评级图为例（0级、9级和10级未画出）。具体如下图所示

实际评定时应选用与被测晶粒形貌相似的标准评级图，否则将引入视觉误差。当晶粒尺寸过细或

过粗，在100倍下超过了标准评级图片所包括的范围，可改用在其它放大倍数下参照同样标准评定，再利用下表查出材料的实际晶粒度。

三、金属材料检测晶粒度-注意事项

1、评级时，一般在放大100倍的显微镜下，在每个试样检验面上选择三个或三个以上具有代表性的视场，对照标准评级图进行评定。

2、若具有代表性的视场中，晶粒大小均匀，则用一个级别来表示该种晶粒。

3、若试样中发现明显的晶粒不均匀现象，则应当计算不同级别晶粒在视场中各占面积的百分比。

4、若占优势的晶粒不低于视场面积的90%时，则只记录一种晶粒的级别指数，否则应同时记录两种晶粒度及它们所占的面积，如6级70%-4级30%。

四、金属材料检测晶粒度-比较法总结

比较法检测晶粒度简单直观，适用于检测评定等轴晶粒的完全再结晶或铸态的金属材料。不过比较法检测晶粒度精度较低，为了提高精度可把标准评级图画在透明纸上，再复在毛玻璃上与实际晶粒组织进行比较。

当然，金属材料检测晶粒度的方法除了比较法外，还有面积法（通过统计给定面积内晶粒数来测定晶粒度）和截点法（统计在给定长度测试线段上的晶界截点数测定晶粒度）。如果大家有兴趣，具体操作方法可参看国家标准GB6394-2017的规定。
