ESD测试过程中，有时时候会遇到EUT摆放方式对静电放电测试结果影响很大的情况，相信肯定有部分伙伴遇到过，今天我们就来分析其原理。

1、横竖摆放方式的影响

电动牙刷、电动洁牙器使用场景是浮空，其ESD测试时可以选择横向平行桌面摆放，也可以选择竖立摆放于桌面摆放。对于有些产品测试工程师发现在样品竖立摆放时ESD的测试结果是Fail的，不符合标准要求；而样品横向摆放时ESD测试结果是PASS的，符合测试标准要求。

笔记本电脑、平板电脑、智慧平板产品使用的电容笔、触摸笔产品独立进行静电放电测试时，也经常发现横向放置与竖立摆放时，测试结果差异巨大。

样品摆放方式测试结果差异的原因是：样品竖立摆放时，测试样品与静电放电测试桌上金属板之间的寄生电容（分布电容）较小，高频静电电流流过时产生的阻抗较大，静电电流无法快速有效泄放，静电电流流进敏感电路、敏感器件造成工作状态异常或损坏。

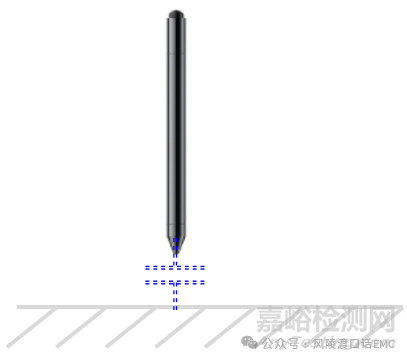

产品竖立摆放时分布电容图示

而样品横向平放于静电放电测试桌时，样品与静电放电测试桌金属板之间的分布电容（寄生电容）较大，高频下的阻抗较小，静电电流可以通过此路径快速的泄放，静电电流流入敏感电路、敏感器件较少，则不会影响电路或器件的正常工作。

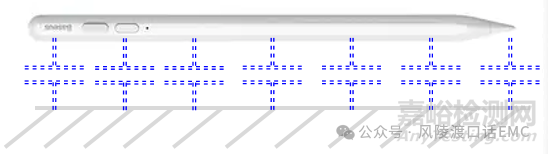

产品平放置于静电放电测试桌面

2、正反面放置的影响分析

纯塑胶外壳的数字视频盒、网络机顶盒、等类似产品，在静电放电测试过程中发现，将样品正面放置于静电放电测试桌上时，测试结果符合判定要求，顺利通过；将样品反过来放置于静电放电测试桌时，静电放电测试结果不符合判定要求，结论为Fail。

样品正面放置于静电放电测试桌时，静电电流从测试点注入进入电路板参考地平面，板卡参考地平面靠近静电测试桌金属平面时，两者之间形成的寄生电容为静电电流的泄放提供了低阻抗路径。

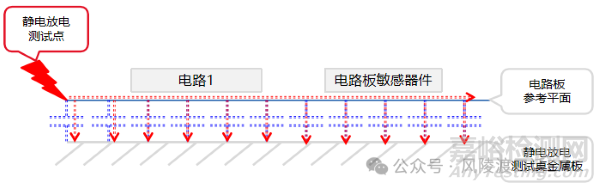

样品正面放置于静电放电测试桌时分布电容图示

静电放电电流从寄生电容形成的低阻抗路径快速泄放，而流入敏感电路、敏感元件的静电电流较，对敏感电路的冲击较小电路工作状态不受任何影响。

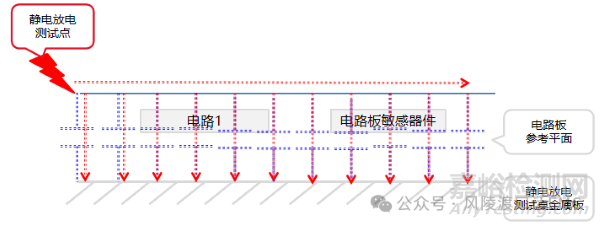

产品反面放置于静电桌时静电电流泄放路径图

样品反向放置于静电放电测试桌时，静电电流从测试点注入进入电路板参考地平面，板卡参考地平面远离静电测试桌的金属平面时，两者之间形成的寄生电容较小，静电放电电流泄放路径中的阻抗相对较大，静电电流无法快速泄放，静电电荷在电路板参考地平面上积累产生电场辐射。

电路板上敏感电路、敏感元件、敏感信号布线靠近参考平面时，产生电场耦合。电路板参考平面与静电放电测试桌金属板之间存在电场干扰，置身于电场中的敏感信号、敏感元件、敏感布线本身也容易感应电场干扰。

【案例总结】

EUT摆放方式影响的是EUT与参考地平面的之间分布电容，分布电容是高频电流泄放的隐形路径，为高频噪声提供低阻抗泄放路径。寄生电容在高频噪声的通断中扮演重要角色，给EMC的分析带来很大挑战，设计师们应给予关注。
