引用本文：

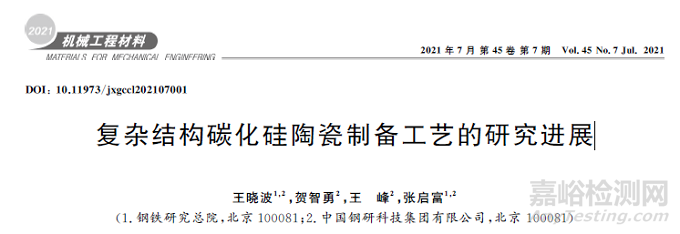

王晓波，贺智勇，王峰，张启富.复杂结构碳化硅陶瓷制备工艺的研究进展[J].机械工程材料，2021，45（7）：1-6，34.

Wang X B, He Z Y, Wang F, et al. Research Progress on Preparation Technology of Silicon Carbide Ceramics with Complex Structure, 2021, 45（6）：1-6,34.

DOI：10.11973/jxgccl202107001

     碳化硅陶瓷具有高强度、高热导率、良好化学稳定性等特点，广泛应用于航空航天、石油化工、集成电路等领域，但碳化硅陶瓷的硬度高、脆性大，在加工过程中易产生缺陷，从而制约了复杂结构碳化硅陶瓷的应用。介绍了复杂结构碳化硅陶瓷的制备工艺，并分析了目前常用的冷等静压成型结合无压烧结制备技术、凝胶注模成型结合反应烧结制备技术、注浆成型结合反应烧结制备技术、3D打印成型结合反应烧结制备技术等制备工艺的优缺点，以期为复杂结构碳化硅陶瓷的制备提供一定的理论参考。

01冷等静压成型结合无压烧结制备技术

     冷等静压成型结合无压烧结制备技术是指将陶瓷造粒粉或预成型的陶瓷素坯放入橡胶套内，利用液压缸中液体的各向均匀压力实现陶瓷坯体致密化，然后对成型坯体进行机加工得到陶瓷产品素坯，再进行无压烧结得到复杂结构碳化硅陶瓷的一种技术。

     采用冷等静压成型结合无压烧结工艺可获得密度均匀、热导率高、力学性能优异的复杂结构碳化硅陶瓷，该工艺关键控制因素包括造粒粉的制备、冷等静压成型压力、冷等静压卸压控制等3个。在制备造粒粉过程中若黏结剂选择不当，在料浆喷雾干燥过程中黏结剂会与粉体颗粒发生剥离而出现成分偏析现象，导致烧结后陶瓷中出现气孔，从而直接影响陶瓷产品的性能。TANAKA等分别以聚丙烯酸和聚乙烯醇为黏结剂进行喷雾造粒试验，实验发现以聚丙烯酸为黏结剂的造粒粉在压制过程中更容易破碎，再结合微观结构得出聚丙烯酸比聚乙烯醇更适宜作为造粒粉的黏结剂。在陶瓷粉体的压制过程中，冷等静压成型压力会直接影响素坯的密度，间接影响烧结后陶瓷制品的致密性能。研究表明，陶瓷制品的密度随着冷等静压成型压力的增大呈先增大后减小的趋势；姚远等认为，当素坯密度达到一定程度时，继续增大压力会造成素坯密度分布不均匀，导致素坯整体密度降低，从而影响烧结后产品的密度；杜苗凤等认为压力过高会导致素坯内部在气体排出时形成微裂纹，从而降低制品的烧结密度。在陶瓷素坯压制完成后的卸压过程中，橡胶套会沿着坯体滑动，在坯体表面产生拉应力，随着冷等静压成型压力的减小，拉应力逐渐增大，如果卸压速度过快，将会造成陶瓷坯体的断裂，因此在卸压过程中应控制卸压速度并设定保压程序。

      在冷等静压成型结合无压烧结工艺制备复杂结构碳化硅陶瓷的过程中，碳化硅素坯未经过烧结时强度较低，薄壁结构在加工过程中易开裂；采用无压烧结工艺制备碳化硅陶瓷，近净成型尺寸控制难度很大；烧结后的碳化硅陶瓷硬度高、脆性大，通常采用加工中心装夹定制金刚石磨头进行磨削加工，加工效率低，产品制造成本高。这在一定程度上限制了该工艺在复杂结构碳化硅陶瓷制备中的应用。作者所在公司经过多年研究，成功采用冷等静压成型结合无压烧结工艺制备了反射镜、磁钢骨架等复杂结构碳化硅陶瓷制品，通过控制制备工艺参数，将毛坯的尺寸精度控制在0.2%以内，实现了素坯近净尺寸的烧结，后续精加工余量大大减少。美尔森布斯泰克公司采用冷等静压成型结合无压烧结工艺制备了太空反射镜、激光振镜、反应器等多种复杂结构碳化硅陶瓷制品，其中通过碳化硅钎焊组件制造的赫谢尔太空望远镜是目前太空运行反射镜中尺寸最大的。

02凝胶注模成型结合反应烧结制备技术

     凝胶注模成型技术是由OMATETE等发明的一种近净尺寸成型技术，可实现大尺寸、复杂结构陶瓷制品的近净尺寸成型，其成型时间短，模具制备简单，尺寸精度高，制作成本低。

     凝胶注模成型结合反应烧结工艺可以实现复杂结构碳化硅陶瓷的制备。采用该工艺制备复杂结构碳化硅陶瓷的关键是凝胶注模用浆料性能的调控。分散剂种类及添加量对浆料性能调控至关重要。在制备浆料时，添加分散剂可以改变碳化硅颗粒表面的电荷分布，使颗粒之间产生静电斥力，从而提高浆料的固含量，降低浆料的黏度；但若分散剂的添加量过多，分散剂离子会破坏颗粒表面的双电层，浆料黏度随之变大，因此制备浆料时应根据分散剂的特性选择合适的添加量。单体、引发剂含量也会影响浆料的性能。KHEYRINIA等研究凝胶注模工艺制备碳化硅陶瓷坯体时发现：随着单体含量的增加，碳化硅坯体的强度呈先增大后减小的趋势，这主要是因为聚合反应是放热反应，单体含量过高会导致整个坯体温度快速升高，内部水分流失加快，坯体产生微裂纹，强度降低；单体含量、引发剂含量、碳化硅固含量的增加均会缩短凝胶时间，因此在复杂结构碳化硅陶瓷制品的凝胶注模过程中需要控制好单体、引发剂、碳化硅粉体的含量，以确保足够的注模时间。

      赵汝成等采用凝胶注模成型技术完成碳化硅反射镜镜坯的成型，再烧结制得完整的碳化硅镜坯，镜坯选用大三角形轻量化结构结合半开放的背板结构，其整体刚度与全开放的背板结构相比提高了30%，满足了航天工程设计的要求。刘海林等采用凝胶注模成型结合反应烧结工艺制备出光刻机方镜、微动台本体、粗动台气浮框架等集成电路制造装备用精密陶瓷结构件；采用化学气相沉积碳化硅对结构件表面进行改性。

     凝胶注模成型结合反应烧结工艺存在一定的不足：凝胶过程中可能会产生气泡，影响坯体性能；空气中的氧对单体的凝胶反应具有阻聚作用，陶瓷坯体表面易产生裂纹和剥落现象；在凝胶过程中由于浆料的不同步固化导致陶瓷坯体产生内应力，在干燥或排胶阶段坯体易出现开裂；反应烧结中也容易出现烧结产品密度不均匀、烧结产品易开裂以及渗硅不充分等问题，从而影响制品的性能。

03注浆成型结合反应烧结制备技术

     注浆成型技术多用于传统陶瓷的制备，目前也在碳化硅窑具、喷嘴、热交换器等复杂结构产品的制备过程中得到越来越多的应用。山东潍坊、临沂以及河北唐山等地的生产企业多采用注浆成型结合反应烧结工艺制备复杂结构碳化硅产品，主要用于窑炉、环保、半导体等行业，其中规模较大的有潍坊华美精细技术陶瓷股份有限公司、福赛特(唐山)技术陶瓷工业有限公司等。

     注浆成型工艺操作简单、灵活性强、成本低，适于制造复杂结构的陶瓷产品。控制和优化制备陶瓷浆料的影响因素(如粉体粒径、颗粒级配、浆料pH等)是制备密度高且分布均匀的陶瓷素坯的关键。LI等选用不同比例的两种碳化硅粉体研究了颗粒级配对陶瓷浆料性能的影响，分析后认为较小颗粒的加入可以减缓较大颗粒的沉降速度，当较小颗粒达到一定量时，可以实现较大颗粒和较小颗粒的同步沉降，得到分布均匀且堆积密度高的坯体。陶瓷浆料的pH可以改变陶瓷颗粒表面的电位能，进而影响成型陶瓷素坯的密度、均匀性和微观结构等。LARSSON等研究了pH对碳化硅浆料稳定性的影响，固含量对陶瓷浆料的黏度也有较大影响。GUBERNAT等研究发现，含体积分数20%碳化硅浆料和含体积分数30%碳化硅浆料的黏度相近，而含体积分数35%碳化硅浆料的黏度相较于含体积分数30%碳化硅浆料的黏度增加了1倍，但固含量对烧结后碳化硅陶瓷的相对密度影响较小。

     注浆成型制备的碳化硅陶瓷素坯气孔率高、尺寸精度低，且在浆料凝固过程中碳化硅颗粒发生沉降，造成坯体密度均匀性差，这直接影响了烧结碳化硅陶瓷的力学性能，并限制了该工艺的应用范围。

043D打印成型结合反应烧结制备技术

     3D打印技术又称增材制造技术，该技术基于离散-堆积原理，利用计算机程序将产品的三维模型分层处理，通过加热或黏结的方式将原料逐层堆积形成立体形状的坯体。1990年MARCUS等和SACHS等分别报道了3D打印技术在陶瓷制备方面的应用。目前，常见的陶瓷3D打印技术有以下几种：基于陶瓷浆料成型的3D打印技术(立体光固化技术、数字光处理技术、喷墨打印技术、自由挤出成型等)、基于陶瓷粉体成型的3D 打印技术(三维打印成型技术、激光选区烧结技术、激光选区熔化技术、黏结剂喷射打印技术等)、基于陶瓷块体成型的3D打印技术(叠层制造技术、熔融沉积成型技术等)。3D打印技术在高性能陶瓷领域具有很大的发展空间，有望解决陶瓷加工难、用时长等问题,为关键陶瓷的制备提供了新方案。

     FLEISHER等研究了黏结剂喷射打印技术

在复杂结构碳化硅陶瓷件中的应用，黏结剂喷射打印技术是一种不需要外界热源的3D成型技术，根据计算机辅助设计(CAD)模型的截面设计黏结层，通过喷头进行黏结剂的分层沉积，并在黏结层之间平铺陶瓷粉体。

     ZHANG等利用自制的3D打印设备采用自由挤出成型技术进行了复杂结构碳化硅陶瓷制备工艺的探索，高固含量的浆料有利于成型，可减少浆料干燥时开裂的可能性并提高烧结后陶瓷的强度，但会增加挤出难度。因此，在采用自由挤出成型技术制备复杂结构碳化硅陶瓷时，应选择合适的浆料固含量，既可保证陶瓷的力学性能，又可保证浆料的挤出成型性能。

      HAZAN等以烯丙基氢化聚碳硅烷为先驱体，利用立体光固化技术制备了三维结构复杂、尺寸精度高的有机聚合物试样，烧结后有机聚合物转化为富含碳化硅的陶瓷，并保持了原有复杂结构；烯丙基氢化聚碳硅烷并不参与光固化反应，为了提高陶瓷中碳化硅的含量，紫外固化浆料应保持干燥并避免加入含水溶剂。

     3D打印结合反应烧结制备工艺在复杂结构碳化硅陶瓷产品近净尺寸成型方面具有巨大优势，可提高产品生产效率并降低生产成本，为制造复杂结构陶瓷提供了新的工艺方案。目前，3D打印成型的陶瓷坯体普遍存在表面质量差、尺寸精度低、烧结致密性偏低等问题，影响了3D打印技术在规模化工业生产的应用，未来需要继续提高3D打印用陶瓷材料的制备水平和打印过程的控制精度，以便实现低成本、高效率的复杂结构陶瓷产品近净尺寸成型技术的工业化应用。

05其他制备技术

     陆峰等采用反应熔渗结合前驱体浸渍热解制备技术制备了高致密复杂结构碳化硅陶瓷制品。刘秀等采用组合热压工艺制备了复杂形状碳化硅陶瓷反射镜零件。

06结束语

     复杂结构碳化硅陶瓷已越来越多地应用在航空航天、集成电路等领域，近净成型工艺可减少烧结后碳化硅陶瓷的加工量，并成为复杂结构碳化硅陶瓷制备的关键。冷等静压成型结合无压烧结技术、凝胶注模成型结合反应烧结制备技术、注浆成型结合反应烧结制备技术、3D打印成型结合反应烧结制备技术等几种复杂结构碳化硅陶瓷制备工艺都有各自的优点，同时也存在一定的不足，实际生产中应根据碳化硅陶瓷的应用环境、性能要求等选择合适的制备工艺，以便提高生产效率、降低生产成本。

     碳化硅陶瓷的硬度高，脆性大，加工效率低，随着复杂结构碳化硅陶瓷需求量的增加，提高碳化硅陶瓷的加工效率、降低制备成本成为急需解决的问题。从碳化硅陶瓷素坯成型工艺入手，并结合适宜的烧结工艺，使烧成的碳化硅陶瓷毛坯达到近净成型，以减少后续加工量，并保证产品性能满足使用要求，这也成为复杂结构碳化硅陶瓷制备工艺的未来研究方向。
