SMT生产中，回流焊接时，由于锡膏金属微粒飞溅，容易形成微小球状焊料珠或不规则形状的焊料粒，这就是锡珠。锡珠是SMT生产的主要缺陷之一，直径约为0.2～0.4mm，主要出现在贴片元件侧面或者IC引脚之间，不仅影响PCB产品外观，而且在使用中可能造成短路现象，严重影响电子产品质量和寿命，甚至可能造成人身伤害。

      锡珠是多种因素造成的，原材料、锡膏、模板、装贴、回流焊、环境等都可能导致产生锡珠。因此研究它产生的原因，并力求进行最有效控制就显得尤为重要。

原材问题导致产生锡珠及其控制方法

1. PCB质量、元器件

      PCB 的焊盘（PAD）设计不合理，如果元器件本体过多压在PAD上把锡膏挤出过多,可能产生锡珠。设计PCB时，就要选定合适的元器件封装及合适的PAD。

      PCB阻焊膜印刷不好、表面粗糙，导致回流时出现锡珠，必须加严PCB来料入检，阻焊膜严重不良时，必须批退或报废处理。

      焊盘有水分或污物，导致产生锡珠，必须仔细清除PCB上的水分或污物，再投用生产。

      另外，经常会遇到客户来料为不同封装尺寸器件的代用要求，导致器件和PAD不匹配，易产生锡珠，因此应尽量避免代用。

2. PCB受潮

      PCB中水分过多，贴装后过回流炉时，由于水分急剧膨胀产生气体，产生锡珠。要求PCB在投入SMT生产前必须是干燥真空包装，如有受潮需要用烘箱烘烤后使用。对于有机保焊膜（OSP）板，不允许烘烤。依生产周期算，OSP板未超3个月可上线生产，超3个月则需换料。

3. 锡膏选用

      锡膏显著地影响着焊接质量，锡膏中的金属含量、氧化物含量、金属粉末粒度、锡膏活性等都不同程度影响着锡珠的形成。

      金属含量、黏度。正常情况，锡膏中金属含量的体积比约为50％左右、质量比约为89％～91％，其余为助焊剂（Flux）、流变性调节剂、黏度控制剂、溶剂等。如果助焊剂比例过多，锡膏黏度降低，在预热区，助焊剂气化时产生的力过大易产生锡珠。

      锡膏黏度是影响印刷性能的重要因素，通常在0.5 ～1.2 KPa·s之间，模板印刷时，锡膏黏度最佳约为0.8 KPa·s。金属含量增加时，锡膏黏度增加，能更有效地抵抗预热区中气化产生的力，也可减小锡膏印刷后塌落趋势，可减少锡珠。

      氧化物含量。锡膏中氧化物含量也影响焊接效果。氧化物含量越高，金属粉末熔化后结合过程中所受阻力就越大，回流焊阶段，金属粉末表面氧化物含量还会增高，不利于焊盘“润湿”而产生锡珠。因此在金属粉末（Powder）制程中须要求真空化操作，防止Powder氧化。

      金属粉末的粒度、均匀性。金属粉末是极细小的球状颗粒，其形状、直径大小及均匀性均影响其印刷性能。较细的颗粒中氧化物含量较高，如果细颗粒比例大，会有更好的印刷清晰度，但却易产生塌边，使锡珠增多；较大的颗粒比例大，使连锡增多，其均匀度相差大，会导致锡珠增多。

      锡膏活性。锡膏活性不好，干得太快，如果加了过量稀释剂，在预热区，稀释剂气化产生的力过大易产生锡珠。如果遇到活性不好的锡膏，最好马上停用更换活性好的。

模板问题导致产生锡珠及其控制方法

      模板太厚，锡膏印刷就厚，回流焊后易产生锡珠。

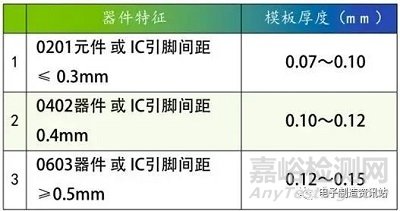

      模板厚度选择原则：

      如模板太厚导致锡珠多，尽快重新制作模板。模板开孔未做防锡珠处理，易产生锡珠。无论有铅或无铅，印锡模板的Chip件开孔均需防锡珠开孔。

      模板开口不当、过大、偏移，都会导致锡珠产生。PAD大小决定着模板开孔的大小，模板开口设计最关键的要素是尺寸、形状。为避免锡膏印刷过量，将开口尺寸设计成小于相应焊盘接触面积的10％；无铅模板开口设计应比有铅的大一些，使锡膏尽可能完全覆盖焊盘。

印刷机参数设定调整不当导致产生锡珠及控制方法

      印刷完后锡膏有塌边现象，过回流炉后可能形成锡珠。锡膏有塌边，这和印刷机刮刀压力、速度、脱模速度有关系。如有锡膏塌边现象，需重新调整刮刀压力、速度或脱模速度，减轻塌边，减少锡珠发生。

      未对好位就开始印刷，印刷偏移,使部分锡膏沾到PCB上，可能形成锡珠。

      PAD上印刷锡膏过厚,元件下压后多余锡膏溢流，易形成锡珠。锡膏印刷厚度是生产中一个主要参数，通常等于模板厚度的（1+10%±15%）之间，过厚导致塌边易形成锡珠。

      印刷厚度是由模板厚度所决定，与机器的设定和锡膏特性有一定关系。印刷厚度的微量调整，经常是通过调节刮刀压力及印刷速度来实现。

置件压力问题导致产生锡珠及其控制方法

      如果贴片中置件压力设定过大，当元件压在锡膏上时，就可能有一部分锡膏被挤在元件下面，回流焊阶段，这部分锡膏熔化易形成锡珠，因此应选择适当的置件压力。

炉温问题导致产生锡珠及其控制方法

      回流焊曲线可分为预热、保温、回流和冷却四个阶段。预热阶段升温到120～150度之间，可除去锡膏中易挥发的溶剂，减少对元件的热振动；同时锡膏内部会发生气化现象，如果锡膏中金属粉末之间的粘结力小于气化产生的力，就会有少量锡膏从PAD上溢流离开，有的则躲到片状阻容件下面，回流后形成锡珠。

      由此可见，预热温度越高、预热区升温太急，就会加大气化现象飞溅，就越容易形成锡珠。因此调整回流炉温、降低输送带速度，采取较适中的预热温度和预热速度来控制锡珠。

制程管控问题导致产生锡珠及其控制方法

锡膏使用注意事项主要包括以下几个方面：

      在规定的保存条件下，锡膏存储期限一般为3～6个月；锡膏使用应遵循“先进先出”原则，应以密封形式保存在恒温冰箱内，温度在2℃～10℃；使用前，从冰箱中取出、密封置于室温下至少回温4H，待锡膏达到室温时打开瓶盖，取出部分锡膏后，将里面的盖子与锡膏之间空气全部挤净，立即盖好外盖。

      若在低温开瓶，易吸收水汽，再流焊时易产生锡珠；开封后应按要求搅拌均匀，降低锡膏黏度，开盖后原则上应在当天内一次用完；锡膏置于模板上超过30分钟未使用时，应用印刷机的搅拌功能搅拌后再使用，若间隔时间较长（超过1H），应将锡膏重新放回罐中盖紧瓶盖，再次使用应搅拌均匀；从模板收掉锡膏时，要换另一个空罐装，防止污染新鲜锡膏，从模板上刮回的锡膏也应密封冷藏。

制程管理也有其相应的要求：

      印刷时的最佳温度为25℃±3℃，相对湿度为45%～65%，温湿度过高，锡膏容易吸收水汽，回流时易产生锡珠；印刷失败后，最好用超声波清洗设备彻底清洗PCB，晾干后再放入烘箱按规范烘烤，以防止再使用时出现锡珠；清洁模板不及时、或擦拭不彻底，导致模板背面有残余锡膏，污染PCB板面，产生锡珠。

      必须严格按照模板清洁规范操作，确定专人清洁、检查；印刷锡膏后，PCB应在尽可能短的时间内贴装完，以防止助焊剂等溶剂挥发，易产生锡珠。

      在SMT生产中，产生锡珠的因素有诸多方面，只顾关注某一方面或调整某一项参数是远远不够的。我们需要在生产前的准备阶段和生产过程中仔细管控好各个细节，研究好如何控制影响锡珠的各项因素，从而使焊接达到最佳的效果，满足电子连技术的高质量要求。
