我们常听说电源的输入、输出电容以及电感要紧挨着芯片布局，以降低EMI等问题，如果输入、输出环路布局冲突的话，对于BUCK而言应优先保证输入电容靠近IC，知其然更要知其所以然，那么工程师看海在这里就深入介绍一下：为什么BUCK要优先考虑输入电容布局？

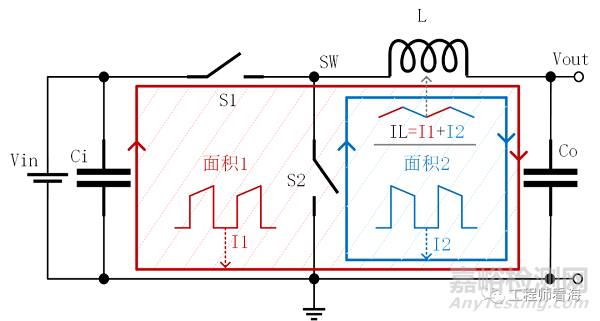

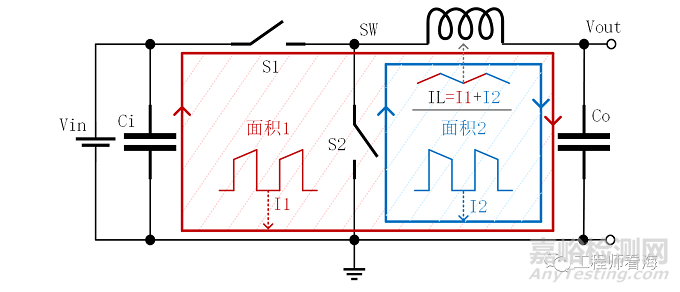

以上图为例， BUCK开关电源在一个开关周期内有两个工作状态，分别对应两条电流回路。
状态1：当S1导通、S2断开时，电流流经的回路如图中红色的环路1（Ci->S1->L->Co）所示，流过红色环路1的电流I1是离散的脉冲式电流；
状态2：当S1断开、S2导通时，电流流经的回路如图中蓝色的环路2（L->Co->S2）所示，流过蓝色环路2的电流I2也是离散的脉冲式电流。
需注意：在这两个状态下，流过各自环路的电流都是离散电流，但是环路1和环路2有重叠的部分，环路2即为重叠的部分，从而导致环路2的总电流（电感电流Il=I1+I2）是连续的三角波电流。因此，环路1的电流变化速度dI/dt将远大于环路2，环路1将存在更多的高频噪声，这就是BUCK要优先将输入电容尽可能地靠近芯片，缩短输入环路面积从而减少EMI噪声的原因。
在芯片下面铺设地平面可以进一步降低环路面积，从而更好地抑制EMI问题。

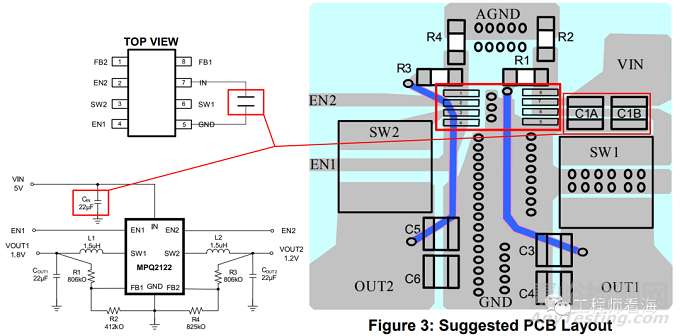

以双路降压BUCK电源（转换器）MPQ2122为例，推荐的PCB layout布局将输入电容尽可能近地靠近芯片的IN和GND引脚，从而减小输入环路面积，降低EMI噪声。
