1.原边反馈

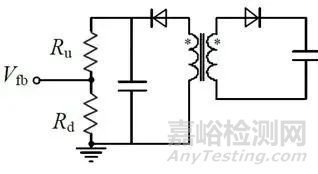

1）原边整流+分压电阻检测
直接通过变压器绕组检测输出电压，然后经过电阻分压与芯片内部的基准进行比较，从而实现输出电压的控制，如下图、反馈电路原理图所示。这种方法采样得到是直流电压值，电压值稳定，易于电压控制，但是整流二极管的压降会影响对输出电压采样的精度；同样会因为变压器的离散性，次端阻抗还有匝数比的离散型都会影响准确性。因为采样的电压并非最终输出电压，而是一个中间量。
缺点：Vo受二极管精度影响，受到变压器离散性的影响。

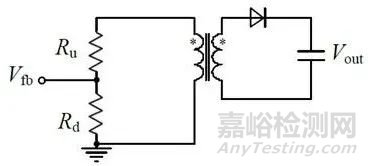

2 ）原边采样+分压电阻检测
直接检测采样绕组两端的电压，与内部基准进行比较从而调节占空比，如图所示。这种方法采样得到的是交流信号，只有在副边进入断续状态时，采样得到的电压值会反映真实的输出电压值，因此需要芯片内部进行判定 。
通常带QR准谐振模式的芯片会用该方案，该反馈电路直接对变压器绕组电压进行采样，可以间接采样开关管 DS 波形，从而实现谷值开通，减小开通损耗，有利于提高效率。但是这种反馈电路受电路寄生参数，布板和芯片稳定性的影响较大。
优点：间接采样Vds，实现波谷开通，减小损耗；
缺点：受寄生参数影响大。Vo受二极管精度影响，受到变压器离散性的影响。
2.副边反馈
副边反馈是直接检测副边输出电压，通过隔离电路（常为光耦）将输出电压信号转化为电流信号，接至控制芯片侧，或者通过耦合电感反馈。还可以直接反馈，当然直接反馈就失去了隔离的意义。
我们以美信（现在已经被ADI收购）的芯片MAX5974A为宽输入电压范围、有源钳位、电流模式PWM控制器，用于控制以太网供电(PoE)的用电设备中的反激转换器。MAX5974A适用于通用或电信系统的输入电压范围。芯片MAX5974A独特的电路设计能够在不需要光耦的前提下获得稳定的输出。既可以利用变压器，也可以利用光耦进行反馈。

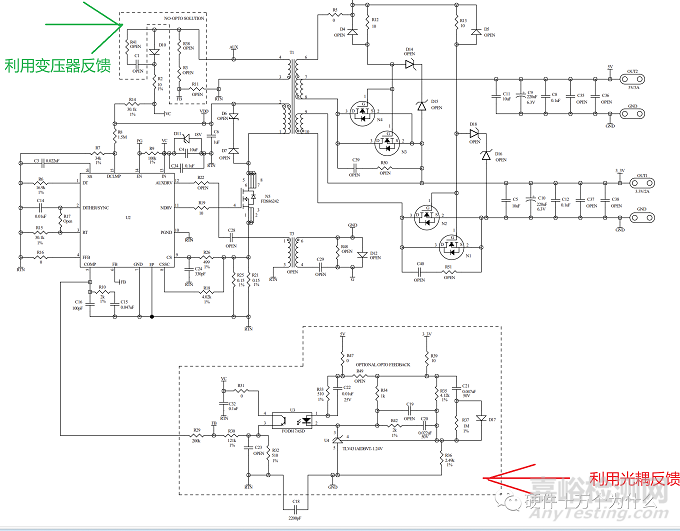

在其Demo板上面，我们可以看到有两部分，可以选择来实现电压反馈：
绿色箭头所指示的虚线框，是利用变压器多了一组绕线，利用匝数比得到一组反馈电压，但是这个电压反馈也是依赖于变压器的离散性。

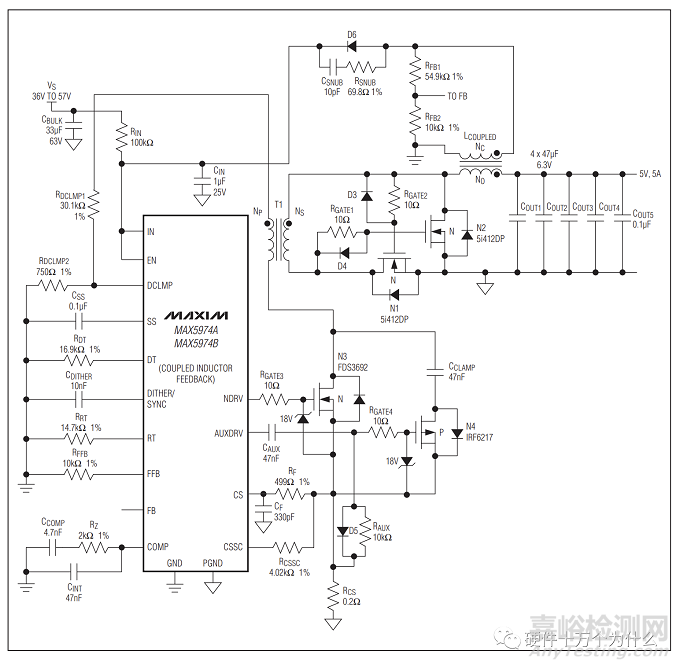

或者选择光耦反馈，如图中红色箭头指示的虚线框，通过输出电压经过光耦，隔离后，反馈给FB。作为正激电源控制器时，可以利用输出电感换成一个耦合电感，利用电感耦合也可以实现电压的反馈。
副边反馈的优缺点
优点：高低压隔离，易于控制，输出电压的精度更好，离散性更小。
缺点：环路补偿设计复杂，成本高，电路设计也相对复杂;
