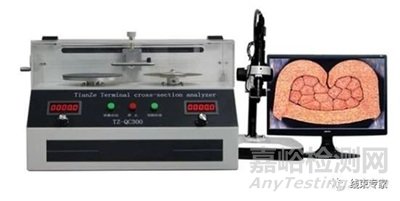

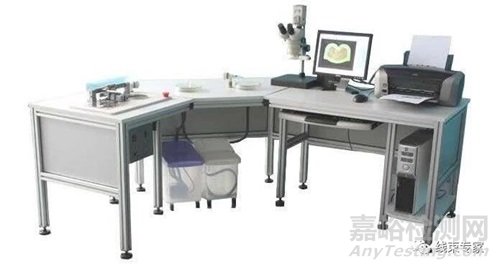

端子剖面分析仪简介：是针对线束行业品质检验而专门研发的一款精密检测分析设备，整套线束断面分析仪系统由端子切割设备、研磨设备、腐蚀清洗、断面图像采集系统、线束端子图片测量分析系统等单元组成，采用人体力学设计，模块化组合，流水线式工作流程，让操作更方便、快捷。全套检测系统可在3分钟内完成一个端子的处理分析，极大地提高了端子断面品质检验的速度。简易的操作、高品质的图像采集系统、精确的测量分析为您的生产保驾护航。
端子剖面分析的意义：用于检测线束端子压接内部是否合格，这种检测可以预防使用汽车线束、工业线束相关车辆、电气产品的接触不良、漏电，短路、短路，自燃等现象，降低安全问题发生的概率。
1.定义
端子压接面积是否合格主要通过2个方面：一个是计算压缩比，另一个是计算缩小比，压缩率和缩小比相加等于1。
2.计算方法
2.1 端子压接面积的压缩比根据行业可以分为三3类，第1是汽车类，第2是家电类，第3是电子类。汽车类的标准最为严格，压缩比需要控制在80%至90%，即端子所有铜线的面积如果以1来表示，压接后的面积必须在0.8到0.9之间。如果压接后的面积大于1，那么这种情况下说明压接面积中除了1之外，剩余的面积都是空隙的面积。家电类的标准为70%到90%，电子类的通常控制在85%左右，最低也不得低于70%，最高也不可高于90%。
2.2.压缩比计算公式（常规）：
压缩比=导体压接后的面积/导体初始面积*100% <正常值75%~90%>
合格
2.3缩小比的计算公式如下：C=100*(1-(T/A))% <正常值15%~20%>
关于缩小比的标准出处，USCAR-21里面作出了明确的定义，原文如下：
1.The above crimp parameters shall be uniquely controlled by specific cable, terminal, and crimp tooling identification numbers.
The appropriate crimp dimensions are estimated by compaction analysis. The compaction may be estimated using a simple ratio calculated by using Finite Element Analysis techniques or other methods. The estimated compaction is one hundred times the quantity one(1) minus the ratio of the area contained by the tools and the sum of the cross sectional area of the terminal and the conductor.
C=100(1-(T/A))%
Where C=the compaction T=the area contained by the crimp tools A=the sum of the cross sectional areas of the terminal and the conductor
2.Generally,15% to 20% compaction of the conductor and terminal is a good place to start. This specification requires three consecutive crimp heights to pass electrical tests.
Using samples built to this compaction range usually provides the best opportunity to pass these tests.
翻译如下：
1.上述的压接参数必须按照导线，端子和压接工具独一无二的确定下来。合理的压接尺寸由压缩分析来评估。压缩分析可以通过压缩率来分析（有限元分析方法或其它分析方法）。
公式如下：C=100（1-（T/A））%，此处C=压缩，T=压缩后的面积（压接工具所包的面积，即压缩后导线面积和端子的面积之和），A=压接前导线面积和端子的面积之和。
2.一般缩小率在15%到20%之间是很好的评估开始位置。本规范定义3个压接高度的样品，这3个压接高度的样品通过试验，其它在其范围内的样品也就能通过该试验了。用该范围压缩率的样品进行试验是最好的。
由于15%~20%这个范围比较小，所以对模具加工精度、调模计算水平要求都比较高。

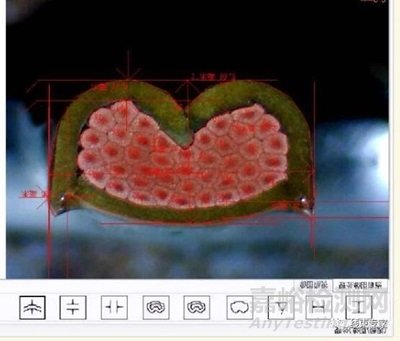

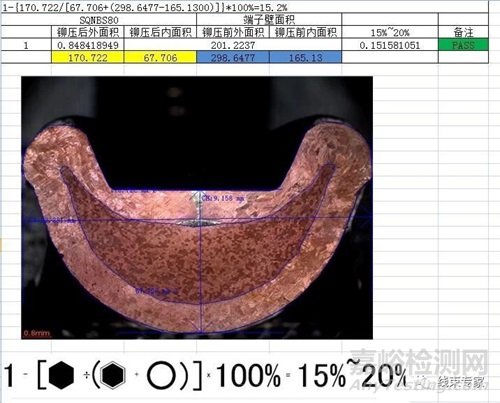

合格（六边形压接）
合格（单点压接）

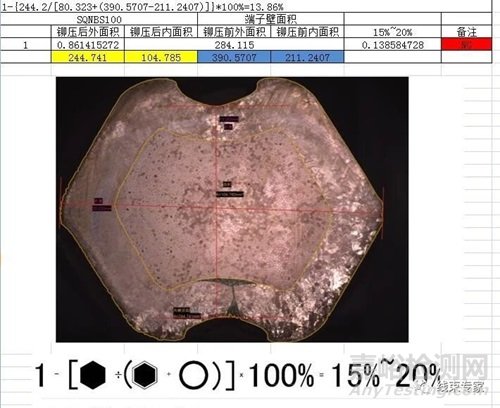

不合格（六边形压接）

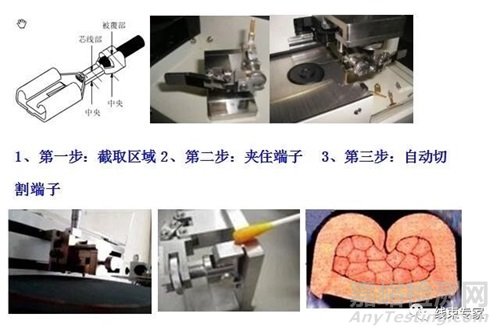

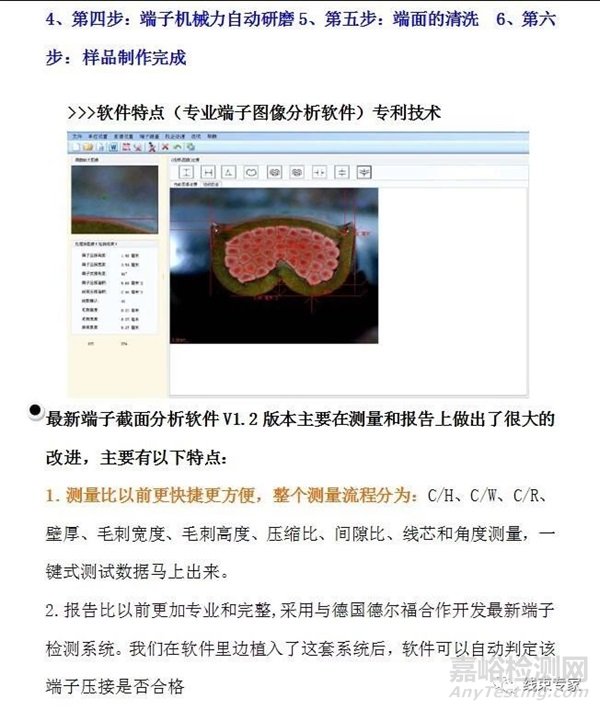

3.端子剖面样品制作步骤（仅供参考）：

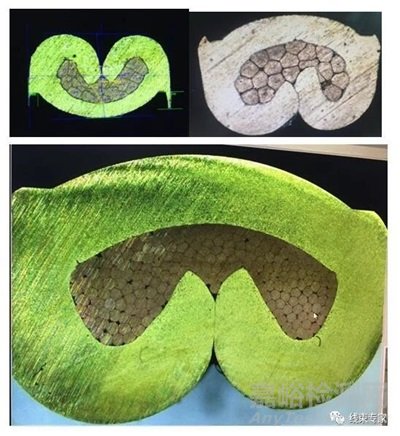

高清剖面图片

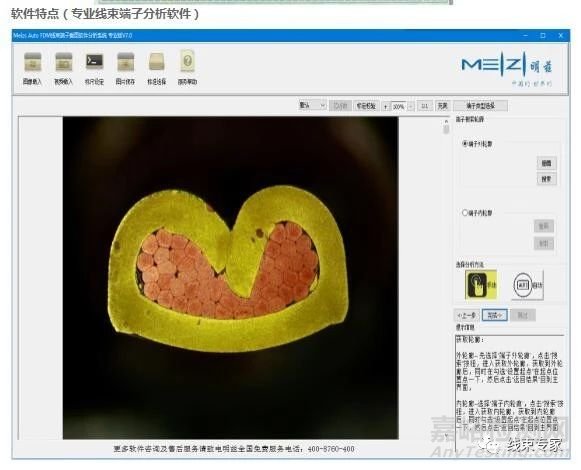

压缩比的计算公式一般都是根据自己公司的要求，让剖面分析仪的厂家直接写入到软件里面 ，只要按照步骤操作，报告可以自动生成！

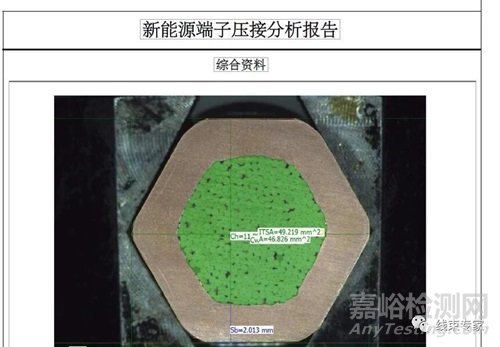

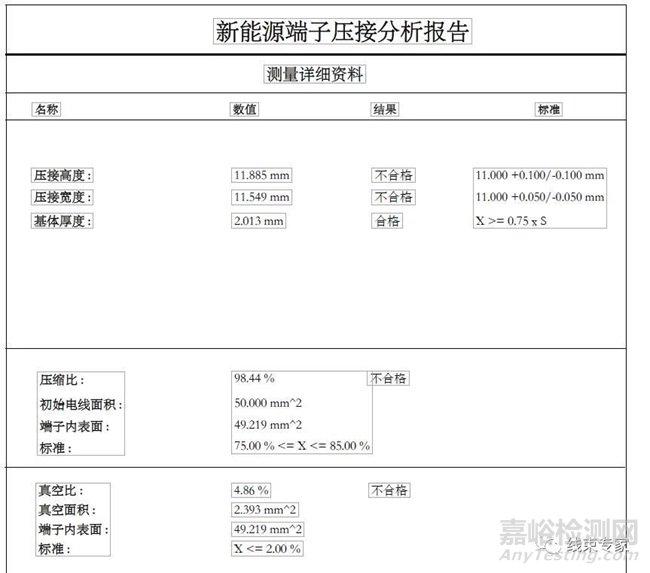

端子剖面分析报告样本

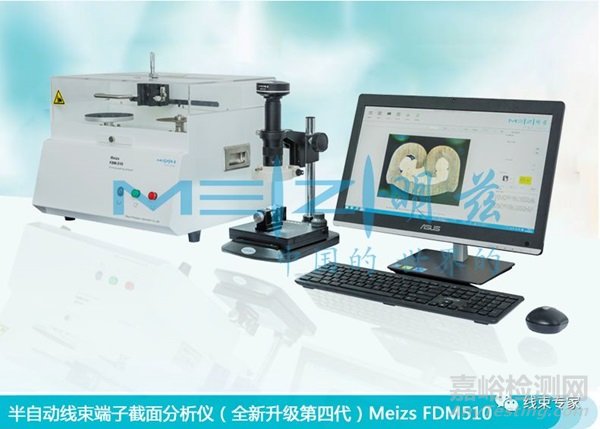

线束端子截面分析仪（全新升级第四代）压接端子的断面分析结果，只需要2分钟就能完成!!
制作样品展示 Sample presentatio
