臭氧主要存在于大气层的臭氧层中（距离地表20公里），但在地表大气中也存在稀薄的臭氧。臭氧为强氧化剂，对多种物品具有破坏作用，浓度越高对物品破坏越严重，可使铜片出现绿色锈斑，橡胶老化、变色、弹性减低，产品变脆、断裂、褪色等现象。每年因臭氧老化造成的直接经济损失数以亿计。

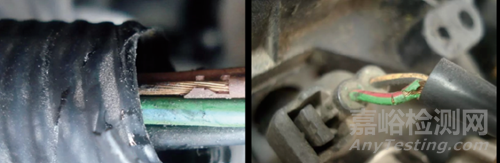

橡胶制品对于臭氧尤其敏感，容易产生臭氧老化，会影响其外观质量和使用寿命，因此，对橡胶制品臭氧老化现象进行研究具有重要意义。

为了应对这些问题，会对产品采用“臭氧老化试验”对其进行测试。

试验介绍

一种将试样在静态拉伸应变或动态拉伸应变条件下暴露于含有恒定臭氧浓度和恒温环境中的老化试验方法，该方法多用于评估橡胶的耐臭氧性能，利用环境模拟的手段加速橡胶被臭氧老化的过程，从而测试橡胶产品的耐老化能力。

检测范围

汽车内外饰材料、密封圈、橡胶、线束、塑料和橡胶软管、电缆光缆绝缘和护套材料等。

检测标准

√ GB/T 7762-2014 硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验；

√ GB/T 13642-1992 硫化橡胶耐臭氧老化试验-动态拉伸试验法；

√ GB/T 13642-2015 硫化橡胶或热塑性橡胶耐臭氧龟裂动态拉伸试验；

√ HG/T 2869-1997 橡胶和塑料软管-静态条件下耐臭氧性能的评价；

√ ISO 1431-1-2012 硫化或热塑橡胶耐臭氧性.第1部分：静态和动态应变测试。

试样要求

√ GB/T 7762的哑铃标准式样要求：

①宽式样的宽度不小于10mm，厚度为2.0mm±0.2mm，拉伸前夹具两端间试样的长度不少于40mm；

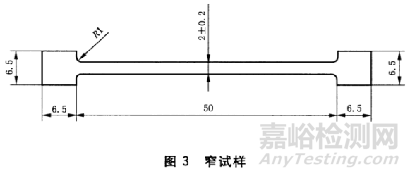

②窄式样的宽度为2.0mm±0.2mm，厚度为2.0mm±0.2mm，窄条长度为50mm，试样端部为6.5mm的正方形。

关于臭氧老化测试前送样的温馨提示：

1、根据标准要求,一般每样测试3片（建议送4片，3片测试、1片作对比）；

2、常规条件：臭氧浓度:50pphm，温度:40℃和38±2℃ ；

非常规条件：臭氧浓度:0~500 pphm，温度:30~70 ℃  (QDML最低可以做到0℃) ；

3、关于臭氧浓度，有时会用 mPa来表示，1 mPa = 0.99 pphm。
