华为物料技术规范

嘉峪检测网        2024-10-28 08:49

1、 适用范围



本规范适用于电缆供应商为华为公司生产的各种电缆 。用于规范电缆加工和电 缆检验等行为中有关电缆标签、电缆包装的内容,它是最基本的通用电缆标识和包装 要求,是公司04类电缆物料接收和IQC来料检验的重要依据。特殊情况下,在电缆图纸中另有规定时,应该以电缆图纸中的具体要求为准。



2、 规范性引用文件



下列文件中的条款通过本规范的引用而成为本规范文件的条款。凡是注日期的引 用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本技术文  件,然而,鼓励根据本规范文件达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本规范文件。



3、 术语



无特别需说明的术语



4、 包装要求



4.1  外包装要求

4.1.1  外包装箱



4.1.1.1  外包装箱箱型和尺寸规格

a)  外包装箱统一选用0201型纸箱;

b)  用纸箱的外尺寸长、宽、高表示纸箱规格;标准的纸箱规格(单位:mm):

385*385*330;

c)  一般情况下,必须使用华为公司规定的电缆包装纸箱;电缆包装箱的制作必须符合华为公司提供的相应的电缆包装箱图纸要求;特殊情况时,经华为线缆连接器TQC 同意,可以根据所包装电缆的形状、大小、重量确定缓冲空间进而确定纸箱的特殊规 格;

d)  针对特殊的需要(如尾箱、数量很少或体积很小、重量大等情况),可以使用 规定规格高度的1/2、1/3和2/3等规格的纸箱。



4.1.1.2  外包装箱的码放层数:根据外包装箱材料的实际承重能力,要求在运 输、储存过程中,码放层数不能超过外包装箱上标识的码放层数,标准规格的纸箱最高码放4层。



4.1.2.1  对于标准、统一装箱数量的电缆,封箱胶带必须采用 BOPP透明纸箱封箱 胶带,推荐采用72mm宽的封箱胶带。



4.1.2.2  对于用于尾数或非标准数量的电缆包装箱,为区别于标准的装箱数量,要 求采用BOPP彩色封箱胶带,推荐采用的胶带颜色为黄色。

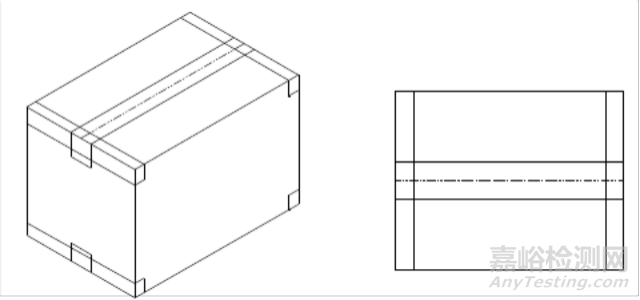

4.1.3  包装纸箱的封箱方式如下图:



4.1.4  外包装箱标识

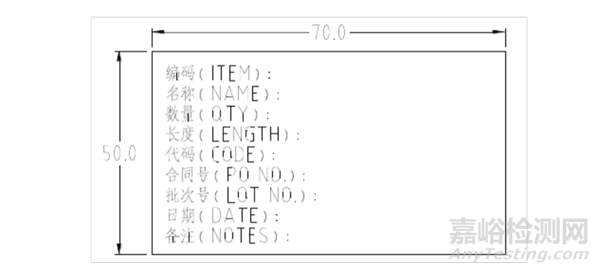

4.1.4.1  电缆的外包装箱上必须贴有符合华为公司规定的中英文标签,标签样式

如下图所示:



4.1.4.2  标签项目填写说明见下:

编码( ITEM):此电缆的华为公司物料编码、版本信息;版本信息为  1位,如:04021896-V1或04049999LV0。0411成套电缆的版本信息是清单版本,  0401成套电缆不 用加版本信息。

名称(NAME):此电缆的物料名称,具体遵照以下规定执行。

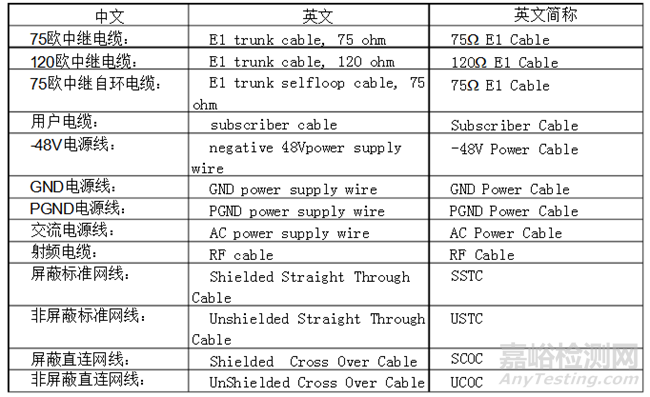

a、属于下表中所列电缆的以表中规定的名称(英文使用简称)为准。



b、在上表中未包含的其他各种电缆一律填写以下内容:

中文:电缆组件

英文:Cable Assembly

数量(QTY):此包装箱内此编码物料的总数量;

长度(LENGTH):此包装箱内此种电缆的设计长度(对于特殊长度电缆标注电缆的 实际长度),对于线束或成套电缆此栏标注“/”;

代码(CODE):表示供应商代码(我司在华为的供应商代码为022563);合同号(PO No.):电缆的采购合同号;

批次号(LOT No.):电缆的厂家生产批次号;

日期(DATE):电缆生产日期,格式为:(YYYY-MM-DD);

备注 ( NOTES ) :需要备注的特殊信息,如特殊电缆的特殊之处等。备注信息可

参见6.1附录1的《特殊电缆备注描述汇总表》;

注:字体高度不低于3mm,当标签大小不能满足部分物料的标识要求时,可做相应的调整,

尺寸最大可调整为70mm×70mm。要求同一批次供应的电缆包装箱的标签尺寸必须保持一致。4.1.4.3  标签的内容要求为中英文对照;如因特殊原因不能中英文对照,应以英文为 主。



4.1.4.4  同类标签应大小相等,边缘齐整,四条边应成直线,要求标签为白底黑字。4.1.4.5  标签上所有栏目必须打印清晰且易于辩识, 不得手写和有任何涂改 。      4.1.4.6  标签必须粘贴于包装箱最小侧面的右上角固定位置。要求标签粘贴端正平 整,不允许出现褶皱和破损,为防止标签擦损,可用透明胶带覆盖此标签。



4.1.5  缠绕拉伸膜

4.1.5.1  一般情况下当码放层数较高有倾倒危险时应选择使用缠绕拉伸膜增加稳定 性,同时避免在运输途中的包装箱损伤和脏污。如下图所示:

4.1.6  特殊情况下,当单根电缆的长度、重量超过一定范围,不适宜使用纸箱进行包装时,经华为TQC许可,允许采用有保护措施的其他包装方式。



4.2  内包装要求

4.2.1 基本原则

本规范所提包装要求为最低限度的要求,相关供应商参考本规范对电缆实施最低量包装,包装必须满足在装卸、运输过程中不会发生物料损伤、接插件变形、附件丢失或在正常储运环境下因包装原因引起的氧化 。特殊情况时应依照电缆图纸要求进行特殊包装。



4.2.2  电缆的绑扎

4.2.2.1  电缆需要根据其自身特点进行绑扎,对于长度较短的电缆可按确定的数量绑扎 为一束,对于长度较长的电缆应每根按要求盘绕后进行绑扎。长度以扎线拆除后各电 缆易分离为准则。

4.2.2.2  电缆的绑扎材料为尼龙绳、鱼骨扎线及缠绕拉伸膜。禁止使用一定储运环境下 会与电缆护套发生色彩迁移的材料及各种胶带和橡皮筋。



4.2.2.3  对长或粗的电缆,线盘的内径推荐约在200mm~310mm之间,同时应保证线圈内径 不小于线缆直径的20倍,而线圈的外径则应适合其外包装纸箱的规格尺寸。

4.2.2.4  电缆在盘绕时应将电缆上的连接器定位在不会受到压迫危害的线圈内环中。

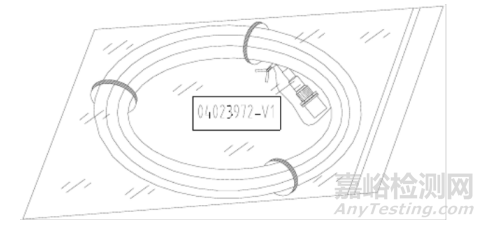

4.2.2.5  打卷电缆的线盘绑扎点至少要三处,对称分布在线盘上,其一绑扎点距离包 装连接器的PE袋尾部不超过50mm,如下图所示。



4.2.2.6 当使用PE袋对电缆进行包装时,要求在PE袋外面再贴一个标签。标签规格可以 选用华为D型标签,要求打印格式为横排,标签的内容必须包括电缆的编码和版本信息 (0401成套电缆不用版本信息),平贴在包装袋中间位置,如上图。

4.2.3  连接器的保护

4.2.3.1 对带高密(≤1.27mm间距)插针的连接器及3V3、13W3等连接器,必须套 上防护盖对插针加以保护,防护盖要求采用白色聚乙烯制作。除电源连接器外,一般 电缆上的连接器需使用PE袋、气泡袋或珍珠棉加以保护,也可使用防护帽进行保护, 在妥善包好后进行绑扎;



4.2.3.2 一般情况下每个连接器要单独进行包装,在确定不会在储运过程中发生损坏 时,允许将同一根电缆上多个连接器包装在一起;并注意满足以下要求:

a)  包装袋自然包住连接器,不得缠绕;

b)  包装袋内空气排除,不得有气鼓,用扎线扎紧袋口;

c)  不能将贴在线材上的电缆主标签扎在包装袋中。



4.2.3.4  对于有防尘、防氧化要求的射频连接器,必须套上防护帽对接头进行有效保护。

4.2.3.5  对于长度比较短的电缆,也可以采用将整根电缆用PE袋塑封的方式进行保 护。通常情况下对于镀银接头不仅要保护接头内插针、插孔,而且要保证接头外部 不氧化。

4.2.4  防静电包装,对于射频电缆,为保护射频连接器的性能及电缆的应用环 境要求,射频电缆必须采用防静电包装袋进行包装,防静电包装袋必须满足:

薄膜表面电阻范围为:  1.0×104Ω≤表面电阻< 1.0×1011Ω,摩擦电压≤ 100V。(参 考ESD S20.20标准)



4.2.5磁环的防护

电缆上的磁环应使用气泡袋、珍珠棉加以保护。

4.2.6  在电缆的体积比较小的时候,可以使用内包装盒,内包装盒的材质不做 统一要求,但其强度应满足在包装箱内叠放层数的要求,内包装盒上必须有包装标  签,包装标签的内容、格式及粘贴要求同外包装箱标签。



4.2.7  包装的防潮要求

4.2.7.1  电缆的包装应能够满足在船运条件下的防潮要求。

4.2.7.2 包装用PE袋均应使用热封口或自封口。

4.2.7.3 对于带有易氧化连接器的电缆,在内包装中应该使用必要的干燥剂,干燥剂 的包装应确保不会在储运过程中发生破损。



4.3  尾箱包装要求

4.3.1  同批电缆中的尾箱,在外包装箱上应与正常装箱数的外包装箱在外观上有明

显区别。主要表现为封箱胶带的颜色不同,尾箱的封箱胶带为黄色,正常装箱数的包 装箱封箱胶带是透明的。

4.3.2  尾数使用专用尾数包装箱,其外尺寸要求长不大于560,宽不大于360,高不 大于230;推荐使用的尾数包装箱外尺寸为360×360×220mm。对一个编码来说,单次 送货不超过一箱的小批量电缆,应尽可能用此尾数箱包装。

4.3.3  在货物码放时,尾箱应码放在顶部明显处。

4.3.4  相应的检验报告和送货清单应优先随尾箱包装。



4.4  成套电缆的包装要求

4.4.1  成套电缆以每套为基本单位使用内包装盒和PE袋进行包装。

4.4.2  在成套电缆中,某些单根电缆有附件(如螺钉等)的,要求将此单根电缆连 同附件单独用PE袋包装,然后放入成套电缆的PE袋或包装盒中。



4.5  特殊要求电缆的包装要求

4.5.1  特殊要求电缆指在订单中对标准电缆增加特殊加工要求(如:特殊长 度、特殊线材、特殊接线等情况)而衍生的电缆。

4.5.2  不同编码的特殊要求电缆不允许使用同一外包装箱。

4.5.3  相同编码、不同特殊要求电缆不允许使用同一外包装箱



4.5.4  编码相同、特殊要求相同、仅华为销售订单号不同的电缆可使用同一个 外包装纸箱,但此时必须遵照以下规定:

a)  使用PE包装袋或小包装纸盒将不同销售订单号的电缆分开包装;

b)  PE包装袋或小包装纸盒上粘贴外箱标签和特殊要求电缆标签;

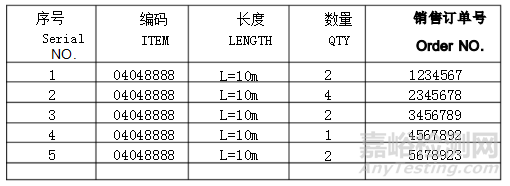

c)  包装箱内须放置打印的装箱清单一份,装箱清单基本格式见下表:

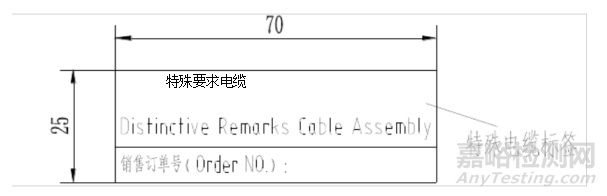

4.5.5  在外包装箱上需要增加特殊要求电缆标签,特殊要求电缆标签粘贴在外 箱标签的正下方。特殊要求电缆标签格式如下:



4.5.6  在包装标签的备注栏填写好特殊要求信息,在“特殊要求电缆标签”相应 的“销售订单号”栏内填写对应的华为销售订单号,当箱内装有多个华为销售订单号电 缆,无法一一列出时,该标签的“销售订单号”栏内填写“LIST INSIDE”。



4.6  合格证要求

4.6.1  每批次送货,要求附带该批次电缆的检验报告。

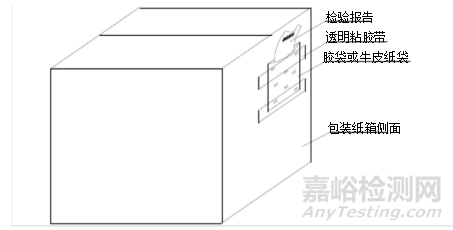

检验报告可附在外包装箱上(如下图),也可放在包装箱内(有尾箱时优先放在尾 箱内)。由于我司每次送货的数量与向贵司定购的数量常有不同,所以要求在每一个包装箱内都附上检验报告。



4.6.2  以最小包装为单位,附带产品合格证。

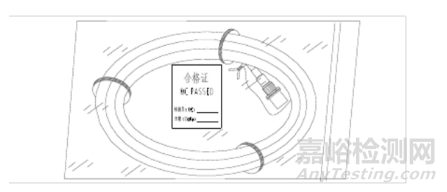

a  用胶袋包装的单根或成套电缆,合格证可置于胶袋内,如下图:

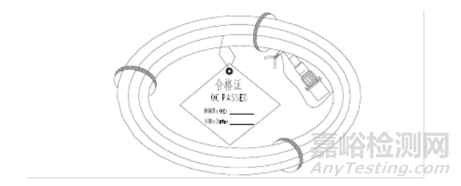

b  合格证也可以吊挂在单根电缆或线束上,如下图:此时要求合格证必是由硬纸皮等材料制作。

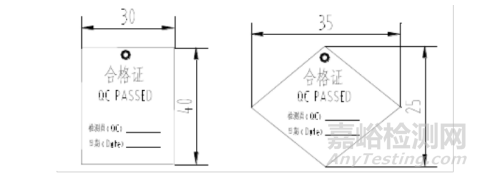

c  合格证基本按照下图的尺寸和内容制作:



4.7  装箱数量要求

4.7.1  一般情况下,对于电缆的装箱数量不作具体要求,射频电缆的装箱数量

应参考6.2附表中推荐的数量进行装箱;

4.7.2  为了便于电缆的储存和运输,要求供应商保证电缆装箱数量的固定性和 统一性。要求供应商在确定某一编码电缆的装箱数量并供货后,保持电缆装箱数量的 稳定性;不允许在未经华为公司认可的前提下改动同一编码的电缆装箱数量。

4.7.3  对于特殊要求电缆,可按合同的实际情况来确定装箱数。



4.8外观要求

4.8.1  包装箱上不可有明显的污迹及乱涂写的痕迹。污迹或乱涂写的面积不得 超过4平方厘米。“乱涂写”定义为与发货、运输信息无关字迹或字体为撩草不易识辨。

4.8.2  包装箱不得有严重破损的现象。大包装箱外表面破损宽度不可超过  2厘 米,长度不可超过 10厘米,深度不可超过 0.4厘米。包装箱外表面拐角撞损不超过 4厘

米(最长一边);拐角只有一边撞伤时不超过10厘米。



4.9   材料要求

外包装箱统一采用瓦楞纸纸箱,纸箱要求采用以下规定材料制作:

a)  K=K(250g/126g/126g/126g)双瓦楞纸板(5公斤~25公斤)

b)  A≡A(200g/126g/126g/126g/126g/126g/200g)三瓦楞纸板(25公斤~50公斤)

c)  供应商应提供瓦楞纸箱的抗压强度,戳穿强度等定量技术指标供华为认可,符 合华为公司相应技术规范的要求。在包装箱的规格、容量符合华为公司要求的基础   上,可以使用规格更高的包装材料。



5、  标识要求



5.1  华为公司电缆标签系统

5.1.1  电缆标签类型

华为公司采用的电缆标签类型主要为粘贴式的,包括:纤维纸自粘胶标签、 覆盖保护式标签,同时也采用了部分热缩套管标签。

电缆标签必须采用符合本技术规范书中规定的材质;对于电缆设计图纸中有 特殊材质要求的,以电缆设计图纸为准。

5.1.2 电缆标签规格

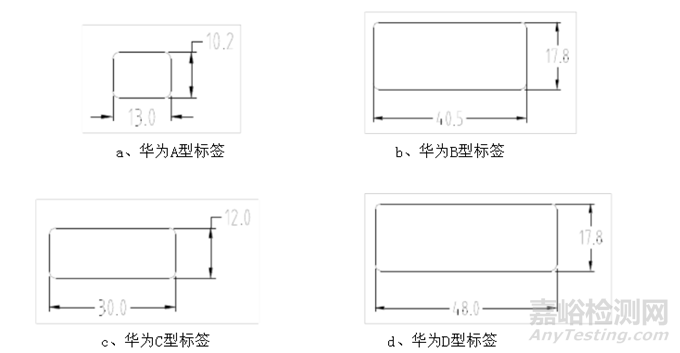

5.1.2.1 纤维纸自粘胶标签规格

华为公司规定的纤维纸自粘胶标签共有A、B、C、D四种规格,底色均为白色,具体 的外形尺寸如下:

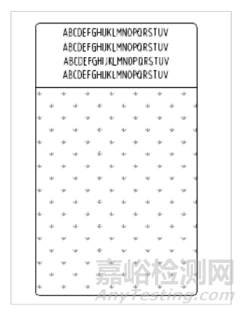

5.1.2.2 覆盖保护标签规格

5.1.2.2.1 覆盖保护标签分为文字打印区和透明覆盖区,文字打印区的颜色为白色,

透明覆盖区的颜色则要求为无色透明。相应的尺寸要求包括标签的长度尺寸L、宽度尺

寸W和文字打印区高度尺寸H。参见下图:

5.1.2.2.2 覆盖保护标签规格尺寸如下(L*W*H):L尺寸可根据所粘线材的实际情况 加长。

a、81.03mm*31.75mm*19.05mm (华为L型标签)

b、36.5mm*25.4mm*12.7mm  (华为M型标签)

c、23.88mm*12.7mm*9.53mm  (华为N型标签)



5.1.2.3 热缩套管标签规格

5.1.2.3.1 华为公司规定的热缩套管标签的颜色为白色,特殊情况以电缆设计图纸要 求为准。

5.1.2.3.2 直径尺寸的选择取决于应用电缆的线材直径,主要须满足热缩套管标识标 签本身的收缩率要求,常用的热缩套管标识标签的直径尺寸(收缩前内径)系列范围 为3.2mm~38mm,相应的适用线材的直径范围为1.6mm~35mm。



5.1.2.3.3 长度尺寸根据实际需要表达信息量的多少进行选择,同时还应考虑电缆实 际应用的要求,一般以30mm为佳。

5.1.3 电缆标签的粘贴方式

常用的粘贴方式有以下三种:平贴、环绕、对折三种,根据不同的使用情况选择采 用。

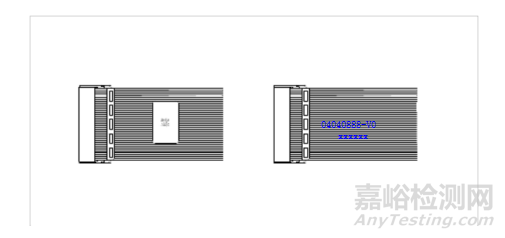

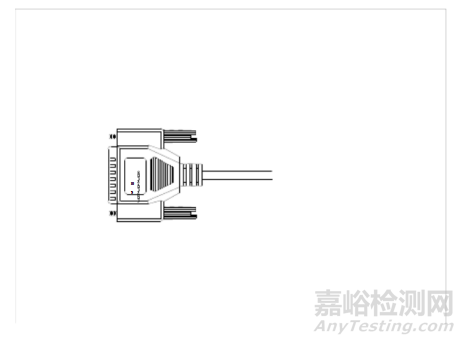

平贴:适用于在平面上的粘贴,主要用于连接器、排线。如图:





注意:对于扁平排线上的标签应采用印字的方式,对目前尚不具备印字条件的供应 商,仍可用平贴标签的方式。

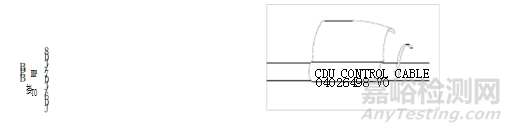

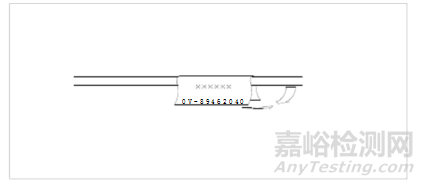

环绕:适用于在圆形截面的线体上的粘贴;需保证标签印字被覆盖而不遮隐。如图:



对折(旗形状):适用于在线缆直径不太大的线体上的粘贴。如图:



5.2  电缆标签的应用原则

5.2.1  在任何时候,电缆图纸中已经规定电缆标签规格的均以图纸要求为准,对于电 缆图纸中没有明确加以规定的,电缆标签的规格按如下要求执行。

5.2.2   华为A型标签

华为A型标签的字符高度要求为不小于2.0mm,宽度比例不小于0.75。  规定的字

符排列方式为横排或竖排。横排时不超过三排,每排不超过8个字符;竖排时规定两排,每排不超过6个字符,并要求两排内容一致,并字头均朝向临近的短边。参见下 图:



5.2.3  华为B型标签

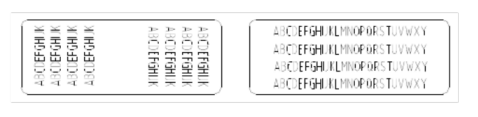

华为B型标签的字符高度要求为不小于2.0mm,宽度比例不小于0.75。规定的字 符排列方式为横排或竖排。横排时不超过四排,每排不超过22个字符;竖排时规定六 排,每排不超过11个字符,并要求两侧各三排的内容一致且字头均朝向临近的短边。参见下图:



5.2.4  华为C型标签

华为C型标签的字符高度要求为不小于2.0mm,宽度比例不小于0.75。规定的字符 排列方式为横排或竖排。横排时不超过三排,每排不超过20个字符;竖排时规定四排,每排不超过7个字符,并要求两侧各两排的内容一致且字头均朝向临近的短边。参见下图:



5.2.5  华为D型标签

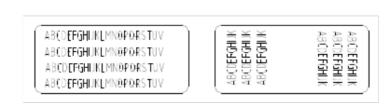

华为D型标签的字符高度要求为不小于2.0mm,宽度比例不小于0.75。规定的字 符排列方式为横排或竖排。横排时不超过四排,每排不超过25个字符;竖排时规定八排,每排不超过11个字符,并要求两侧各四排的内容一致且字头均朝向临近的短边。

参见下图:

5.2.5.3  当华为A、B、C、D型标签对折粘贴时,字符只能按照规范中的要求竖排打印。



5.2.6  热缩套管标签的应用原则

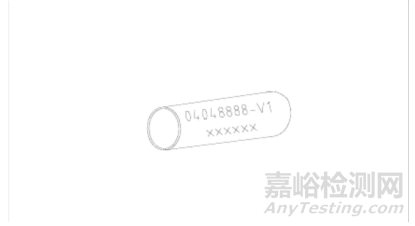

5.2.6.1  热缩套管标签上的字符要求沿热缩套管的轴线横排,如图:



5.2.6.2  由于热缩套管标签上的字符是在收缩前打印的,收缩后的高度会发生变化, 所以对字符的高度不做统一的要求,但必须保证字符清晰易辨。



5.2.7  华为L型标签

华为L型标签的字符高度要求为不小于2.0mm,宽度比例不小于0.75。规定的字符 排列方式为在打印区横排,字符不超过四排,每排不超过20个字符,并要求字头朝向 临近的短边。参见下图:



5.2.8  华为M型标签

华为M型标签的字符高度要求为不小于2.0mm,宽度比例不小于0.75。规定的字符排列方式为在打印区横排,字符不超过三排,每排不超过16个字符,并要求字头朝向临近的短边。参见下图:

5.2.9  华为N型标签

华为N型标签的字符高度要求为不小于2.0mm,宽度比例不小于0.75。规定的字符 排列方式为在打印区横排,字符不超过两排,每排不超过8个字符,并要求字头朝向临 近的短边。参见下图:

5.3  电缆标签信息的表达规定

华为电缆标签信息,电缆图纸无特别要求外,规定一律使用英文和阿拉伯数字 作为法定文字,推荐采用Arial字体。

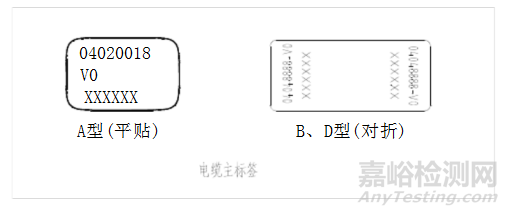

5.3.1 主标签信息表达

主标签表达但不限于以下信息:电缆的编码、版本和供应商代码、华为销售定单号

以及电缆长度,其中华为销售定单号以及电缆长度仅用于特殊要求的电缆。  正常情况

下,在电缆图纸上没有对主标签内容作说明和标注时,主标签只需表达电缆的编码、

版本以及供应商信息。电缆标签上的编码和版本信息要求在同一行,特殊情况时允许

两行;  参见下图:

5.3.1.1 编码和版本:□□□□□□□□-V□ 或□□□□□□□□LV

说明:前面8位是电缆的华为编码(ITEM),字母V后1位是该电缆的大版本,大版本信息取自电缆图纸中版本栏两位中的第一位,  □□□□□□□LV  ”仅适用于作样临时图纸或一次性有效图纸.

5.3.1.2  供应商代码:□□□□□□ 6位字符

说明:为华为公司提供给供应商的供应商代码,不允许使用其它供应商信息。

5.3.1.3  华为销售定单号:□□□□□□6位或7位字母与数字组合。

说明:华为销售定单号,取自华为的采购定单,应用于特殊要求电缆的情况。5.3.1.4 电缆长度(可选):L=□□□m

说明:□□□ 表达电缆的设计长度或特殊要求电缆长度(忽略公差),应用于图 纸有要求或特殊采购电缆的情况。



5.3.1.5 对于射频电缆采用热缩套管作为主标签的情况,由于热缩套管表达信息的容 量受到限制,所以特殊规定如下:

a、电缆标签上可只表达电缆的编码、版本和供应商代码,其余信息在电缆最小包 装上表达;

b、一般情况下,电缆标签上的编码和版本信息要求在同一行,特殊情况时允许两 行;

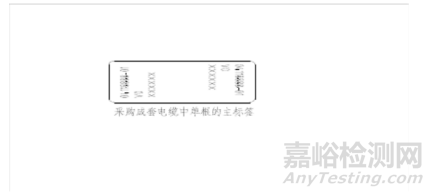

5.3.1.6  对于0411类成套电缆中的单根电缆主标签,由于需要同时表达成套编码和其

中单根的编号及版本,所以采用下图中的格式:

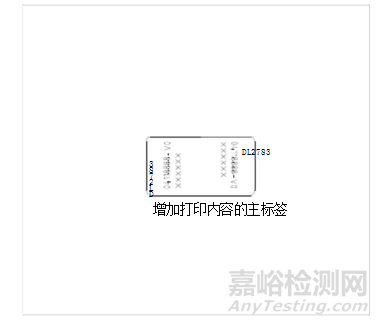

5.3.1.7  对于电缆图纸中(技术要求中或标签图示)要求在主标签中增加打印内容的 情况,格式统一为在“编码和版本”一行的上面增加该信息,如下图所示。

在电缆图纸中,主标签不一定会标注为主标签,只要标签的内容包括电缆的 编码、版本、供应商信息的,即可理解为主标签或主副标签合并的情况。



5.3.1.8  特殊电缆主标签的表达

对于特殊要求(指定单要求的电缆与该电缆正式图纸的要求不一样)的电缆,在主 标签上供应商代码的下面另需标注订单中要求的华为销售订单号(由6或7位数字,华 为采购人员随订单一起提供)和电缆的长度信息,当在主标签上已经无法表达增加的 信息时,需要在距离主标识标签后约5mm处另加特殊电缆附加标签,特殊电缆附加标签 统一采用华为D型标签,表达信息及标注方式如下:

L=□□□m

O:□□□□□□□

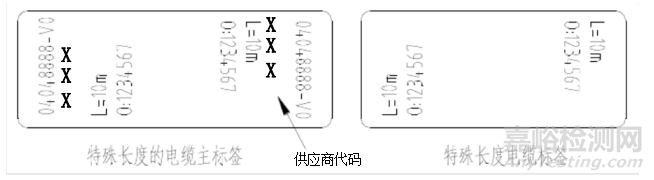

其中:L为订单中要求的特殊电缆的实际长度, O对应华为的销售订单号。格式参见下图:

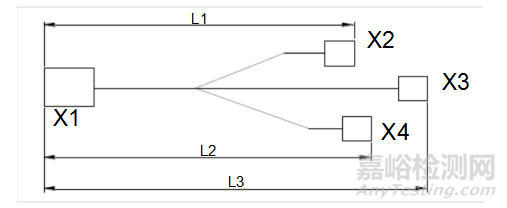

如果电缆设计图纸中包含几个电缆的长度,如:

当特殊要求电缆为改变L2 (改变后的L2〈L3)的长度时,电缆主标签的长度信息应选 择最长的分支长度打印,同时电缆包装箱标签上的长度信息与主标签的长度信息一  样,但必需在备注栏中注明特殊要求,即L2的特殊长度要求信息。

5.3.1.9 对于因电缆长度过短导致无法粘贴主标签时,电缆主标签可粘贴在电缆外包 装PE袋上。

5.3.2 副标签表达信息

副标签主要表达电缆安装的位置和用途信息,根据电缆图纸确定,加工依据为电缆 图纸。



5.4  电缆标签的位置要求

5.4.1  在任何时候,电缆图纸中已经规定电缆标签位置的均以图纸要求为准,对于电 缆图纸中没有明确加以规定的,电缆标签的位置按如下要求执行。

5.4.1.1  电缆主标签的位置

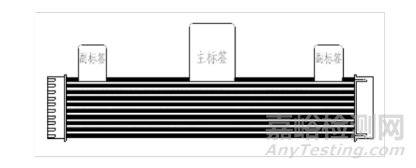

对于长度小于400mm的电缆,主标签置于电缆的中间,对于长度大于400mm的电缆, 主标签位于距电缆一端连接器尾部100mm处。如果电缆连接器上能够平贴主标签,则可 以将电缆主标签平贴于电缆连接器上。

5.4.1.2  电缆副标签的位置

对于长度小于200mm的电缆,副标签的粘贴位置为距对应连接器尾部20mm处。对于

长度大于200mm的电缆,副标签的粘贴位置为距对应连接器尾部50mm处。

5.4.1.3  对于有多根电源线材的电缆,电缆标签应粘贴在其中的同一根线材上。如



5.4.2 电缆标签的方向

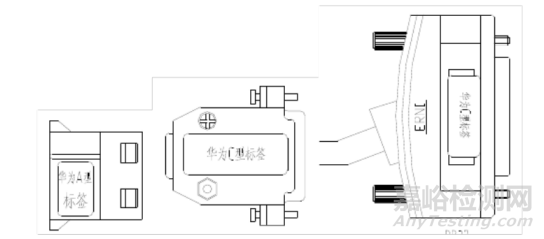

除非电缆图纸中有特别规定,贴在连接器上的标签按如下方向粘贴。





5.5  标签粘贴要求

5.5.1  在粘贴标签之前应检查粘贴表面是否有油污、水或其他污染物,必要时应进行 清洁。

5.5.2  粘贴时应平整,避免中间留有气泡。

5.5.3  在粘贴标签时须避免用手接触到标签的涂胶面,应使用镊子等专用工具。



5.6  材料要求

5.6.1 电缆标签材质基本要求

电缆标签材质必须通过美国UL969规格的认证,即标签所用的基材、粘合剂、油 墨及其搭配都要有UL认证记录。

5.6.1.1 抗破损

为避免电缆标签在运输、安装和使用等环节损坏,要求采用的电缆标签均应具备较 强的抵抗撕破、磨损的能力,主要是通过材质的选用来保证的。

5.6.1.2 粘性

应用于对粘贴式电缆标签的要求。

华为公司标准为:25mm*25mm面积的剥脱力大于1Kg,同时要求电缆标签的粘合剂含 有抗增塑剂成分。

5.6.1.3 阻燃要求

基于UL817的要求,电缆标签应使用符合阻燃要求的材质,需要取得UL817规格的认 证。

5.6.2  耐环境要求

由于电缆所应用的环境比较复杂,为保证电缆标签的耐久性,电缆标签应具备多种 耐环境的能力。华为公司的常规要求为:

防水:纯水浸72h无变化;

防油:齿轮油浸72h无变化;

湿热:温度40篊,湿度95%环境中7天无变化;

高低温:-29 篊~100 篊

5.6.3  辅助系统及耗材要求

华为公司规定电缆标签上的信息必须是打印(或印刷)的,可以使用点阵式或激光 打印系统,也可以使用热转印打印系统,所使用的色带应采用具有易干、渗透性强等 特性的标签专用打印色带。



6、  附录

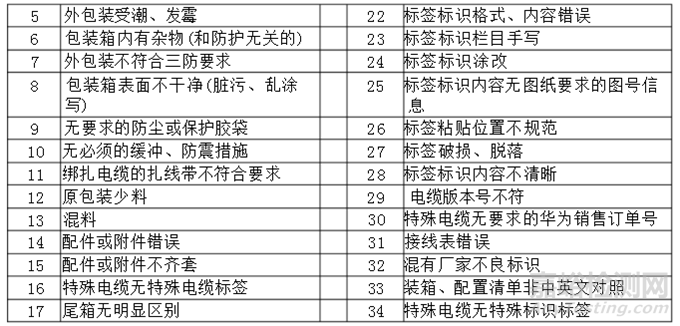

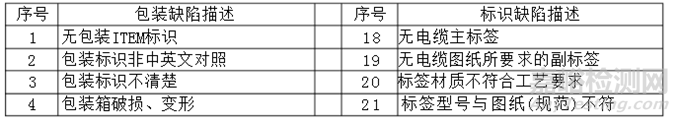

6.1  主要包装标识问题列表

附录1:  包装标识问题列表

(作者注意:有标准的可以直接引用标准,不用重复把文字搬上去。对具体器件如果没有该项目可以去掉,条目文字不适合的可以更改、删除、增加)

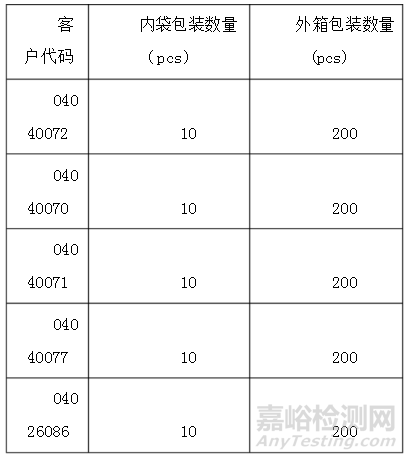

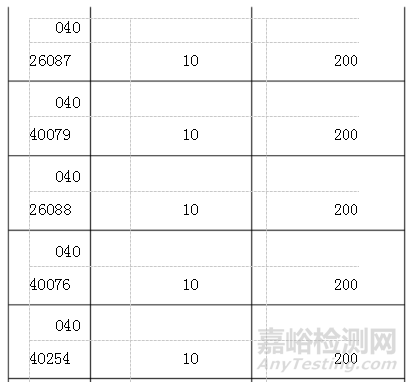

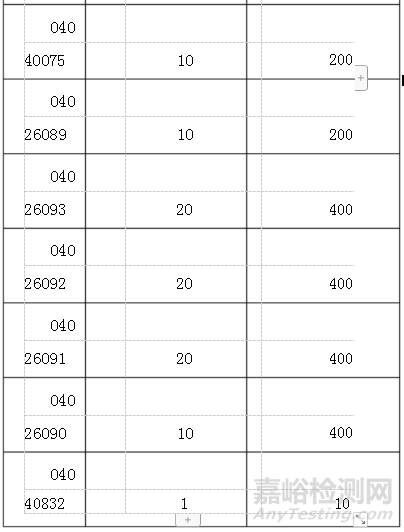

6.2  射频电缆包装数量要求

附录2:包装数量要求
