高压导线作为新能源汽车高压线束的核心零部件，其选型是否正确显得十分关键。一般主要参考一些重要信息：客户标准、实际应用和特殊要求等，从而选择安全合适的高压导线。

一、线径选型

高压导线的线径选型设计主要参考如下因素：

▶导线设计标准，比如LV216-1/2，ISO19642等

▶导线工作电压平台以及电压范围；

▶回路有效工作电流；

▶高压导线工作环境温度；

▶回路峰值电流以及峰值持续时间；

▶回路保险容量；

▶高压线束插件允许压接线径。

高压导线选型基本步骤如下：

1.校核高压导线工作电压平台，目前一般电压平台在1000V DC以下，因此多选用耐1000V DC的高压导线；

2.根据导线载流量和工作环境温度结合的温升曲线，选择导线线径；

3.对比峰值电流、峰值持续时间和导线冒烟曲线（见图4-3），峰值持续时间小于导线冒烟时间；

4.对比保险熔断时间和导线冒烟时间，导线冒烟时间大于保险熔断时间；

5.经过以上步骤初步确定导线线径，再结合高压插件型号以及规格书，确认导线是否能够应用，尤其是需要校核导线两侧的高压插件需要同时满足其要求。

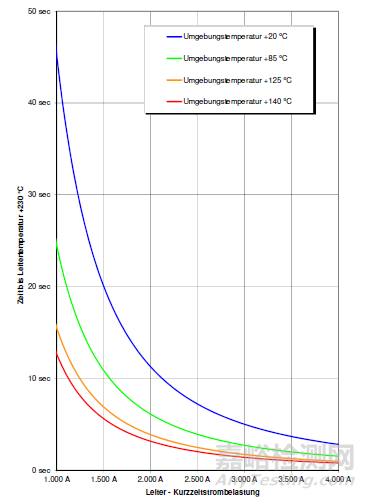

图1：35平方的硅胶线在流温升和冒烟曲线

二、材质选型

1.硅胶导线

▶硅胶导线质地柔软，耐温性能好，但是耐撕裂耐油液性能差，在以下环境下建议采用硅胶导线：

▶工作环境温度大于150℃的区域；

▶线束布置空间小，完全半径不满足5D的区域，或者由于装配需求对线束柔软度要求严格的区域。

▶高压线束防护较好，无油液无磨损的区域；

▶高压插件有明确的使用要求。

2. 交联聚烯烃导线

交联聚烯烃导线材质较硬，耐磨耐撕裂性能好，成本较低，但是柔软度差，耐温性能差，需要在以下环境使用：

▶工作环境温度不大于150℃；

▶线束布置空间大，完全半径≮5D，或者线束装配无困难；

▶线束有油液接触可能，或磨损振动幅度较大；

▶高压插件有明确使用要求。

3.其他导线

如果对导线有阻燃要求，可以选择HB或V0等级导线；

如果对导线屏蔽有要求，可以选择无屏蔽导线、单层屏蔽导线，双层屏蔽导线，对导线的屏蔽编制密度可以根据屏蔽需求进行定义，一般屏蔽密度在85%以上。
