GBT25119机车车载装置EMC电磁兼容测试项目及要求

嘉峪检测网        2022-05-10 00:38

GB/T25119-2010标准主要适用于轨道交通车辆(包括地铁、城轨车辆)上安装的所有控制、调节、保护、供电等电子装置,装置可由蓄电池或发电机供电,也可能由直接或间接与接触网相连的低压电源进行供电的设备。

GB/T25119-2010标准主要涉及浪涌和静电放电试验、电快速瞬变脉冲群试验、射频干扰试验(传导发射、辐射发射)、射频抗扰度试验(射频场传导抗扰度试验、射频电磁场辐射抗扰度试验)。



测试项目及测试要求:



1、静电放电试验:接触放电±6kV,空气放电±8kV;

2、电快速瞬变脉冲群试验:电源端口3级,I/O端口和通信端口4级:2kV,5kHz;

3、浪涌试验:3级,线线间1kV,线地间2kV;

4、射频电磁场引起的传导干扰:测试等级为3级,电压10V;

5、射频电磁场辐射抗扰度试验:测试等级为3级,测试频率80MHz-1000MHz,辐射强度为10V/m,对于用在司机室的或车顶车下的设备,要求测试等级为4级,辐射强度为20V/m;

6、传导发射试验:0.15MHz-0.5MHz 99dB,0.5MHz-30MHz 93dB;

7、辐射发射试验:30MHz-230MHz 40dB,230MHz-1000MHz 47dB;

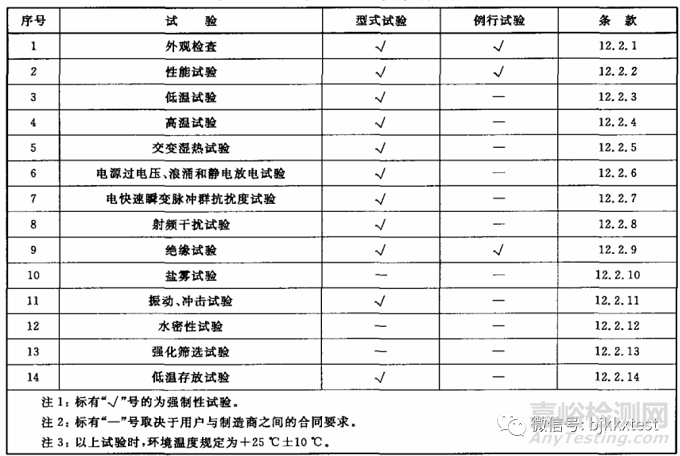

GBT25119机车车载装置EMC电磁兼容测试项目及要求



EMC检测引用的基础标准:



静电试验:GB/T17626.2-2018,IEC 61000-4-2:2008

射频电磁场辐射抗扰度试验:GB/T 17626.3-2016,IEC 61000-4-3:2010

电快速瞬变脉冲群试验:GB/T 17626.4-2018,IEC 61000-4-4:2012

浪涌试验:GB/T 17626.5-2019,IEC 61000-4-5:2014

射频电磁场引起的传导干扰:GB/T 17626.6-2017,IEC 61000-4-6:2013

传导发射、发射试验:GB/T 9254-2008,CISPR 22:2006



GBT25119标准中的电磁兼容EMC测试项目抗扰度部分基本要求在工业设备3级的水平,射频辐射抗扰度和辐射发射的测试频率不要求高频,只做到1GHz就可以,要求相对简单,基本参照电工电子设备电磁兼容测试方法。

电磁兼容性是一个系统工程,从电路板、部件、整机都需要考虑电磁兼容EMC相关设计工艺,而对于没有相关设计的样品很多情况下,标准要求的测试等级太高,测试不通过。
