VW60330-2013大众汽车线束端子压接标准解读

嘉峪检测网        2022-11-20 22:41

VW60330标准是大众汽车集团内部标准,行业内比较权威的端子压接技术标准。



VW60330标准现有版本 1993-01、2008-07、2009-12、2013-12。



(一)应用范围



本标准适用于无焊电气压接中所使用的术语、要求以及试验标准。该标准所指压接由端子和导线组成(多股软铜绞线,细软铜绞线以及极细软铜绞线);且仅适用于单股电缆压接。



本压接标准不适用于实心电缆、铝制导线、镀锡导线以及扁平电缆的压接。



本压接标准不适用于焊接工序。



此标准还规定了制造、试验以及压接模具的要求。



(二)压接术语

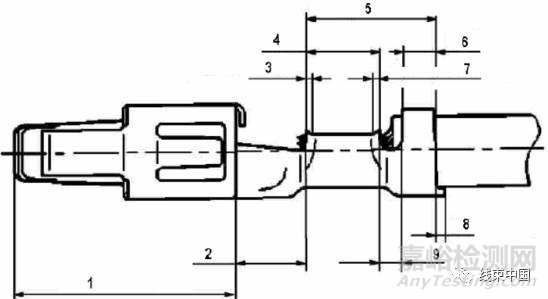

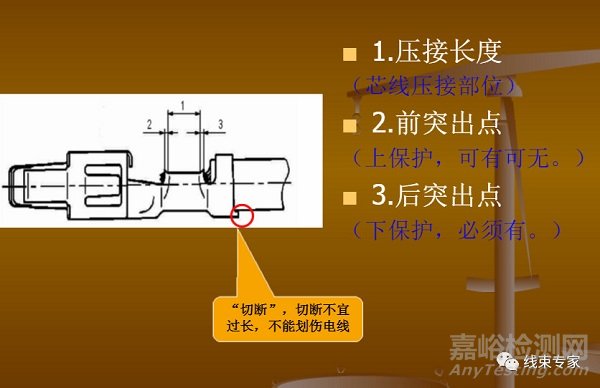

2-1、端子各部分



VW60330-2013大众汽车线束端子压接标准解读

图解:1接触位置、2连接位置A、3前承口、4导线压接位置、5整体压接位置、6绝缘件压接位置、7后承口、8切割残留、9连接位置B

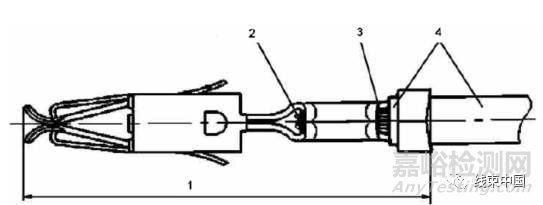

2-2、导线各部分



VW60330-2013大众汽车线束端子压接标准解读

图解:1端子、2导线端部、3导体、4绝缘体



2-3、压接分类(端子压接部形状)



开放式压接:端子压接位置封装为U型、V型或预成扣型



VW60330-2013大众汽车线束端子压接标准解读

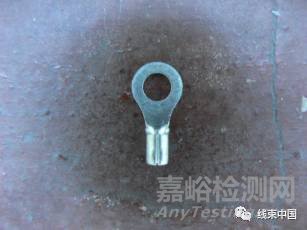

封闭式压接:端子压接位置封装为外型封闭的



VW60330-2013大众汽车线束端子压接标准解读



(三)压接要求



一般要求:



压接必须符合图纸规定;



必须符合端子生产商压接尺寸要求(压接高度、压接宽度);



根据电线横截面积及端子选择合适的压接尺寸和压接设备;



裸铜绞线或表面经过处理的铜线(不含沾锡)



切线要求:



芯线允许切断数量X符合要求



         x=5%×芯线根数(截面积≤0.5mm²)



         x=8%×芯线根数(截面积≥0.75mm²)



         x ≤30根(截面积≥25mm²)

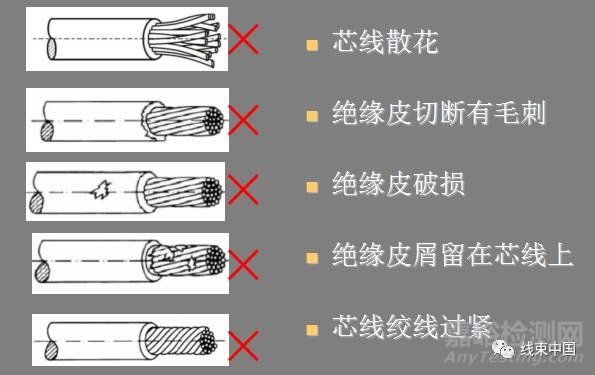

剥皮要求:



VW60330-2013大众汽车线束端子压接标准解读



端子要求:



端子必须符合标准部件图纸中的要求及规格;



端子储存两年后,端子要继续使用必须有充分的证明;



端子压接后端子的触点区域及弹片不能有损坏;

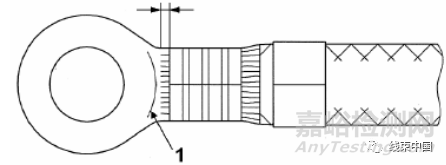

导线端部不得超出端子压接位置距离1㎜。



VW60330-2013大众汽车线束端子压接标准解读

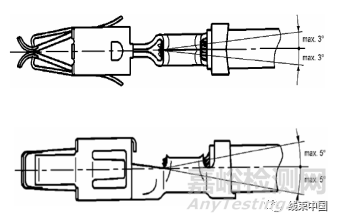

压接后端子弯曲度的要求:



VW60330-2013大众汽车线束端子压接标准解读

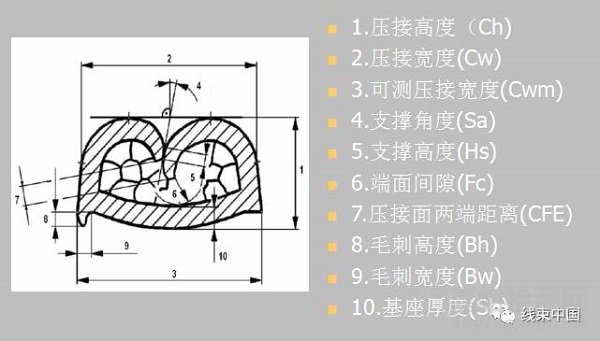

端子压接后尺寸定义



VW60330-2013大众汽车线束端子压接标准解读



1、压接高度



压接高度可无损测量,尺寸可调节。



压接高度及公差,端子生产商规定并要标注在标准件图纸上。



如果触头组件的标准件图纸上没有规定压接高度公差,则采用下列公差:



压接高度范围(mm)                    公差(mm)



0.22-0.5                                             ±0.03



0.5-2.5                                              ±0.05



>2.5                                                 ±0.1



2、压接宽度



压接宽度可无损测量,尺寸不可调节。



压接宽度及公差由端子生产商规定并要标注在标准件图纸上。



3、可测压接宽度



可测压接宽度及公差由端子生产商规定



 用卡尺可无损测量



4、支撑角度



只能使用切片测量,偏离垂直线<30°



αw≤30°



VW60330-2013大众汽车线束端子压接标准解读



5、支撑高度



只能使用切片测量。必须完全闭合,且闭合长度大于端子厚度



La≥1×S(端子厚度)



VW60330-2013大众汽车线束端子压接标准解读



6、管端顶隙



只能使用切片测量,管端顶隙大于0.5倍端子厚度



Fa≥0.5×S



VW60330-2013大众汽车线束端子压接标准解读



7、压接剖面端部距离差



只能使用切片测量,横截面上两侧端部距离差小于0.5倍壁厚



 CFE≤0.5×S



8、毛刺高度



只能使用切片测量,小于1倍壁厚



毛刺高度受到压接工具的磨损程度与进料配制的影响;



      Gh≤1×S

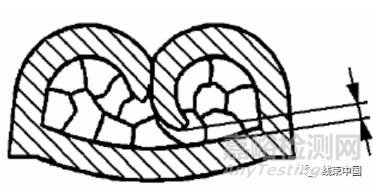

9、毛刺宽度



只能使用切片测量,小于0.5倍壁厚



      Gb≤0.5×S



VW60330-2013大众汽车线束端子压接标准解读

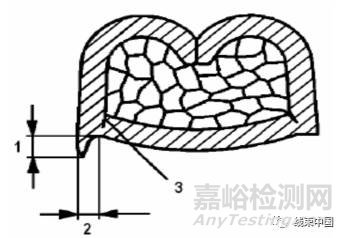

图解:1毛刺高度、2毛刺宽度、3裂纹



10压接剖面底部厚度



只能使用切片测量,小于0.75倍壁厚



Sb≥0.75×S



VW60330-2013大众汽车线束端子压接标准解读

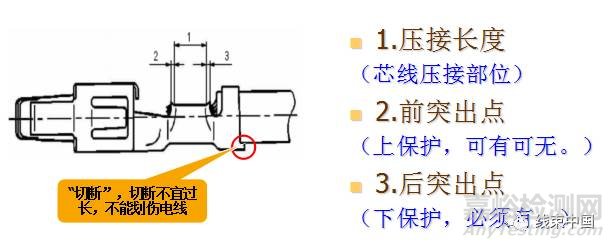

芯线压接要求



VW60330-2013大众汽车线束端子压接标准解读



绝缘皮压接

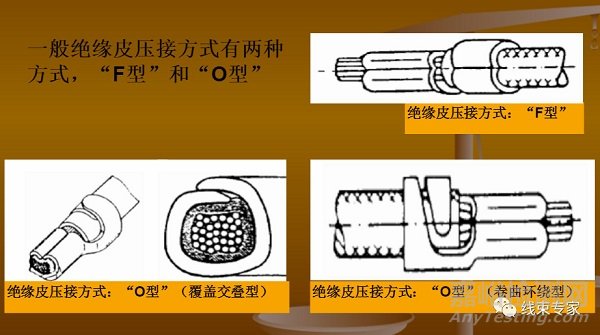

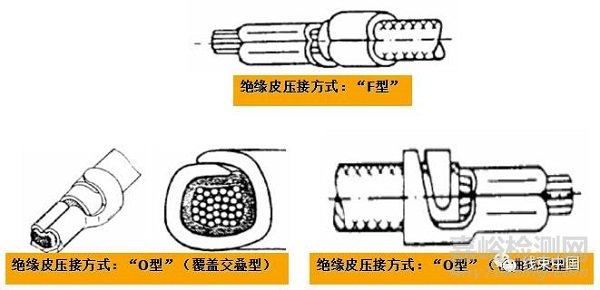

一般绝缘皮压接方式有两种方式,“F型”和“O型”



VW60330-2013大众汽车线束端子压接标准解读

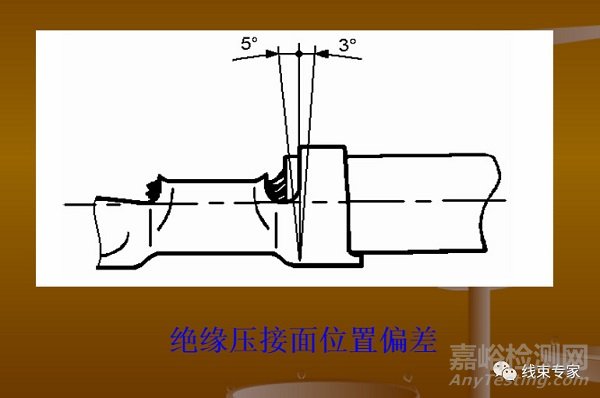

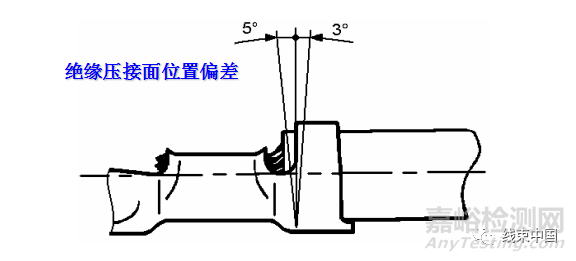

绝缘皮压接倾斜角度的要求



VW60330-2013大众汽车线束端子压接标准解读



带防水胶堵绝缘皮压接



VW60330-2013大众汽车线束端子压接标准解读

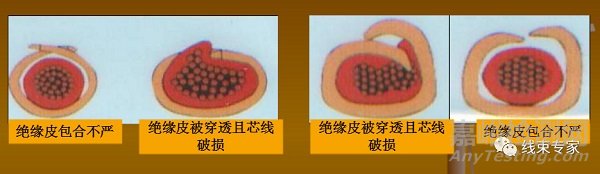

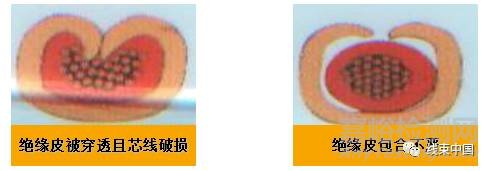

绝缘皮压接不良

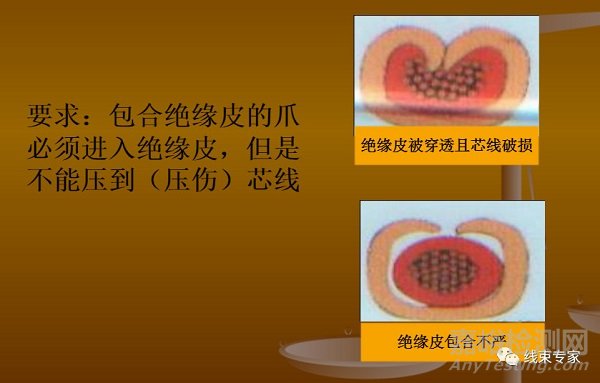

1,“F型”压接要求及不良



要求:包合绝缘皮的爪必须进入绝缘皮,但是不能压到(压伤)芯线



VW60330-2013大众汽车线束端子压接标准解读

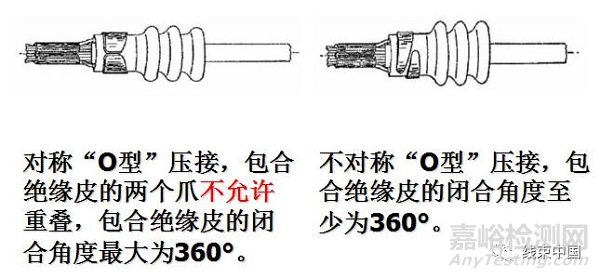

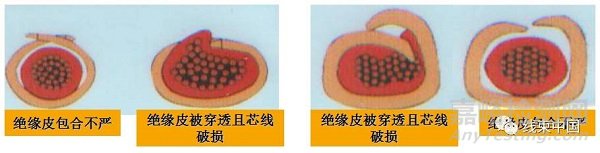

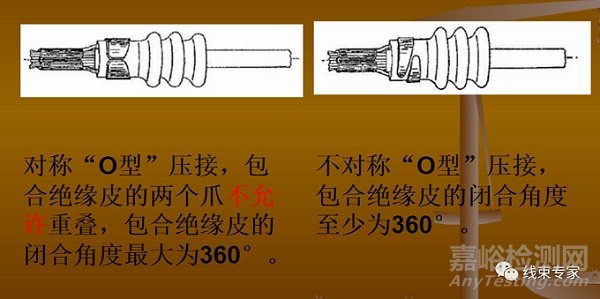

2,“O型”压接要求及不良



要求:包合绝缘皮的爪包合绝缘皮至少1/3电线,同时也允许穿破绝缘皮,但是不能压到(压伤)芯线



要求:绝缘皮至少2/3被包合,同时也允许穿破绝缘皮,但是不能压到(压伤)芯线



VW60330-2013大众汽车线束端子压接标准解读

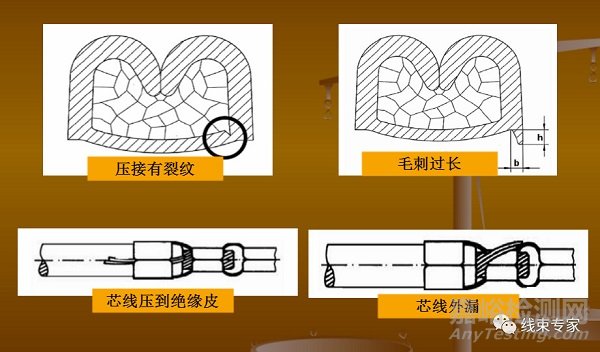

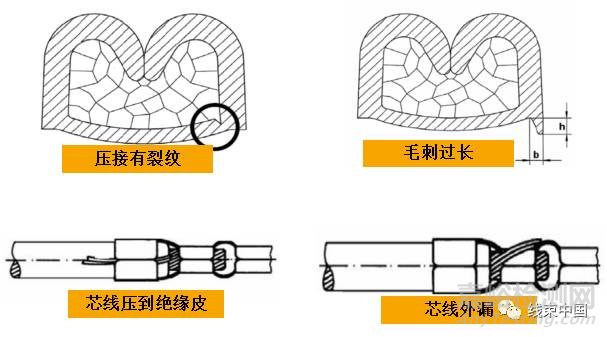

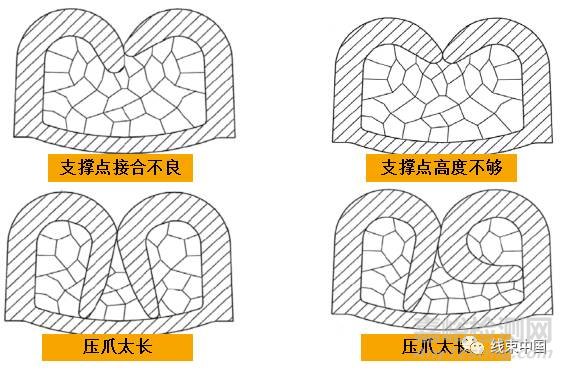

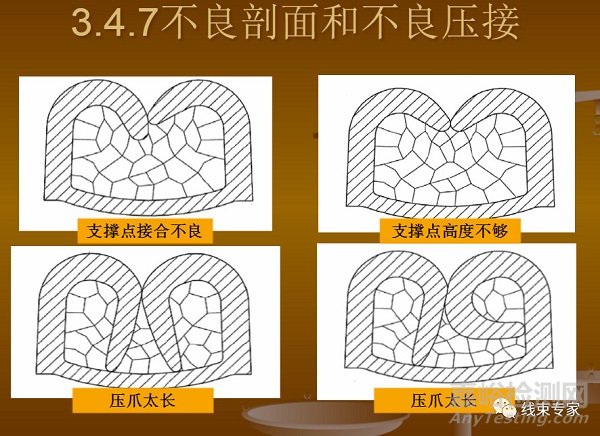

(四)压接不良(范例)





VW60330-2013大众汽车线束端子压接标准解读



VW60330-2013大众汽车线束端子压接标准解读



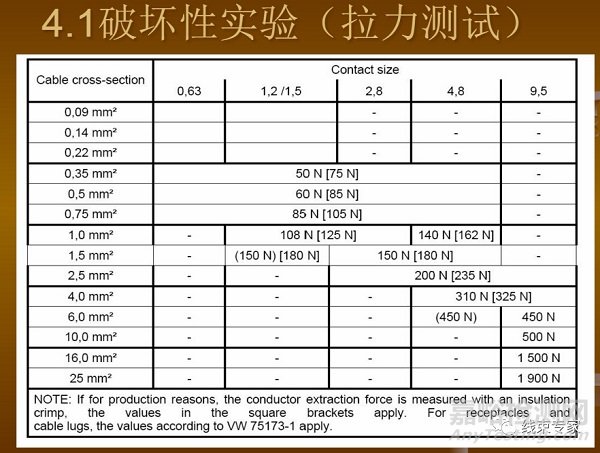

(五)部分截图



VW60330-2013大众汽车线束端子压接标准解读



VW60330-2013大众汽车线束端子压接标准解读



VW60330-2013大众汽车线束端子压接标准解读



VW60330-2013大众汽车线束端子压接标准解读



VW60330-2013大众汽车线束端子压接标准解读



VW60330-2013大众汽车线束端子压接标准解读



VW60330-2013大众汽车线束端子压接标准解读



VW60330-2013大众汽车线束端子压接标准解读



VW60330-2013大众汽车线束端子压接标准解读
