聚苯乙烯性脆、冲击强度低、耐环境应力开裂性和耐热性差， 这使得PS仅能作为普通塑料使用。
一、高抗冲聚苯乙烯HIPS
高抗冲聚苯乙烯（HIPS），又称橡胶改性聚苯乙烯，是包括橡胶分散相和聚苯乙烯连续相的二相共聚体系。
通过橡胶的接枝改性，可以提高聚苯乙烯材料的冲击韧性和弹性，同时还保留其良好的强度和易加工性，因此有着广泛的工业用途。
若要进一步提高HIPS的冲击强度，必须通过以下两种方法：
首先，降低银纹的引发应力；
其次，提高银纹的断裂应力。在HIPS中混入SBR-g-PS共聚物，改变了基体层的性质，不仅降低了银纹的引发应力， 而且还相应地提高了银纹的断裂应力，从而有效地实现了对HIPS的增韧。
二、HIPS增韧方法
采用种子乳液聚合法合成丁苯橡胶接枝聚苯乙烯(SBR -g-PS) 共聚物，将其与高抗冲聚苯乙烯 ( HIPS) 共混。
具体实验操作：
将HIPS与SBR-g-PS共聚物于150℃下在双辊开炼机上进行混炼，混炼时间为8min。
炼好的片材叠合在一起放在平板硫化机上，于180℃下压制成1. 0mm和3.0mm厚的样片。
三、结构和性能特征
1.力学性能

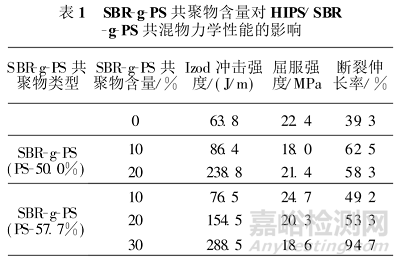

两种SBR-g-PS共聚物与HIPS共混都进一步提高了共混物的冲击强度，在HIPS/SBR-g-PS（PS57. 7% ）共混体系中，随着共聚物含量的增加，共混物的冲击强度、断裂伸长率不断提高，而屈服强度未表现出明显的下降。
2.形态结构

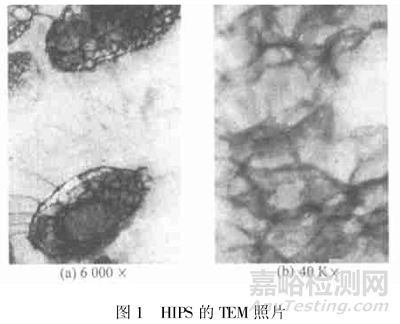

HIPS：被染色的橡胶作为分散相分布于PS基体中，将分散相进一步放大后可见到典型的细胞结构，橡胶粒子中有许多PS的微相区。
HIPS/SBR-g-PS：SBR-g-PS共聚物均匀地分散于HIPS的PS基体中，并未影响HIPS中原有的橡胶颗粒结构，而表现出两种形态的加和。
四、增韧机理阐述
HIPS的增韧机理：
橡胶粒子引发PS基体产生多重银纹，橡胶粒子相当于人为引入的缺陷，当受到外力时，橡胶粒子引起基体材料的应力集中，从而引发银纹。由于每一条银纹的引发和发展都会消耗一些冲击能，橡胶粒子引发的无数条银纹所消耗的总能量是相当大的，可以使 PS 的抗冲强度提高十几倍。

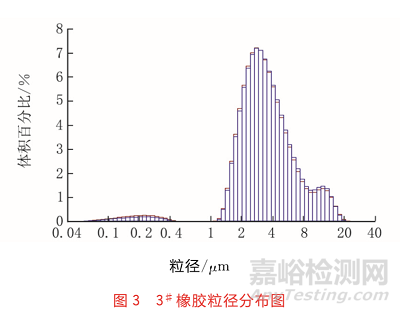

小于1μm的橡胶粒子对PS的增韧效果很差，因为这样的粒子不能在PS基体中引发银纹，同时，又由于 PS难以发生剪切屈服，小橡胶粒子也不能通过剪切屈服机理起作用。
HIPS/SBR-g-PS：
对于HIPS情况却不同, 由于有大橡胶粒子(>1μm) 的存在，在受到外加载荷作用时能产生大量的银纹，银纹之间的“基体层”已经很薄，小橡胶粒子尽管不能在通常的PS基体中引发屈服形变，但它们却能促使本来就已经相当薄的“基体层”发生剪切屈服。因此，虽然小橡胶粒子不适合通用PS的增韧, 但是对HIPS却完全能表现出很好的增韧效果。
