ABS是五大合成树脂之一，其抗冲击性、耐热性、耐低温性、耐化学药品性及电气性能优良，还具有易加工、制品尺寸稳定、表面光泽性好等特点，容易涂装、着色，还可以进行表面喷镀金属、电镀、焊接、热压和粘接等二次加工，广泛应用于机械、汽车、电子电器、仪器仪表、纺织和建筑等工业领域，是一种用途极广的热塑性工程塑料。
ABS材质又称为ABS工程塑料，外观为不透明呈象牙色粒料，其制品可着成五颜六色，并具有高光泽度。ABS相对密度为1.05左右，吸水率低。ABS同其他材料的结合性好，易于表面印刷、涂层和镀层处理。ABS的氧指数为18～20，属易燃聚合物，火焰呈黄色，有黑烟，并发出特殊的臭味。
ABS改性分类及下游应用
根据ABS树脂改性方法和各改性品种的应用规模，改性ABS可分为ABS单品种改性、PC/ABS合金、PA/ABS合金、PMMA/ABS合金、PBT/ABS合金等。

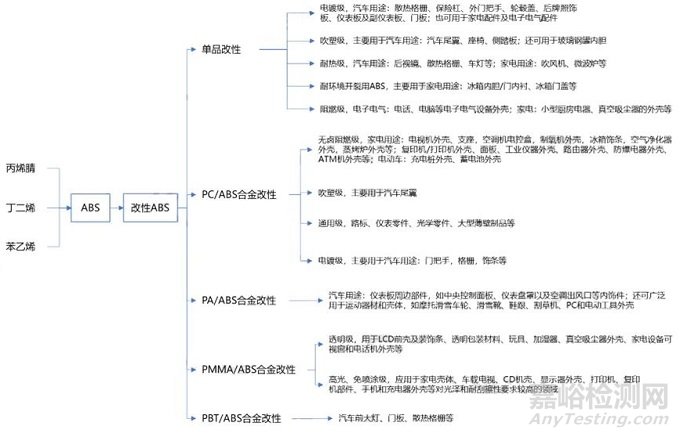

中国改性ABS产业链流程图

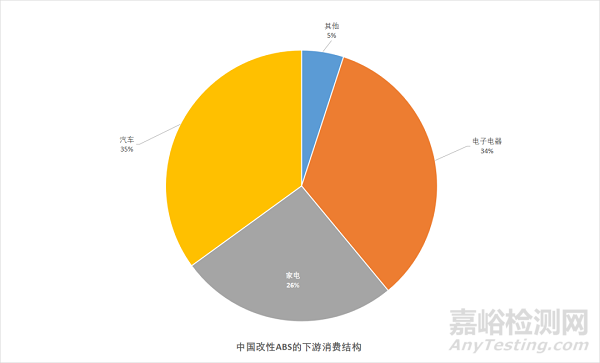

汽车工业中是改性ABS最大的应用领域，约占到中国改性ABS消费总量的35%。在汽车的门板、车灯、保险杠、装饰面板、门内把手、仪表台、格栅等部件中，都应用到改性ABS。
另外，在家电和电子电气领域中，改性ABS的消费占比粗略估计在26%和34%，主要是应用在大型电器设备外壳、电子部件制造等领域。大型电器企业升级迭代产品时，也会重点关注ABS改性市场的变化。
从中国ABS改性的产业链来看，中国ABS改性环节一般集中在改性塑料厂。石化企业生产原料，销售给中游改性工厂；改性工厂通过自身配方及技术，对ABS进行改性操作，产出改性ABS后销售给下游制品加工企业；制品加工企业再根据电器公司的需要，加工出改性ABS塑料部件。在整个环节中，也存在终端制品企业自己改性的可能，不过占比不大。
通过中游改性工厂、下游终端制品的生产规模，粗略推测目前中国改性ABS的总供应量约200万吨，约占中国总ABS产量的50%。其中单品改性（也就是仅通过ABS改性的产品）占比最大，约占总改性ABS的58%。而PC/ABS合金改性，是中国改性ABS中占比第二多的品种，约占36%。
ABS中含有其他材料时的加工控制
ABS中含有PC、PBT、PMMA、AS等，相对比较容易，可以做PC/ABS合金、ABS改性等，需要注意的是不能做PVC/ABS合金；
ABS中含有HIPS，这也是做二次料比较头疼的问题，主要是材料比较脆，可以考虑选择合适的相溶剂做成PC合金；
ABS中含PET或低温PET（PCTA），这也是做二次料比较头疼的问题，主要是材料比较脆且加增韧剂效果不明显；所以对于改性厂不建议购买此种料。
ABS常见问题汇总
1、ABS电镀料怎么处理才能保证材料的质量?
ABS电镀基本有两种方式，一种为真空喷镀，一种为溶液电镀。一般的处理方式是通过酸碱盐溶液浸蚀脱除金属电镀层。但是这种方法在很大程度上破坏了ABS材料中B(丁二烯)橡胶的性能，导致最终产品的韧性和表观质量很差。
为了避免这一后果，目前主要采取两种方式：一种是破碎电镀的ABS制件并直接熔融挤出，通过使用高目数的滤网过滤这些电镀层。虽然在一定程度上保留了材料的原始性能，但是这一方法要求高频率的滤网更换次数。
近年一直在大力开发低酸碱度的溶液浸泡方法，但是效果均不太理想。其中效果比较明显的是通过置换电镀层金属的方式，在中性或偏酸性的溶液中将电镀层溶解以获得脱镀的ABS破碎。
2、ABS材料跟ASA材料有什么区别?是否能混合使用?
ASA材料的全称是丙烯睛一苯乙烯一丙烯酸酯三元共聚物，与ABS唯一的区别在于橡胶成分是丙烯酸酯橡胶而不是丁二烯橡胶。ASA材料由于橡胶成分比ABS材料的具有更好的热稳定和光稳定性能，在很多老化要求高的场合下代替了ABS的使用。这两种材料在一定程度上是相容的，可以直接混合做成粒子。
3、ABS材料破碎为何一面黄一面白?
这主要是ABS产品长时间处于光晒的条件下造成。因为ABS材料中的丁二烯橡胶(B)在长期日晒和热氧化的情况下会逐步破坏而变色，因此总体上说材料的颜色变黄变深。
4、ABS板材的破碎和刨丝造粒要注意什么?
ABS板材料的粘度要比普通ABS材料要高，加工时应注意适当提高加工温度。此外板材刨丝由于堆积密度很低，加工前需要经过烘干处理，并且加工的过程中最好有强制压缩喂料工序以保证产品的质量和产量。
5、ABS造粒加增韧剂后，出现分层现象是什么原因?
对于ABS的增韧，并非市面上常见的增韧剂都能使用。例如SBS(聚[苯乙烯一丁二烯一苯乙烯]三嵌段共聚物)，虽然SBS结构上与ABS有相同的部分，但是这两者的相容性并不理想。少量添加可以在一定程度上改善ABS材料的韧性。但是添加比例超过一定程度，就会出现分层的情况。建议咨询供应商以获得相匹配的增韧剂。
6、经常听到的合金是不是就是PC(聚碳酸酯)/ABS合金?
合金材料指的是两种不同的聚合物混合所形成的混合物。这一混合物具有两种材料自身的独特性能外，还具有两者所不具有的一些新的特性。由于有这个优势，因此聚合物合金在塑料行业中是一个很大的材料群体。PC(聚碳酸酯)/ABS合金仅仅是这一群体中一个特定的材料。但是由于PC(聚碳酸酯)/ABS合金在电器行业中使用较广，习惯上用合金来指代PC(聚碳酸酯)/ABS合金。严格来说，PC(聚碳酸酯)/ABS合金是合金，但是合金并不仅仅是PC(聚碳酸酯)/ABS合金。
改性ABS产业发展前景
目前中国改性ABS市场年均增速超过5%，有较多改性塑料企业未来有计划涉足或扩能改性ABS的生产，他们对未来改性ABS的消费发展持有相对乐观的态度。根据改性塑料的销售价格与改性成本粗略评估，中国改性ABS有不错的毛利区间，在改性塑料的规模化产品中属于高盈利品种。
随着中国工业体系的升级，预计中国改性ABS的供应规模和消费体量会继续扩大，与此同时对改性ABS的要求也会不断提高。ABS改性行业中存在“核心配方”的问题，原材料、改性助剂的品种或数量的轻微变化都会引起产品性能指标较大的波动。尽管目前一些通用型、大品种改性塑料的配方在市场上属于公开状态，但高性能、专业型改性配方主要掌控在各细分领域的领先企业手中，这也是改性ABS产业规避同质化、推出高端品种需要突破的关键问题。
