摘要：介绍了电磁兼容测量仪器的测量值——峰值和有效值，包括示波器、接收机等。接收机峰值检波器测量得到的值是正弦波均方根值定标的峰值指示，介绍了测量值之间的相互关系。
电磁兼容测量仪器主要包括测量接收机、频谱仪、示波器、电压表等。
示波器的测量值有峰值、峰峰值、有效值、平均值等。
接收机根据选择的检波器不同，具有峰值检波器、准峰值检波器、平均值检波器及均方根检波器等。
GJB151B-2013《军用设备和分系统电磁发射和敏感度要求与测量》4.3.10.1条目“检波器”规定采用的是峰值检波器，即：在整个频域发射和敏感度测试中都应使用峰值检波器。峰值检波器在接收机通带内检测调制包络的峰值。接收机用能产生相同峰值指示的正弦波的均方根值定标。当具有其它检波方式的测量仪器（如示波器、非选频电压表或宽带场强计等）用于敏感度测试时，需对测试信号加以修正，以便将读数修正为调制包络峰值的等效均方根值。修正系数可以通过比较检波器对有和无调制情况下具有相同峰值电平信号的响应来确定。
峰值检波法是常用的交直流转换电路之一。峰值检波法构建的交直流转换电路对交流信号进行半波或全波整流，再用充电电容保持整流输出的脉动直流信号的峰值，得到较平缓的直流信号，直流信号的幅值就是被测交流信号的峰值，再利用被测信号的峰值与有效值的关系即可计算出被测信号的有效值。
对于同一个正弦信号，示波器在屏幕上显示的是一个正弦波形，如图1所示，接收机（或频谱仪）在屏幕上显示的是一根谱线，如图2所示。

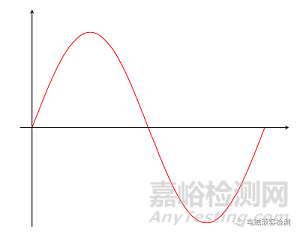

图1 示波器显示的正弦波形

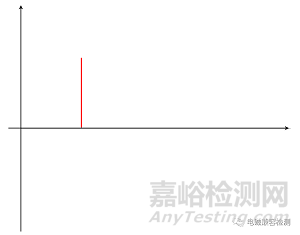

图2 接收机显示的一根谱线
示波器可以测量峰值、峰峰值、有效值、平均值等，接收机峰值检波器测量得到的值是正弦波均方根值定标的峰值指示。对于同一个正弦信号，对于示波器测量值和接收机测量值有下列关系，测量值相关关系示意图如3所示，即示波器的测量峰值是接收机测量值的√2倍。接收机显示的测量值是有效值。
Vpk=√2•Vrms
Vpk=π/2•Vavg
Vpk-pk=2•Vpk
式中：
Vpk——峰值
Vavg——平均值
Vpk-pk——峰峰值

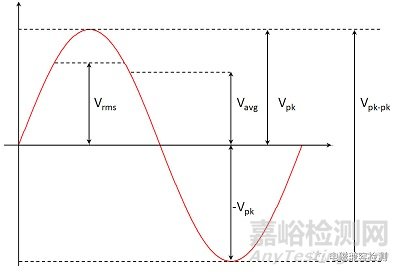

图3 测量值相互关系示意图
