橡胶机械o型密封圈的密封组合元件有很多个，今天为大家介绍一下关于机械密封中的“辅助密封圈”的设计要求及分类等。东晟密封告诉您辅助密封圈包括动环辅助密封圈和静环辅助密封件 ,他们分别构成动环与轴、静环与压盖之间的密封效果。由于密封圈的材料具有弹性，能对密封环起弹性支撑作用，并对密封端面的歪斜和轴的振动有一定的补偿和吸振和效果，也因此可提高密封端面的接合度。在密封端面磨损后，在弹簧力作用下，辅助密封圈会随补偿环沿轴向作微小的补偿移动。

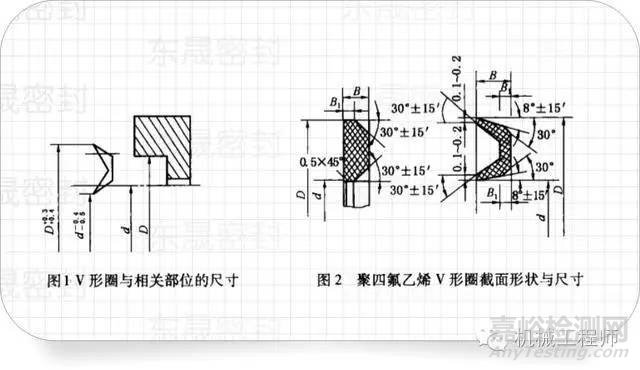

在设计机械密封V型密封圈的时候，V型密封圈的大小也必须与密封部位的有关尺寸相适应。相关的部位可见（图1）V型密封圈尺寸及截面形状尺寸可见（图2和表1、表2）参考为准。静环的V形辅助密封圈，通常是将一个V形环和一个撑环配对使用的。而V型密封圈作动环辅助密封的时候，将二个V型环重叠使用的，并将推环的端部加工成与撑环相同的开关和尺寸，以代替撑环的功能。
V型密封圈的V形环的尺寸标准值表（表1）
|
D-0.4D-0.5 |
16-28 |
30-80 |
85-140 |
|
D+0.4D+0.3 |
24-36 |
40-90 |
97-152 |
|
B |
3.6 |
4.1 |
4.5 |
|
B1 |
1 |
1.3 |
1.5 |
V型密封圈的撑环标准值表
|
d(D11) |
25-28 |
30-80 |
85-140 |
|
D(d11) |
33-36 |
40-90 |
97-152 |
|
B |
2.3 |
2.7 |
3.2 |
|
B1 |
0.5 |
1 |
1.5 |
橡胶O形密封圈和聚四氟乙烯V型密封圈在绝大多数场合下被首选为辅助密封元件，但在一些特殊工艺条件下，可采用波纹管来代替。用于低压、强腐蚀条件下的聚四氟乙烯波纹管既可阻止介质沿轴泄漏，又能起到动环辅助密封圈的作用，用时还可将弹簧与被密封介质隔开，防止弹簧被密封介质磨蚀。
由于应用金属波纹管机械密封省去了橡胶或塑料密封圈，可用于高温和低温条件。采用橡胶波纹管作为辅助密封兼弹性元件，可使机械密封结构简单紧凑。安装方便且价格便宜，适用于工作压力大于1.5MPa、温度不高于100摄氏度的低参数条件为准。
这就是机械V型密封圈的开关及尺寸设计要求了。
