【研究背景】

在全固态锂离子电池（All-Solid-State Li-ion Batteries, ASSLB）的赛道中，以石榴石结构（Garnet-type）的Li7La3Zr2O12（LLZO）为代表的新一代固态电解质材料正受到广泛关注。传统液态电解质在安全性和能量密度上存在天花板：可燃性的有机电解液在高能锂电池体系中潜藏安全隐患，同时液态体系在高压、宽温域和长寿命要求下难以满足下一代储能器件的苛刻条件。相比之下，固态电解质材料有望从根本上改善电池安全性，并在高能密度和长循环寿命方向上实现突破。石榴石型LLZO以其高化学稳定性、宽电化学窗口以及在室温下可达0.1~1mS/cm量级的离子电导率而受到青睐。

然而，要让LLZO在实际产业中发挥出最大潜能，必须有效解决其制备过程中的相稳定性问题。LLZO有立方相和四方相两种晶型，其中立方相通常表现出更高的锂离子导电性能，但要在常规烧结与处理条件下稳定获得高纯度立方相并不容易。这一难题的核心在于结构中锂含量与氧空位的精确调控，而通过掺杂（如Al、Ga、Nb、Ta等元素）优化Li/La/Zr原子配比与晶格缺陷结构，是当前行业内非常活跃的研究方向。

本研究聚焦于不同掺杂策略对立方LLZO电解质性能的影响。从论文摘要和引言中可见，研究者不仅尝试了特定元素（例如Al）的不同含量掺杂，而且对比整理了文献中其它元素（如Ga、Nb、Ta等）掺杂结果。这使我们可以借此分析掺杂元素与锂含量、晶格参数、离子迁移能垒和电导率之间的内在关联。在产业层面，如果能通过精细掺杂策略获得稳定、高导的立方LLZO，将为下一代固态电池核心材料开发提供有力支撑，显著提升固态电池能量密度与安全性，对电动汽车、储能电站、高端消费电子等领域的技术升级意义重大。

总而言之，该研究的背景价值在于：通过对LLZO材料中多种掺杂策略的系统研究，探索其稳定立方相、提高离子电导率和优化材料微结构的关键要素，为实际应用中的材料工程设计提供明确的技术路径和理论依据。

【结果与讨论】

1、实验方法概览与材料制备路线

在“结果与讨论”的开篇，论文首先介绍了所选用的LLZO基础组成体系和掺杂元素的变化范围。研究团队重点围绕Li(La(x)Al(y))Zr2O(12)（下文简称Al-LLZO）展开，比较Al含量从0.2到0.4摩尔比例变化对材料结构和性能的影响。同时，文中也引用大量文献数据，对比Ga、Nb、Ta等元素掺杂的LLZO体系，以建立更完整的行业坐标。

实验条件与路线要点：

基础路线：采用固相反应（Solid-State Reaction, SSR）法制备LLZO粉体，并在后续高温烧结（约1200℃）中得到致密化的陶瓷电解质片。

掺杂方法：通过在前驱体材料中引入Al2O3等含铝前体，利用热处理促进Al离子嵌入LLZO晶格中。

分析技术：使用X射线衍射（XRD）分析相组成与晶格参数；扫描电子显微镜（SEM）及能谱（EDX）表征微观形貌与元素分布；固态核磁共振（NMR）探讨Al的局域配位环境；交流阻抗谱（EIS）测定电导率和界面电阻信息。

通过这样的实验设计，可在微观结构（如晶格参数、二次相分布）与宏观性能（离子电导率、激活能）之间建立关联，从而阐明不同掺杂策略对材料电化学性能的根本作用机制。

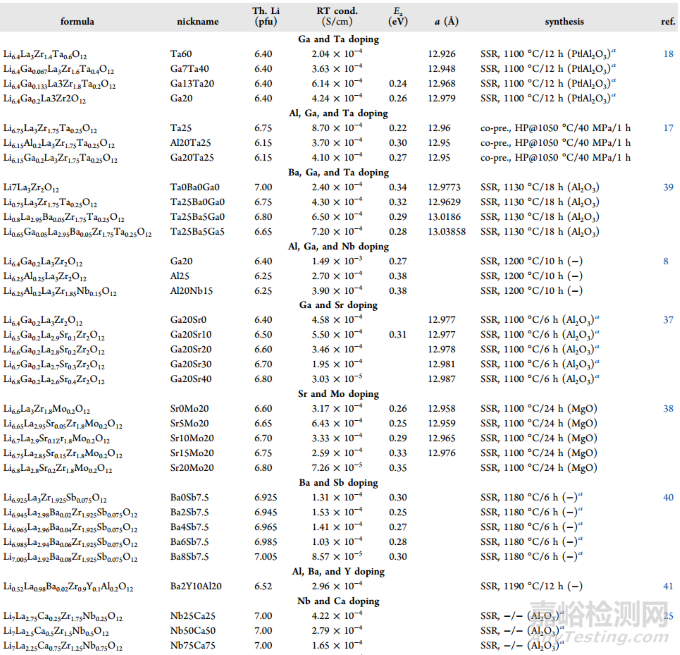

图1：掺杂 LLZO 的总电导率和活化能，仅部分展示，详情见全文。

2、相组成与晶格结构

研究首先聚焦于材料在900℃预烧结（calcined）与1200℃烧结（sintered）后相组成的变化。XRD分析表明，对于Al含量在0.2~0.4范围内变化的AlLLZO，获得的主相均为立方相LLZO。当Al含量适中（如Al=0.2~0.3）时，晶体结构更接近理想立方相，XRD图谱中四方相或其他第二相反射峰的强度大幅降低。然而，当Al含量偏高（接近0.4）时，研究发现样品中出现La2Zr2O7一类的副相峰。这意味着过量Al掺杂并不一定进一步提高电导率，相反可能因微结构失配引入新的相界面，降低材料总体导电性能。

进一步，作者通过精确测定XRD主峰位置，提取晶格常数（lattice parameter）并与理论Li含量进行关联分析。随着Al含量升高，晶格常数略有缩小，这一变化表明Al3+离子进入晶格位点后，对整体晶格微结构产生轻微压缩效应。这种微结构变化有助于理解离子扩散通道尺寸与离子迁移能垒之间的关系。

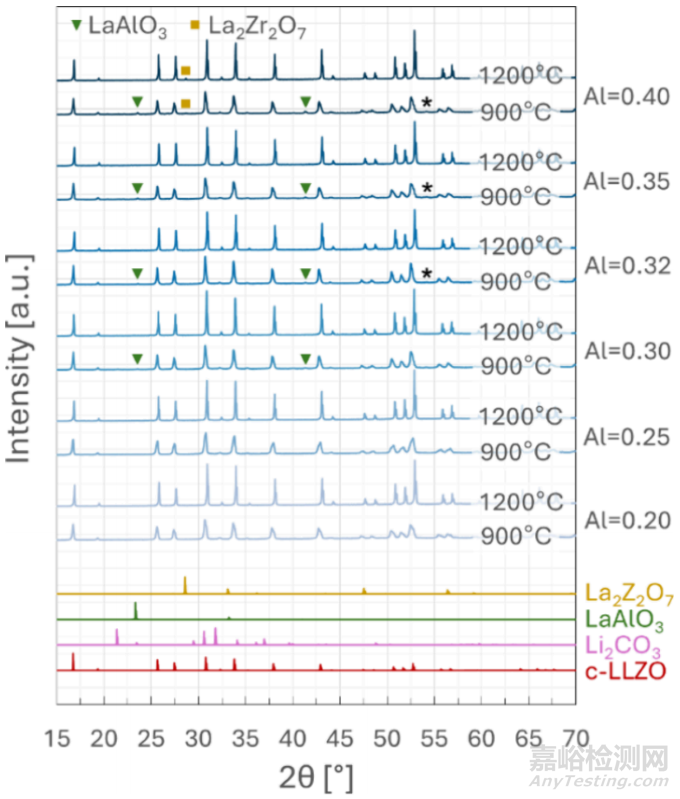

图2：不同Al（Li7−3xLa3Zr2AlxO12, x=0.2−0.4）含量的煅烧（900℃）和烧结（1200℃）LLZO粉末的XRD谱图。

3、显微结构与成分分布

为了厘清Al在材料中的分布，论文利用SEM截面观察与EDX分析手段。当Al含量较低（如Al=0.2~0.3）时，Al元素在基体晶粒中分布均匀，晶粒大小适中且颗粒间孔隙度低，表明良好的烧结致密度。当Al含量逐步升高到0.35甚至0.4时，发现局部区域出现Al富集相。这些富集区往往伴随晶粒尺寸分布不均与局部孔隙产生，可能增大晶粒边界阻抗，导致整体离子传输路径不畅。

SEM微观图（如图X）显示低Al掺杂时陶瓷片呈浅色均匀分布，高Al掺杂样品中则出现局部深色或异质结构区。这些差异为后续讨论“离子导电路径被何种微结构因子阻断”提供了直观证据。

图3：不同Al含量（Li7−3xLa3Zr2AlxO12, x=0.20−0.40）的烧结LLZO球团的截面SEM（左）和EDX显微照片（右）。EDX元素映射的颜色代码：La（红色）、Zr（黄色）、Al（绿色）和O（蓝色）。

4、固态NMR与Al局域配位环境

为了进一步理解Al在晶格中的确切占位和化学环境，作者使用27Al和7Li固态NMR技术。结果显示，对于不同Al掺杂含量的LLZO样品，NMR峰位与线形存在微妙变化。例如，在Al含量较低时，Al主要呈现四面体配位环境，对应结构中受高度对称性的点位。当Al增加后，NMR信号中出现额外峰肩，说明部分Al原子以略有扭曲的局部环境存在。这些改变表明Al的嵌入位置、局部对称性和晶格扭曲程度与掺杂量密切相关，也暗示了离子扩散路径中势垒高度的微调。

NMR结果与XRD和SEM的结论共同描绘出一幅图景：适量Al掺杂可将LLZO晶格调整至高对称、低阻碍的离子通道结构，但过量Al引发的局部偏析和配位环境破坏，可能对离子传输产生不利影响。

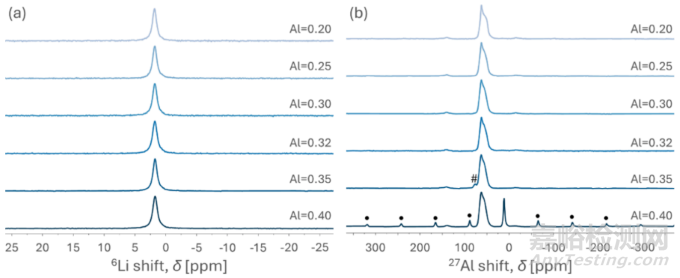

图4：(a)不同Al含量（Li7−3xLa3Zr2AlxO12, x=0.2−0.4）烧结LLZO球团的6Li和27Al MAS光谱。点表示从峰值11.6 ppm开始旋转的边带。#号表示一个未识别的峰值。

5、电导率与离子迁移特性分析

论文的关键亮点是对离子电导率及其与掺杂元素的系统关联分析。通过EIS测量，作者获得了一系列Al-LLZO在室温下（25℃）的离子电导率数据，以及不同Al含量下的激活能（Activation Energy, Ea）。如下为本研究和相关文献数据的对照整理：

当Al含量在约0.2~0.3时，立方相LLZO的室温离子电导率可稳定达到约1mS/cm左右。这对于固态电解质而言已相当优异，使材料具备实用化潜力。

然而，当Al含量进一步提升至0.35~0.4时，电导率不增反降，回落至约0.1mS/cm水平。这一数据转折清晰地印证了此前结构表征的推断：过量Al会破坏离子扩散通道的连续性与均一性。

将本研究结果与文献中Ga、Nb、Ta等离子掺杂结果对比可发现：不同掺杂元素策略虽均能稳定立方相，但其最佳掺杂浓度窗口存在明显差异。以Ga、Ta为例，合适的掺杂量往往使电导率稳步提升，部分甚至达到1mS/cm以上；但一旦偏离最佳范围，电导率便迅速下滑。

激活能Ea的变化同样值得关注。激活能是表征离子跨格点迁移所需能量的参数—激活能越低，离子扩散越轻松。对于Al-LLZO体系，适中Al掺杂量既能保持高立方相稳定性，又可在一定程度上降低迁移能垒，从而达到平衡的高电导率表现。反之，当Al过量时，局部相变与晶格扭曲会抬高能垒，使离子扩散更加困难。

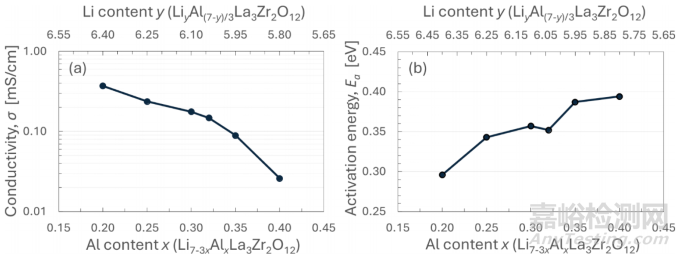

图5：不同掺杂量对离子电导率的影响。

6、综合讨论：不同掺杂策略的作用机理与行业意义

立方相稳定与Li空位浓度调控：

掺杂元素（如Al3+）通过替代特定晶位，引入电荷补偿机制，从而影响LLZO中Li离子分布和Li空位浓度。适量掺杂形成稳定立方相，使Li+在三维网络中有足够连通通道，从而显著提高离子电导率。但若掺杂过度，电荷补偿失衡及副相出现会导致空位分布不均、离子路径受阻。

晶格参数与导电性关联：

研究显示，不同掺杂策略下的晶格参数变化与理论Li含量、离子迁移激活能有内在关联。当晶格稍有收缩或扩张，Li+在八面体或四面体位点间的跃迁速率就会受到影响。理想状态下，需在晶格参数、Li含量和缺陷化学之间找到最佳平衡点。

行业应用参考：

对固态电解质研发而言，此研究的启示在于：掺杂并非越多越好，关键在于找到合适的掺杂窗口，确保立方相稳定的同时为离子扩散提供低势垒路径。

面对大规模产业化需求，研发人员可以从该研究中汲取经验：

首先，可通过小范围梯度增加掺杂量进行筛选，不必盲目追求高掺杂浓度。

其次，结合NMR、XRD和EIS等多维度表征手段，深入剖析掺杂离子占位与局域环境，不仅关注表观电导率值，更要理解微结构和缺陷化学原因。

同时，与文献中Ga、Nb、Ta等掺杂元素对比，有助于选定最适合特定工业生产路线和性能要求的掺杂元素组合。

局限性与潜在改进方向：

需要指出，尽管Al掺杂在稳定立方相与提升电导率方面已有显著成效，但仍存在一些技术局限。例如，高Al含量导致的副相与微结构畸变问题仍然难以完全规避；此外，不同掺杂元素之间的协同作用、复合掺杂策略、烧结工艺优化和界面工程手段（如引入中间层改善电极-电解质界面）尚有待进一步研究。未来的工作可能包括：

从理论计算层面优化掺杂元素与浓度匹配，以确定具有更低激活能和更高结构稳定性的配方。

引入快速烧结、等离子烧结（SPS）或热等静压（HIP）等新工艺，获得更高致密度和均匀微结构，从而进一步提升离子传输性能。

与电极材料界面优化相结合，实现在全电池层面显著提升能量密度和循环寿命。

通过这些讨论点的系统分析，我们可以得出结论：找到恰当的掺杂策略，对于发挥LLZO固态电解质在ASSLB中的潜力至关重要。

【总结】

本研究深入考察了不同掺杂策略——尤其是Al掺杂量变化——对立方相LLZO固态电解质晶体结构、微观形貌和离子传输性能的影响。综合前文分析，可以得出以下核心结论：

立方相稳定与合适掺杂区间：

通过控制Al掺杂量在适中范围（约0.2~0.3）内，可有效稳定立方相LLZO结构，显著提高室温离子电导率，达到约1mS/cm的优异水平。这为立方相LLZO在下一代全固态电池应用中奠定了坚实基础。

过量掺杂的负面效应：

当Al掺杂量过高（如0.4），材料中会出现副相并导致微结构不均匀，从而降低离子扩散通道的连贯性和有效性，导致电导率下降。

微结构表征与机理解析：

XRD、SEM/EDX和NMR等多维度表征显示，Al的占位和局域配位环境对晶格参数和缺陷化学有深刻影响。适量掺杂可优化Li+扩散路径，而过量则会破坏局部结构对称性，增加离子迁移能垒。

行业意义与未来展望：

该研究不仅为Al掺杂LLZO的优化提供了明确参考，也为其他掺杂策略（如Ga、Nb、Ta）提供对照坐标。通过对比分析，各类掺杂元素、浓度与结构参数之间的耦合关系得以廓清，为工业界选择合适的掺杂方案、优化烧结工艺和设计新型固态电池提供了指导。

展望未来，研究人员可尝试进一步降低激活能、精细化调控晶格参数与Li含量，并探索复杂掺杂、多元协同掺杂策略，以求获得更高导电率、更稳定界面和更佳的全电池性能。这些工作将推动固态电池从实验室走向产业化，满足电动交通和大型储能系统对高性能、安全固态电解质材料的迫切需求。

【文献信息】

标题

Effects of Different Doping Strategies on Cubic Li7La3Zr2O12 Solid State Li-Ion Battery Electrolytes.

不同掺杂策略对立方Li7La3Zr2O12固态锂离子电池电解质的影响。

网址 https://pubs.acs.org/doi/10.1021/acsaem.4c02708

DOI 10.1021/acsaem.4c02708

其他

期刊：ACS Applied Energy Materials

作者：Nikolai Helth Gaukås、Tor Olav Sunde、Bjørnar Arstad，

出版日期：2024-12-08
