1．描述（Description）

根据ISO 4618-2023《油漆和清漆词汇》的定义，缩孔是指干燥后漆膜或涂层上仍存在的小凹陷；根据GB/T 5206-2015《色漆和清漆 术语和定义》定义，缩孔是漆膜或单涂层干燥后残留的圆形小凹陷。涂层中的缩孔可延伸至前几道涂层中或基材上，直径一般在0.1~2 mm，边缘的漆膜会向中央收缩，呈现出边缘无漆膜或漆膜很薄的状态，一般呈规则的圆形（如图1所示）。

缩孔是由涂层表面张力局部不均匀所致，在涂料施工过程中，涂料的表面张力对其在底材上的铺展性能有着至关重要的影响。当涂料涂覆在底材上时，理想状态是涂料能均匀铺展在底材表面。但如果涂料的表面能高于底材表面能，就像把油滴在水面上，油滴不会均匀铺展，而是会收缩成球状以降低表面能。涂料就会出现局部不润湿底材的情况，从而形成缩孔。

缩孔缺陷与第八章 涂料缺陷（Paint Defects）——鱼眼（Fish Eyes）缺陷较为相似：从宏观上看，二者都是涂层表面出现的局部性凹坑状缺陷，不仔细观察较难区分，鱼眼和缩孔的形成都与涂层表面张力的不平衡密切相关。但鱼眼通常是分散、孤立地分布，可以近似认为，鱼眼是缩孔的中心有一个杂质小颗粒，而缩孔会有一定的规律性或集中性。

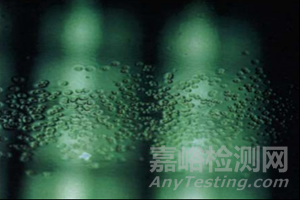

图1  涂料表面缩孔缺陷图

2．可能原因（Probable Causes）:

a. 表面处理不充分：底材表面存在油污、锈迹、水渍、脱模剂等污染物，或者底材表面粗糙度不合适，都会影响涂料与底材的附着力和涂料的流平性，从而导致缩孔；

b. 涂料质量问题：涂料中表面活性剂等助剂的用量不当、质量不佳或相容性不好，树脂的分子量分布不均、纯度不够或含有杂质，都会使涂料表面张力过高或过低，导致在干燥过程中无法均匀铺展，影响涂料的流变性和表面性能，从而造成局部收缩形成缩孔。溶剂的挥发速度过快或过慢，也会干扰涂料的正常干燥和流平。挥发过快会使涂层表面温度急剧下降，表面张力变化过大；挥发过慢则会使涂层干燥时间过长，容易受到外界污染和干扰，这都可能引发缩孔；

c. 施工工艺问题：在喷涂施工中，压缩空气若没有经过良好的过滤和净化，含有油、水等杂质。当这些杂质随着压缩空气喷到涂料表面时，会改变涂料在该部位的表面张力，使涂料不能正常铺展，形成缩孔。喷枪、滚筒等没清洗干净，也可能形成缩孔；

d. 其他原因：污染物飞溅到施工表面等，总之，所有可能将油脂等污染物带到施工表面的都是缩孔产生的可能原因。

3．预防措施（Prevention）:

a. 充分表面处理：在涂装前，要彻底清洁底材，去除油污、油脂、蜡质等污染物。对于金属底材，可以使用有机溶剂（如丙酮、丁酮）清洗；对于一些表面能较低的底材，可以适当打磨底材，改善表面粗糙度或采用预处理方法，如在底材上涂覆一层底漆来增强底材与涂料的附着力；

b. 涂料选择：选用质量可靠、经过良好过滤的涂料，避免涂料中含有杂质，如果涂料的表面张力过高，可以通过添加适量的流平剂、消泡剂等来降低表面张力。但要注意这些添加剂的用量和种类，需要经过试验确定最佳添加量，避免因添加剂过量导致新的问题；

c. 施工工艺优化：在喷涂施工时，确保压缩空气经过有效的过滤和油水分离，每次施工前后，要彻底清洗喷枪、滚筒等工具。

d. 施工环境控制：在喷涂施工时，确保压缩空气经过有效的过滤和油水分离，每次施工前后，要彻底清洗喷枪、滚筒等工具。

4．修复方法（Repair）:

与大部分涂料表面缺陷类似，轻度涂料缺陷可通过打磨处理，不可接受的重度涂料缺陷需要喷砂后重新施工。
