某军用触摸显示屏可靠性鉴定验收试验案例

嘉峪检测网        2018-01-15 16:38

触摸显示屏出厂前经客户要求需对产品外观、功能、性能做可靠性鉴定验收试验。



一、引用标准和文件

1.GJB 4-1983 舰船电子设备环境试验;

2.GJB 150-2009 军用装备实验室环境试验方法;

3.GJB 899A-2009 可靠性鉴定和验收试验;

4.《某触摸显示屏验收细则》。



二、检测环境要求

1.温度:15℃~35℃;

2.相对湿度:20%~80%;

3.气压:86KPa~106KPa;

4.实验室环境无强振动冲击、强电磁场和腐蚀性气体。



三、试验项目及顺序

1.高温工作试验;

2.高温存储试验;

3.低温工作试验;

4.低温存储试验;

5.振动试验;

6.冲击试验;

7.湿热试验。



四、检测项目及判别依据

1.外观检测:

a)结构无破裂、开裂、变形等失效;

b)涂层无龟裂、脱落等现象;

c)零部件无卡死或松动等现象。

2.功能性能检测:

a)显示画面无抖动、跳、晃、闪等不正常显示;

b)触摸屏正常响应。



五、试验过程



1、高温工作试验

1)对样品进行初始检测,确认正常后才能进行后续试验;

2)将样品放入高低温试验箱内,以不大于3℃/min的温变速率将箱内温度升到+50℃,并保温2h;

3)启动样品通电工作1h,并进行中间检测,结束后断电;

4)将箱内温度以不大于3℃/min的温变速率恢复至常温,并进行最终检测,确认正常后才能进行后续试验。

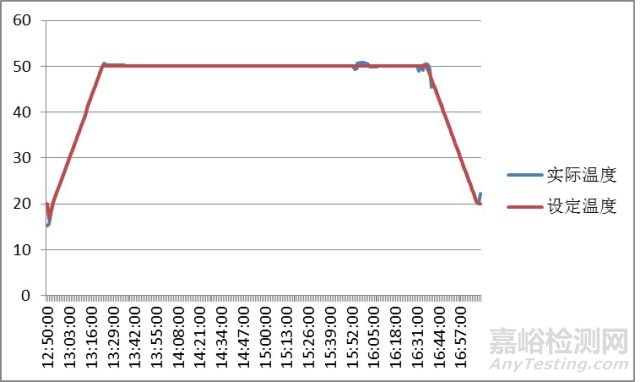

实际试验曲线见图1。

某军用触摸显示屏可靠性鉴定验收试验案例

图1 高温工作试验曲线



2、高温存储试验

1)高温存储初始检测结果共用高温工作最终检测结果;

2)将样品放入高低温试验箱内,以不大于3℃/min的温变速率将箱内温度升到+70℃,并保温48h;

3)将箱内温度以不大于3℃/min的温变速率恢复至常温,待样品温度稳定常温后进行最终检测,确认正常后进行后续试验。

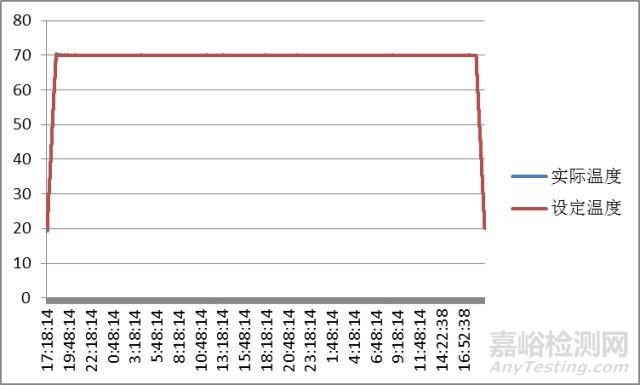

实际试验曲线见图2。

某军用触摸显示屏可靠性鉴定验收试验案例

图2 高温存储试验曲线



3、低温工作试验

1)低温工作初始检测结果共用高温存储最终检测结果;

2)将样品放入高低温试验箱内,以不大于3℃/min的温变速率将箱内温度降到-20℃,并保温2h;

3)启动样品通电工作1h,并进行中间检测,结束后断电;

4)将箱内温度以不大于3℃/min的温变速率恢复至常温,并进行最终检测,确认正常后才能进行后续试验。

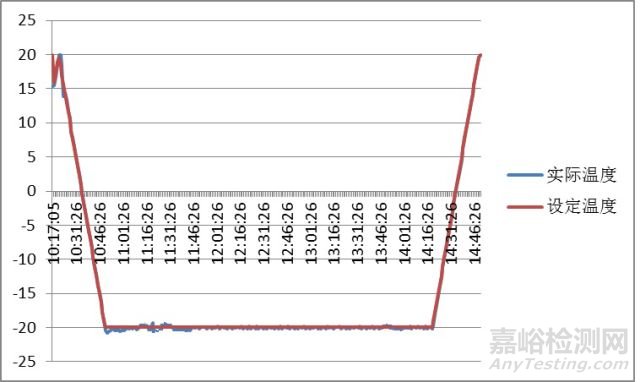

实际试验曲线见图3。

某军用触摸显示屏可靠性鉴定验收试验案例

图3 低温工作试验曲线



4、低温存储试验

1)低温存储初始检测结果共用低温工作最终检测结果;

2)将样品放入高低温试验箱内,以不大于3℃/min的温变速率将箱内温度降到-40℃,并保温26h;

3)将箱内温度以不大于3℃/min的温变速率恢复至常温,待样品温度稳定常温后进行最终检测,确认正常后进行后续试验。

实际试验曲线见图4。

某军用触摸显示屏可靠性鉴定验收试验案例

图4 低温存储试验曲线



5、振动试验

1)振动试验初始检测结果共用低温存储最终检测结果;

2)将样品刚性装夹在振动台上,按表1要求进行振动;

3)试验结束后进行最终检测,确认正常后进行后续试验。

某轴向振动试验曲线见图5、图6、图7。

表1 振动试验条件

某军用触摸显示屏可靠性鉴定验收试验案例

某军用触摸显示屏可靠性鉴定验收试验案例

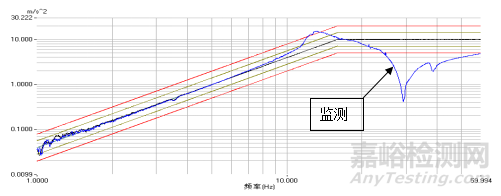

图5 某轴向共振检查试验曲线

某军用触摸显示屏可靠性鉴定验收试验案例

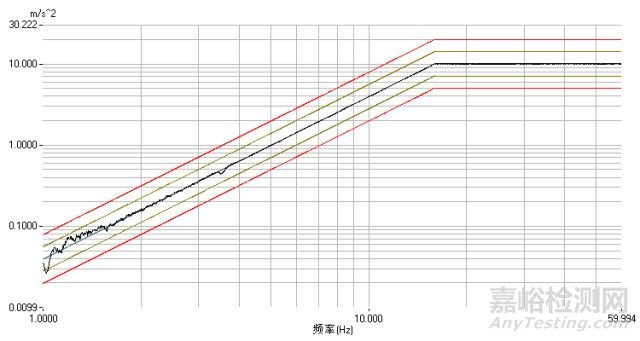

图6 某轴向功能性检查试验曲线

某军用触摸显示屏可靠性鉴定验收试验案例

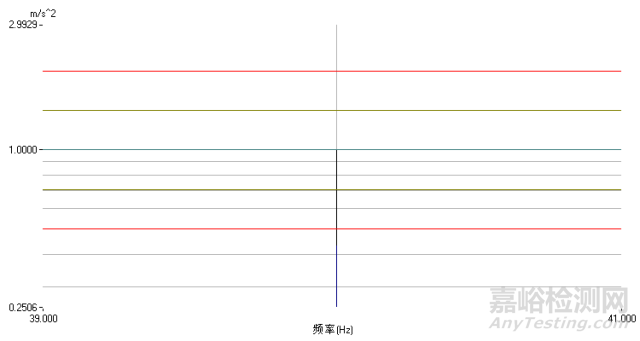

图7 某轴向耐振试验曲线



6、冲击试验

1)冲击试验初始检测结果共用振动试验最终检测结果;

2)将样品以垂直方向刚性装夹在振动台上,按表2要求进行冲击;

3)试验结果后进行最终检测,确认正常后进行后续试验。

正向冲击曲线见图8,反向冲击曲线见图9。

表2 冲击试验要求及条件

某军用触摸显示屏可靠性鉴定验收试验案例

图8 正向冲击试验曲线

某军用触摸显示屏可靠性鉴定验收试验案例

图9 反向冲击试验曲线



7、湿热试验

1)湿热试验初始检测结果共用冲击试验最终检测结果;

2)将样品放入温湿度试验箱内,按图10条件设定温度程序,相对湿度始终保持90%,并在20~24h、140~144h、236~240h时间段使样品通电工作检测;

3)试验结束后将箱内温度设为60℃,湿度设为20%干燥2h;

4)干燥后以不大于3℃/min的温变速率恢复到常温,并进行最终检测。

湿热试验曲线见图11。

某军用触摸显示屏可靠性鉴定验收试验案例

图10 湿热试验要求及条件

某军用触摸显示屏可靠性鉴定验收试验案例

图11 湿热试验曲线

六、试验结论

该触摸显示屏样品在经历了本次高温工作、高温存储、低温工作、低温存储、振动试验、冲击试验、湿热试验后,外观无损坏,功能性能检测正常,符合验收要求,准予验收。
