结晶温度与结构

Q 请教各位，同一种乙丙无规共聚PP材料的结晶温度相差5度以上是什么原因？会影响什么物理性能呢？？

A 影响树脂玻璃态温度。无规共聚聚丙烯有聚丙烯和聚乙烯共聚而成，乙烯含量一般不超过5%，比如PPR4220乙烯含量大约3.5-4%。乙烯会影响聚丙烯分子链折叠结晶，导致结晶度降低，熔点和结晶温度也降低。由于结晶度降低，导致韧性增加，强度，模量和热变形温度均会降低

高速拉伸输出差异

Q 老师，关于高速拉伸， 力传感器在运动端和静止端是否存在输出差异？

A 高速拉伸有两种测量系统：弹性杆型系统（单杆或者分离式霍普金森杆），和液压伺服系统；以金属材料为例，对应的标准分别是GB/T 30069.1和GB/T 30069.2。

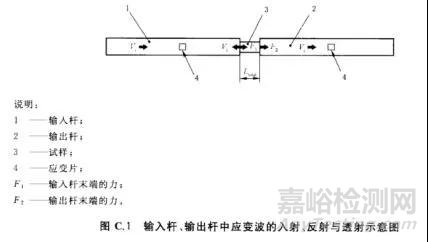

这是GB/T 30069.1中的分离式霍普金森撞杆(SHB）示意图；

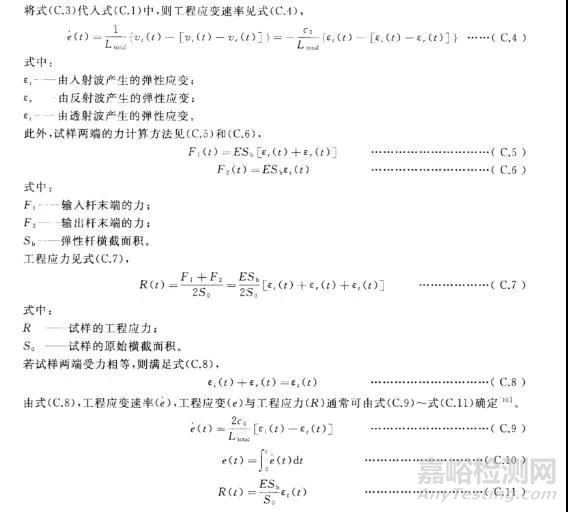

如果是这类系统，材料的应力测量结果是综合输入杆和输出杆应变片测量信号处理的综合结果，我的理解是运动端和静止端的输出信号差异已经被综合考虑了。

不过，这个标准针对的是金属材料。对于塑料材料，目前的测试设备是液压伺服的设备。

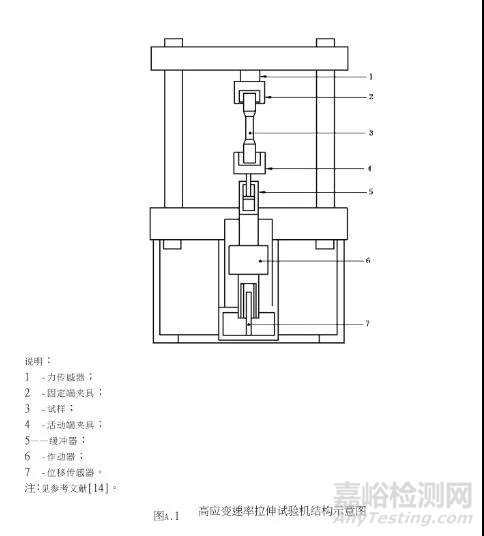

这种设备跟刚刚的分离式霍普金森杆相比，是直接用力传感器测量力值。传感器是固定装在一端。如果是这种设备，我的理解是不存在静止端和运动端力值测量差异的问题，因为信号就是从一端的传感器采集的。

应力应变时间同轴问题

Q 高速条件下，应力波的传递时间对于应力应变的时间同轴是否有影响？

A 我觉得无论是霍普金森杆还是液压伺服设备，都存在应力应变同步性的问题；原始的信号是先采集力随时间变化的数据，位移随时间变化的数据，再以时间为桥梁将应力应变关联；这里的影响因素有：力的测量和位移的测量是不是同时被触发的；两者的采集频率是否相同；至于应力波传递时间的影响，我倒觉得相对算是小的。如果要通过实验对这些影响因素进行验证，您这边有没有建议的方案？这两类设备我们都有，可以一起共同探讨。
