硬度计根据ISO 898-1标准对紧固件进行专业的自动测试的整个测试流程以及专业的测试报告：

流程：选择ISO 898-1标准、扫描螺纹、自动分析、定位测试点、自动测试、测量，即可完成脱碳（或渗碳）试验的整个流程，并对测试结果自动判断，自动生成测试报告。

紧固件（螺丝）

螺丝是紧固件的通用说法， 是一种机械基础件。应用行业广泛，包括能源、电子、电器、机械、化工、冶金、模具、液压等行业，在各种机械、设备、车辆、船舶、铁路、桥梁、建筑、结构、工具、仪器、化工、仪表和用品等上面，都可以看到各式各样的紧固件。紧固件品种规格繁多，性能用途各异，而且标准化、系列化、通用化的程度也极高。

ISO 898-1 标准

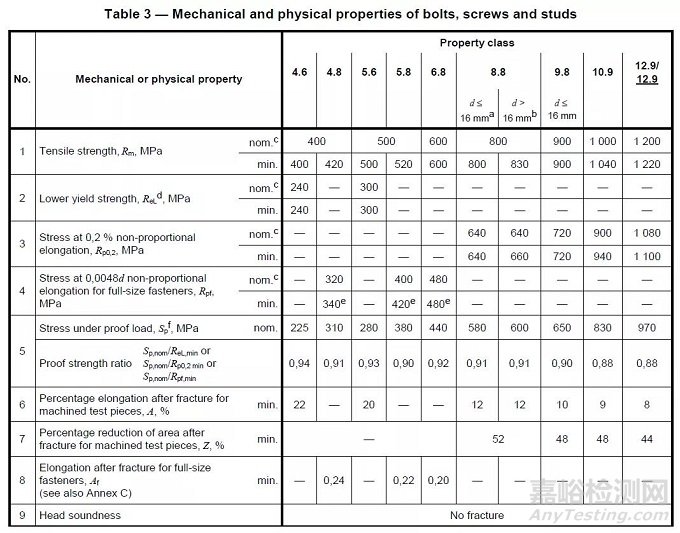

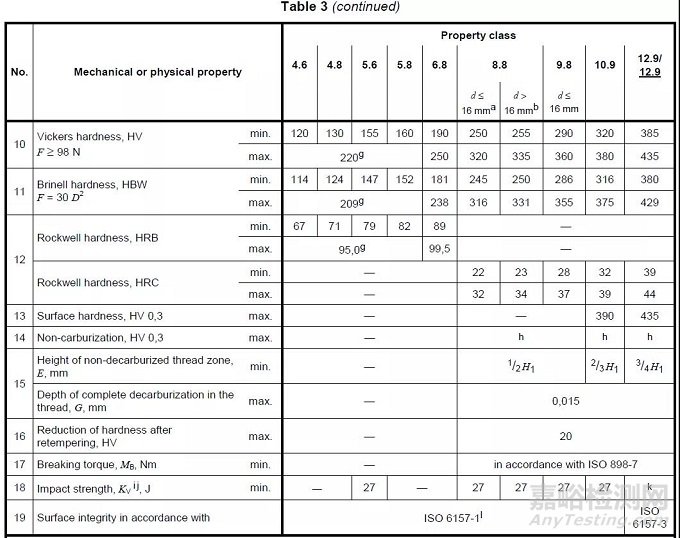

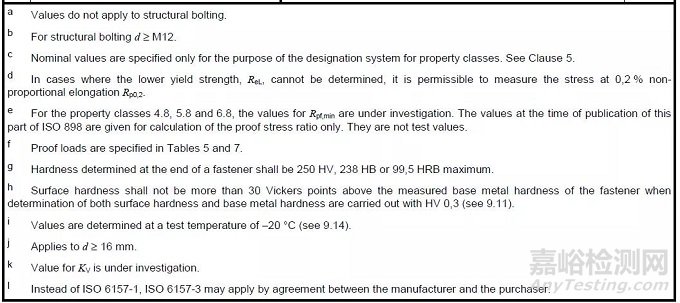

《碳钢和合金钢制造的紧固件机械性能-第1部分：螺栓、螺钉和螺柱 粗牙螺纹和细牙螺纹》规定的物理和机械性能，见下表3. 根据紧固件的性能等级不同，其中的硬度测试要求有HV、HB、HRB、HRC、HV0.3等五种。即：

紧固件 | 硬度试验的适用范围

按照ISO 898-1标准，适用于如下紧固件：

－所有规格；

－所有的性能等级；

紧固件 | 硬度试验方法

硬度使用维氏、布氏或洛氏硬度试验测定。

A）维氏硬度试验

维氏硬度试验按 ISO 6507-1规定。

B）布氏硬度试验

布氏硬度试验按ISO 6506-1规定。

C）洛氏硬度试验

洛氏硬度试验按ISO 6508-1规定。

紧固件 | 硬度法脱碳试验

脱碳试验的目的

测定紧固件经过热处理后表面脱碳和测定脱碳层深度。 硬度法测金属基体的未脱碳层高度 和用显微硬度法测部份脱碳层。

适用范围：

按照ISO 898-1标准，硬度法脱碳试验适用于如下规格的紧固件：

―紧固件螺距≥1.25mm

―性能等级  8.8级~12.9级

试验程序

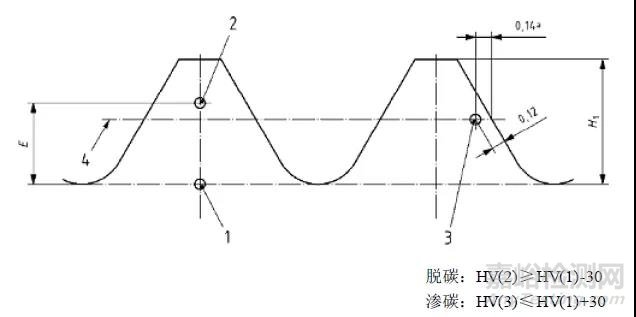

维氏硬度测量按下图“脱碳层试验的硬度法” 第1 和第2 点，试验力为2.942N（维氏硬度试验V0.3）。

（上图：1、2、3为测量点，4为中径线）

紧固件 | 硬度法渗碳试验

硬度试验方法：

—纵向截面硬度试验或

—表面硬度试验

纵向截面硬度试验适用范围：

适用于紧固件如下规格：

－紧固件P ≥ 1.25 mm;

－性能等级8.8到12.9

表面硬度法适用范围：

本试验适用于紧固件如下规格：

－所有规格

－性能等级8.8到12.9

试验程序：

维氏硬度测量点在已准备好的表面，试验力按2.942N（维氏硬度试验HV0.3）。维氏硬度测定部位在螺纹末端大约1个螺纹直径载面的中心位置。
