医学图像存储传输软件适用于第二类医学图像存储传输软件(以下简称PACS),即在医学图像获取之后给出存储、传输、显示、处理等功能中一个或多个功能的软件,其中处理功能包括简单处理功能(如窗宽窗位、平移、缩放、注释等不改变原始图像的功能)和复杂处理功能(如滤波增强、三维重建、配准融合等改变原始图像的功能)。
一、医学图像存储传输软件的结构与工作原理
1.医学图像存储传输软件的结构
产品结构应明确PACS的产品架构和产品规模,其中产品架构应描述PACS的技术架构,如单机(客户端)、CS架构、BS架构、混合式架构(兼具CS、BS架构);产品规模应明确PACS的预期使用规模,如单机PACS、科室级PACS、院级PACS和区域级PACS。
2.医学图像存储传输软件的工作原理
(1)逻辑结构
逻辑结构应描述产品的体系结构,可以按照功能模块或组成模块进行描述,也可采用其他方式进行描述,给出示意图并依据示意图进行描述。

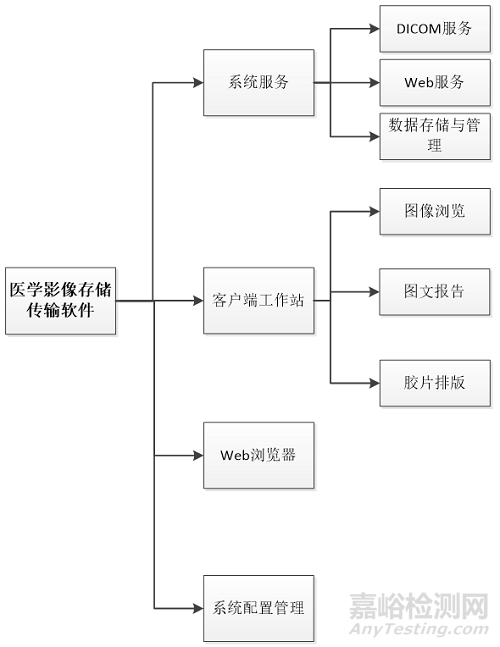

如,结构示意图及相应描述示例如下(图1):
图1. 结构示意图
(2)物理结构
物理结构应描述产品的物理拓扑和技术规格,物理拓扑可以结合产品架构或产品规模进行描述,也可采用其他方式进行描述,出具示意图并依据示意图进行描述。
技术规格应描述产品运行所需的技术要求和硬件要求,如通信标准或协议(如dicom、HL7)、存储模式[如三级存储模式(在线、近线和离线)或两级存储模式(在线和备份)]、存储格式、图像压缩算法(如JPEG、JPEGLossless、JPEG2000、JPEG—LS)、网络类型(如局域网、广域网)、传输内容(如图像、视频)、存储介质(如光盘、移动存储器)、显示器(如分辨率、亮度)、辅助设备(如条码扫描设备、IC卡读写设备)等。

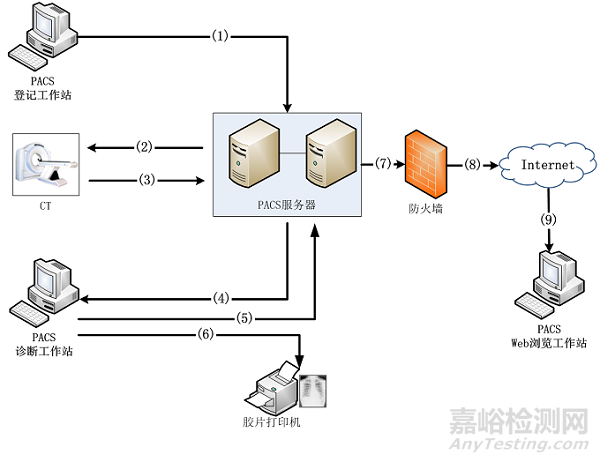

如,物理拓扑示意图及相应描述示例如下(图2):
图2. 物理拓扑示意图
二、医学图像存储传输软件的研发实验要求
1.产品研究
软件描述文档、软件版本、软件更新、现成软件的要求参照《医疗器械软件注册技术审查指导原则》关于独立软件的相关要求。
对于具有复杂处理功能的PACS,软件安全性级别为B级;对于仅具有简单处理功能的PACS,软件安全性级别为A级;申请人应根据软件安全性级别给出相应的软件描述文档。
2.主要性能指标
2.1. 数据接口
明确通用数据接口(如Dicom、HL7)和/或产品接口(可联合使用的独立软件和医疗器械硬件)。Dicom标准若适用应明确产品支持的 DICOM 服务(如DICOM Query/Retrieve、DICOM Work List、DICOM Storage 、DICOM Storage Commitment、DICOM Print、DICOM MPPS)
2.2. 可靠性
明确出错后数据备份与恢复能力。明确图像传输后图像数据的一致性和完整性。
2.3. 效率
明确在指定测试条件下打开图像的时间(包含图像传输与显示的时间),测试条件应明确网络环境是单机、局域网或广域网。
三、相关标准
表1. 相关标准
GB/T 25000.51—2010 |
《软件工程 软件产品质量要求与评价(SQuaRE)商业现货(COTS)软件产品的质量要求和测试细则》 |
YY/T 0664—2008 |
《医疗器械软件 软件生存周期过程》 |
ISO 12052—2006 |
《医学数字图像和通讯标准》(DICOM) |
四、主要风险
PACS的风险管理报告应符合YY/T 0316—2008《医疗器械 风险管理对医疗器械的应用》的有关要求。
表2. 产品主要危害
可能产生的危害 |
形成因素 |
A.能量危害 |
|
电能—网电源 |
意外断电,将影响处理中数据的可靠性、稳定性。 设备停电后又恢复时可造成图像数据失真、丢失等危害。 |
电磁能 |
计算机和网络设备电磁兼容环境差影响软件正常使用。 |
B.操作危害 |
|
功能 |
PACS在存储和传输过程中,可能出现患者信息的隐私泄露、数据丢失、无法访问、感染软件病毒等危害。 |
不正确或不适当的输出或功能 |
PACS在存储和传输过程中,患者信息和医学图像资料可能出现不匹配、不准确,造成延误诊断、诊断错误等。 |
PACS在存储和传输过程中,可能出现图像无法存储、无法传输、模糊、伪影等图像质量问题及不能恢复到原始数据,造成延误诊断或造成诊断错误。 |
|
PACS软件人机交流界面应清晰明确、易操作,功能设置应明确、易识别,不能过于复杂,否则容易出现错误造成危害。 |
|
错误的数据转换 |
图像存储或传输中出现数据错误。 |
功能的丧失或变坏 |
软件在单一故障状态(如图像存储故障、图像传输失真等)下运行可产生危险。 |
使用错误造成的危害、缺乏注意力、不遵守规则、缺乏常识、违反常规 |
未按操作手册或说明书进行安装、调试、使用,对软件正常使用造成隐患。 由不熟练/未经培训的人员使用易造成危害,操作人员必须经过严格培训,否则可能产生各种危害。 |
C. 信息危害 |
|
标记 |
软件包装标记不全面、标记不足、标记不正确或不能够清楚易认。如:软件版本、软件名称等标记出现问题,易产生安装、调试错误。 |
使用说明书、操作说明书 |
陈品没有使用说明书和技术说明书,或其内容不全、有缺失。如缺少必要的警告说明、缺少详细的使用方法、缺少必要的技术参数、缺少安装调试说明、缺少运输和贮存环境条件的限制。 性能特征的不适当的描述。 不适当的预期使用规范。 过于复杂的操作说明。 |
与消耗品/附件/其他医疗器械的不相容性 |
同PACS一起使用的硬件装置、网络情况与PACS不相适应,将对PACS使用产生危害,如存储空间不足,无法存储新采集图像;如网络故障,无法进行图像传输,可能对患者造成延误诊断。 |
警告 |
警告不恰当、不充分。 |
服务和维护规范 |
服务和维护规范缺少或不适当,包括维护后功能性检查规范的不适当。 说明书中应提供维护、校正细则等可供技术人员维护的必须的资料。 技术人员在维修后应对软件进行功能性检查,达到相关要求后再投入使用,否则将带来危害。 |
