静态表面张力是用来测定表面活性剂静态吸附性能的重要参考指标。我们都知道表面活性剂通过在界面的吸附来改变界面性能。

以农药为例，如果农药中的表面活性剂不能使其有效的持留在靶标植物的表面，就会影响农药对虫害防治效果，导致增加用药量，而增加用药量的直接后果之一就导致农残量的增加，此外还会对农产品产地产生一定的环境污染。

通过检测表面活性剂的静态表面张力，我们可以更好的了解和使用表面活性剂及其混合物 , 从而对它们的静态吸附性能研究，然后将比平衡状态下的吸附性能，更可以与表面活性剂的实际应用联系起来。

现阶段表面活性剂静态表面张力检测方法标准为GB/T 22237-2008《表面活性剂 表面张力的测定》。GB/T 22237-2008主要是依据国际标准ISO 304-1985《表面活性剂—用拉起液膜法测定表面张力》而制定的。

该标准只是介绍了圆环拉起液膜法一种方法。由于GB/T 22237属于十多年前的老标准了，而技术的不断发展，也让我们在检测表面张力时，有了更多选择，类似滴重法、最大气泡压力法和悬滴法等更多新方法被研究出来，所以，今天拜恩小编就带大家来研究一下这几种表面活性剂静态表面张力检测方法。

 拉起液膜法

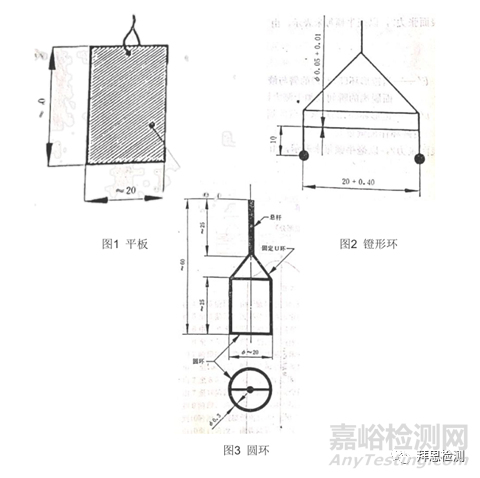

拉起液膜法是最常用的表面活性剂静态表面张力检测方法，它主要是利用镫形环或圆环与测量杯中的待测液体的表面相接处，来测量垂直施加于环为使环与此液面分离所必须的最大力；或者利用平板的一个边缘与液体表面接触，来测量垂直施加于平板为拉起已形成的液膜所需的最大力。拉起液膜法使用的设备主要为张力计，然后测量单元主要有长方形薄铂板、铂--铱丝镫形环、铂-铱丝圆环、测量杯等。试验大致步骤就是先配置试样测定溶液，然后清洗测量仪器，之后校准张力计，最后测定就可以了。这里要注意的是：测定表面张力的精密度会有很大变化，而精密度主要取决于待测液体的性质和液体对铂的润湿力。在能完全润湿铂的物理纯的液体的情况下，精密度为0.1 mN/m。

滴重法

滴重法是利用液滴重量与支持它的表面张力的力相平衡进行测定的试验。主要也是因为表面张力与液滴重量、滴管半径、液体密度及重力加速度相关。滴重法要使用到的仪器主要玻璃滴管、恒温装置、平底试管、称量瓶、搅拌器、电接触式温度计、电加热器等。试验步骤也是先配置测定溶液，清洗测量仪器，然后安装好实验装置，启动搅拌器，调节接触温度计，至所需温度，使水恒温半小时，要求普通温度计的误差不超过±0.5 ℃。

恒温足够时间以消除平底试管内与水温的差，一般温差小于 1 ℃。用分析天平称得洁净干燥的称量瓶空瓶重。放入浸入恒温装置的平底试管内。将橡皮管套于移液管的未加工端，用吸球将待测液吸入移液管内，用夹子夹住橡皮管不使待测液滴下然后将移液管垂直悬挂入恒温装置内的试管中，但不可与称量瓶接触。恒温半小时后，慢慢旋开夹子，让液体自然滴下，调节水滴的下落速度至每滴 100-120 s。至20 滴时拧紧夹子，取出移液管。将称量瓶称重，减去空的称量瓶重量，求得每液滴的重量。在同一温度下重复两次。对于表面张力能随时间迅速变化的或者界面能够迅速相互饱和的界面，测定精度为±0.1%。

最大压力气泡法

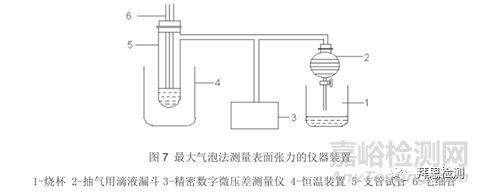

 最大压力气泡法的原理是将毛细管端浸入液中，通过增加内压便产生气泡，然后从管端成长的气泡的最大泡压可求出液体的表面张力。最大压力气泡法使用的仪器主要为烧杯、抽气用滴液漏斗、精密数字微压差测量仪、恒温装置 、支管试管、毛细管等。检测步骤当然也先制样，然后清洗仪器，之后检验仪器，调节毛细管或液面高度，使毛细管口与水面相切。

打开活塞抽气，调节抽气速度，使气泡由毛细管尖端成单泡出，且每个气泡形成的时间约为 6s-10s。在形成气泡的过程中，液面半径经历：大→小→大，同时压力差计指示值的绝对值经历：小→大→小的过程，记录下绝对值最大的压力差三次，取其平均值。最大压力气泡法每次测量前应注意：一定要用待测溶液清洗支管试管和毛细管，并振荡洗涤。

悬滴法

悬滴法的原理是利用液滴静止悬挂在毛细管的管口处时，液滴的外形主要取决于重力和表面张力的平衡。通过测定悬挂着的液滴的外形参数，可推算出液体表面张力。悬滴法的测量试验系统主要由光源、散光片、液滴形成装置、镜头、相机、计算机等组成。测试步骤也很简单，不需要清洗仪器，制样完成后，接通电源，调节控温器使温度达到预设温度点。

将装好试样的石英比色皿和注射器置于恒温室中，针头必须保持垂直。一般液体恒温时间为 30 min。控制注射泵进样成滴，当液滴接近最大直径时，按动快门，记录液滴图像，将摄影胶片印制成图像。该检测方法表面张力测定精度也是±0.1% 。此外要注意管尖的口径不能过大以致生成大悬滴，温度波动会产生对流和振动，使悬滴不稳定。

以上几种就是现阶段主流检测研究表面活性剂静态表面张力的方法。影响表面活性剂表面张力的因素有很多，静态表面张力虽然是表面活性的重要度量指标，但是并不是唯一指标，比如动态表面张力、界面张力、临界胶束浓度、分散力等等也是关键影响因素。当然回到静态表面张力的检测方法，我们需要根据表面活性剂的性质，有针对性选择方法，才能测得我们想要的数据。
