引起电磁兼容测试不通过的原因主要是共模干扰或差模干扰。

差模干扰：存在于L-N线之间，电流从L进入，流过整流二极管正极，再流经负载，通过热地，到整流二极管，再回到N，在这条通路上，有高速开关的大功率器件，有反向恢复时间极短的二极管，这些器件产生的高频干扰，都会从整条回路流过，从而被接收机检测到，导致传导超标（114检测网）。

共模干扰：共模干扰是因为大地与设备电缆之间存在寄生电容,高频干扰噪声会通过该寄生电容，在大地与电缆之间产生共模电流，从而导致共模干扰。

下图为差模干扰引起的传导FALL数据，该测试数据前端超标，为差模干扰引起：

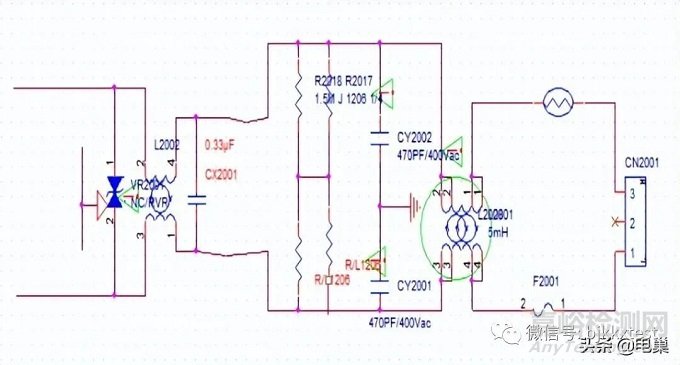

下图为开关电源EMI原理部分：

图中CX2001为安规薄膜电容（当电容被击穿或损坏时，表现为开路）其跨在L线与N线之间，当L-N之间的电流，流经负载时，会将高频杂波带到回路当中。此时X电容的作用就是在负载与X电容之间形成一条回路，使得高频分流，在该回路中消耗掉，而不会进入市电，即通过电容的短路交流电让干扰有回路不串到外部（114检测网）。

对差模干扰的整改对策：

增大X电容容值

增大共模电感感量，利用其漏感，抑制差模噪声（因为共模电感几种绕线方式，双线并绕或双线分开绕制，不管哪种绕法，由于绕制不紧密，线长等的差异，肯定会出现漏磁现象，即一边线圈产生的磁力线不能完全通过另一线圈，这使得L-N线之间有感应电动势，相当于在L-N之间串联了一个电感）

下图为共模干扰测试FALL数据：

电源线缆与大地之间的寄生电容，使得共模干扰有了回路，干扰噪声通过该电容，流向大地，在LISN-线缆-寄生电容-地之间形成共模干扰电流，从而被接收机检测到，导致传导超标（这也可以解释为什么有的主板传导测试时，不接地通过，一夹地线就超标。USB模式下不接地时，电流回路只能通过L-二极管-负载-热地-二极管-N,共模电流不能回到LISN，LISN检测到的噪声较小，而当主板的冷地与大地直接相连时，线缆与大地之间有了回路，此时若共模噪声未被前端LC滤波电路吸收的话，就会导致传导超标（114检测网）。

对共模干扰的整改对策：

加大共模电感感量；调整L-GND，N-GND上的LC滤波器，滤掉共模噪声；

主板尽可能接地，减小对地阻抗，从而减小线缆与大地的寄生电容。

电磁兼容EMC测试整改方案：

1、150kHz-1MHz，以差模为主，1MHz-5MHz，差模和共模共同起作用，5MHz 以后基本上是共模。差模干扰的分容性藕合和感性藕合。一般1MHz以上的干扰是共模，低频段是差摸干扰。用一个电阻串一个电容后再并到Y电容的引脚上，用示波器测电阻两引脚的电压可以估测共模干扰。

2、保险过后加差模电感或电阻。

3、小功率电源可采用PI型滤波器处理(建议靠近变压器的电解电容可选用较大些)。

4、前端的π型EMI零件中差模电感只负责低频EMI，体积别选太大(DR8太大，能用电阻型式或DR6更好)否则幅射不好过，必要时可串磁珠，因为高频会直接飞到前端不会跟着线走。5、传导冷机时在0.15MHz-1MHz超标，热机时就有7dB余量。主要原因是初级BULk电容DF值过大造成的，冷机时ESR比较大，热机时ESR比较小，开关电流在ESR上形成开关电压，它会压在一个电流LN线间流动，这就是差模干扰。（114检测网）解决办法是用ESR低的电解电容或者在两个电解电容之间加一个差模电感。

6、测试150kHz总超标的解决方案：加大X电容看一下能不能下来，如果下来了说明是差模干扰。如果没有太大作用那么是共模干扰，或者把电源线在一个大磁环上绕几圈， 下来了说明是共模干扰。如果干扰曲线后面很好，就减小Y电容，看一下布板是否有问题，或者就在前面加磁环。

7、可以加大PFC输入部分的单绕组电感的电感量。

8、PWM线路中的元件将主频调到60kHz左右。

9、用一块铜皮紧贴在变压器磁芯上。

10、共模电感的两边感量不对称，有一边匝数少一匝也可引起传导150kHz-3MHz超标。11、一般传导的产生有两个主要的点：200kHz和20MHz左右，这几个点也体现了电路的性能;200kHz左右主要是漏感产生的尖峰;20MHz左右主要是电路开关的噪声。处理不好变压器会增加大量的辐射，加屏蔽都没用，辐射过不了。

12、将输入BUCk电容改为低内阻的电容。

13、对于无Y-CAP电源，绕制变压器时先绕初级，再绕辅助绕组并将辅助绕组密绕靠一边，后绕次级。

14、将共模电感上并联一个几k到几十k电阻。

15、将共模电感用铜箔屏蔽后接到大电容的地。

16、在PCB设计时应将共模电感和变压器隔开一点以免互相干扰。

17、保险套磁珠。

18、三线输入的将两根进线接地的Y电容容量从2.2nF减小到471。

19、对于有两级滤波的可将后级0.22uFX电容去掉(有时前后X电容会引起震荡) 。

20、对于π型滤波电路有一个BUCk电容躺倒放在PCB上且靠近变压器此电容对传导150kHz-2MHz的L通道有干扰，改良方法是将此电容用铜箔包起来屏蔽接到地，或者用一块小的PCB将此电容与变压器和PCB隔开。或者将此电容立起来， 也可以用一个小电容代替。

21、对于π型滤波电路有一个BUCk电容躺倒放在PCB上且靠近变压器此电容对传导150kHz-2MHz的L通道有干扰，改良方法是将此电容用一个1uF/400V或者说0.1uF/400V电容代替， （114检测网）将另外一个电容加大。

22、将共模电感前加一个小的几百uH差模电感。

23、将开关管和散热器用一段铜箔包绕起来，并且铜箔两端短接在一起，再用一根铜线连接到地。

24、将共模电感用一块铜皮包起来再连接到地。

25、将开关管用金属套起来连接到地。

26、加大X2电容只能解决150kHz左右的频段，不能解决20MHz以上的频段，只有在电源输入加以一级镍锌铁氧体黑色磁环，电感量约50uH-1mH。

27、在输入端加大X电容。

28、加大输入端共模电感。

29、将辅助绕组供电二极管反接到地。

30、将辅助绕组供电滤波电容改用瘦长型电解电容或者加大容量。

31、加大输入端滤波电容。

32、150kHz-300kHz和20MHz-30MHz这两处传导都不过，可在共模电路前加一个差模电路。也可以看看接地是否有问题，该接地的地方一定要加强接牢，主板上的地线一定要理顺，不同的地线之间走线一定要顺畅不要互相交错的。

33、在整流桥上并电容，当考虑共模成分时，应该邻角并电容，当考虑差模成分时，应该对角并电容。

34、加大输入端差模电感。
