案例问题
多股绞线/导线锡焊到PCB板，如图1所示，是否符合GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》标准23.9条款“多股绞线在其承受接触压力之处，不应使用铅—锡焊将其焊在一起”的要求?

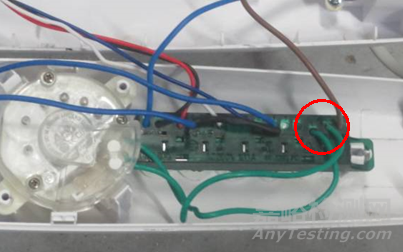

图1 多股绞线/导线锡焊到PCB板（所有图片来源于实拍）
案例分析
案例问题内容没有注意区分“多股导线承受接触压力”的情况，问错了问题。
多股导线锡焊为一体，插入柱型接线端子，拧紧螺钉，此时螺钉压紧锡焊一体的多股导线处有“物理性、机械性”的压力，如图2和图3所示。

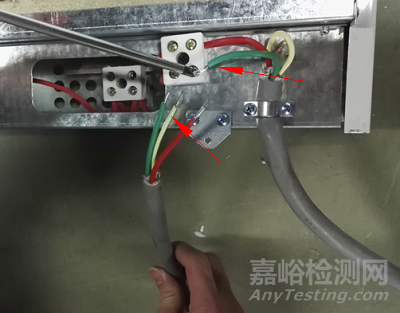

图2 多股导线锡焊为一体插入柱型接线端子

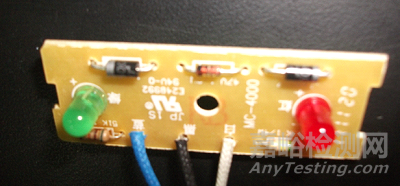

图3 连接到墙上空气开关的软线两端都锡焊
据文献介绍，Cold flow冷流变，也称为蠕变，是固体材料在机械应力的影响下缓慢移动或永久变形的趋势。
与脆性断裂不同，在施加应力时不会突然发生蠕变变形。相反，应变会因长期压力而累积。因此，蠕变是一种“随时间变化”的变形。
一般而言，蠕变变形的影响通常在熔点的约35％处变得明显。低熔点金属，包括许多焊料，可以在室温下开始蠕变。
为了方便将多股导线连接到螺钉端子，绞合线镀锡的做法虽然流行并且在很长一段时间内被认为是标准做法，但专业电工已经不鼓励这样做。
这种情况由于受到锡焊“冷流变cold flow”可能会过热-接触不良-更过热-更接触不良“恶性循环”，不符合GB 4706.1-2005标准23.9条款。
而弹簧接线端子，如图4和图5所示，弹簧的弹性结构可以及时“补偿”锡焊冷流变引起的形变，保持接触可靠，是GB 4706.1-2005标准23.9条款中“除非……”的豁免情况。

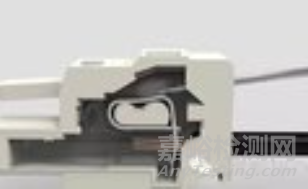

图4 提供补偿的弹簧接线端子示例
图5 提供补偿的弹簧接线端子示例
而案例问题中的多股导线锡焊PCB板上，没有“物理性、机械性”的压力，就是纯粹的锡焊连接，GB 4706.1-2005标准23.9条款不适用于此情况。
标准条款
GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》标准
23.9多股绞线在其承受接触压力之处，不应使用铅—锡焊将其焊在一起，除非夹紧装置的结构使得此处不会出现由于焊剂的冷流变而产生不良接触的危险。
注 1: 使用弹簧接线端子可满足本要求，仅拧紧夹紧螺钉不被认为是充分的。
注 2: 允许多股纹线的顶端钎焊
通过视检确定其是否合格。
