导电布是在纤维布上，先镀上金属镍，在镍上再镀上高导电性的铜层，在铜层上再电镀上防氧化机防腐蚀的镍金属，铜和镍结合提供了极佳的导电性和良好的电磁屏蔽效果。

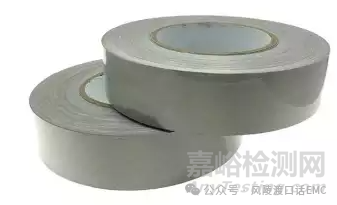

图1：导电布

1、导电布的分类

根据导电布镀层材料不同，可分为：镀镍导电布、镀金导电布、镀炭导电布，铝箔纤维复合布。根据外观可分为平纹导电布、网络导电布。根据原材料密度不同又分为高密度（260T、280T）和低密度导电布（230T）。根据导电布电阻值又分为两类：一类是0.01ohm到0.03ohm值段；另一类就是0.03到0.05ohm值段。

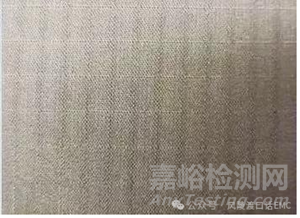

图2：平纹导电布                           图3：网络导电布

2、导电布的性能参数

导电布的技术参数包括：导电性能、电阻值、抗拉强度、透气性能、耐温度范围。

导电性能

导电性能指导电布在单位长度内的电导率，导电布的导电性能取决于导电纤维的种类、密度和编织方式等因素，通常情况下，导电布的导电性能越高，电流传输效率越高，应用就越广泛。

电阻值

电阻值是指单位面积内导电布的电阻大小。导电布的电阻值越小对电流的传输越有利，在一些需要控制电流大小的应用中，需要选择电阻值较小的导电布。

抗拉强度

抗拉强度指导电布在受到拉力时，能够承受的最大拉力值。导电布的抗拉强度决定了其使用寿命和使用范围。

透气性能

透气性能指导电布在透气性方面的表现。由于导电布通常需要与电子元件等物质接触，因此必须具备一定的透气性，以便保持元件的正常工作状态。

耐温度范围

耐温度范围指导电布所能承受的最高温度范围，不同的导电布材料具有不同的耐温度范围，在选择导电布时需要考虑其应用环境，以便选择合适的耐温度范围。

3、单导导电布与双导导电布

导电布分为单面覆胶和双面覆胶，单面覆胶的导电布又分为单导导电布和双导导电布，单导导电布是指覆胶面导电，不覆胶面不导电，故称单面导电；双导导电布是指覆胶面导电，不覆胶面也导电，故称双面导电。还有双面覆胶的导电布用于特殊场景，双面覆胶的导电布价格相对昂贵。

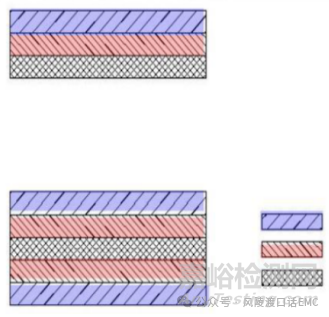

图4：单面镀层覆胶与双面镀层覆胶

4、格子导电布与针织导电布

格子导电布

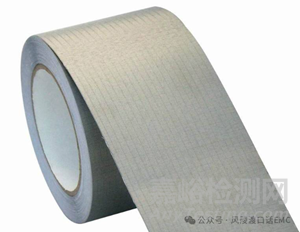

图5：格子导电布

格子导电布的镀层为镍/铜，具有良好的导电性，导电率低于0.05ohm/平方，表面电阻低于0.07ohm/平方。良好的屏蔽效果，屏蔽效能可达60dB以上。良好的加工性，质地柔软，分切无毛边，易于包覆成型。良好的抗摩擦性能，抗摩擦次数可达500000次。

针织导电布

针织导电布的镀层为镍/铜，具有良好的导电性，导电率低于0.07ohm/平方，良好的抗摩擦性能，抗摩擦次数可达400000次，低成本易包裹成型性使其成为I/O衬垫首选材料。

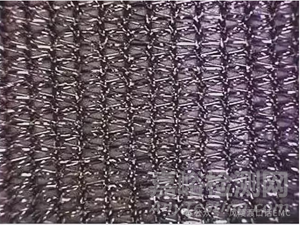

图6：针织导电布
